Opis produktu:

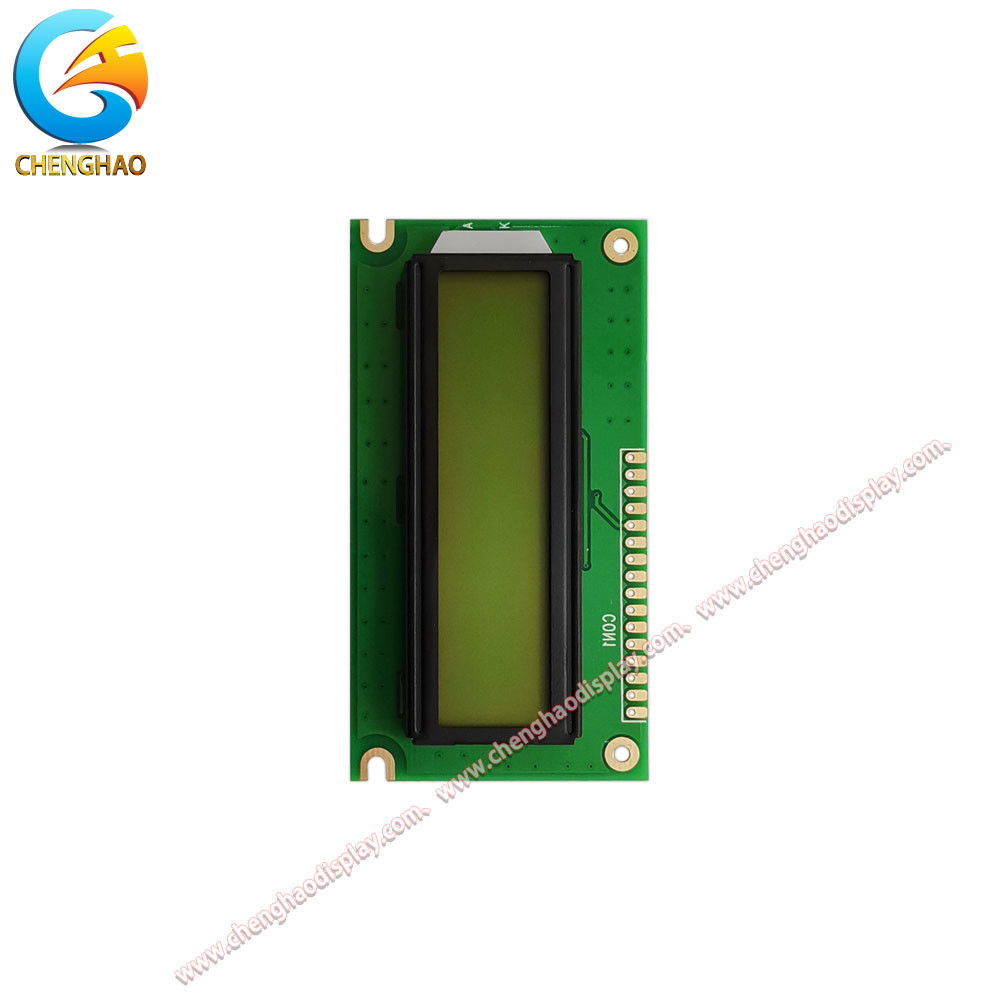

Monokrom LCD to niezawodny i ekonomiczny moduł monokrom LCD o wymiarach 84,0 × 44,0 × 12,5 mm. Jest szeroko stosowany w różnych zastosowaniach, takich jak sterowanie przemysłowe,urządzenia medycznePunkty wyświetlania są niebiesko-czarne, tło wyświetlacza jest żółto-zielone, a granica wynosi 0,6T. Kontroler jest SPLC780D1 lub równoważny.Graficzne lcd
Ten wydajny, monochromatyczny moduł LCD jest ekonomiczny i zapewnia doskonałą jakość wyświetlacza.Jest odpowiedni do zastosowań wewnętrznych i zewnętrznych i jest idealny do kontroli przemysłowych, sprzętu medycznego i elektroniki użytkowej.
Parametry techniczne:
| Cechy |
Specyfikacje |
| Szczupły |
0.6T |
| Wyświetlanie kropki |
Niebiesko-czarny |
| Liczba znaków |
16 znaków x 2 wiersze |
| Dane wejściowe |
Seria 68 |
| Obowiązek |
1/16Praca |
| Wyświetlanie tła |
Żółto-zielony |
| Kontroler |
SPLC780D1 lub równoważny |
| Efektywny obszar V/obszar |
56.2 ((W) × 11,5 ((H) mm |
| Wielkość znaku |
0.55 ((W) × 0,65 ((H) mm |
| Temperatura pracy |
-20 °C ~70 °C |
| Kluczowe słowa |
Graficzny wyświetlacz lcd 240x128,Graficzny LCD 128x64 |
Diagram bloku
Funkcje terminala
| Numer PIN. |
SYMBOL |
Poziom |
Funkcja |
| 1 |
WSS |
0V |
GND |
| 2 |
VDD |
+5,0V |
Zasilanie logiki |
| 3 |
V0 |
- |
Napięcie robocze dla LCD |
| 4 |
RS |
H/L |
H: Dane L: Kod instrukcji |
| 5 |
R/W |
H/L |
H: czytać L: pisać |
| 6 |
E |
H-L |
Sygnał włączony |
| 7 ~ 14 |
DB0~DB7 |
H/L |
Linia autobusu danych |
| 15 |
LEDA |
+5,0V |
Zasilanie światła tylnego LED |
| 16 |
LEDK |
0V |
Rysunek wymiarowy
Wsparcie i usługi:
Monokromatyczny wyświetlacz LCD Wsparcie techniczne i serwis
Zapewniamy wsparcie techniczne i obsługę monokromów LCD.
- Wytyczne dotyczące instalacji i ustawień
- Rozwiązywanie problemów z sprzętem i oprogramowaniem
- Usługi konserwacji i napraw
- Wymiana wadliwych części
W razie jakichkolwiek pytań, prosimy o kontakt z naszym działem obsługi klienta.
Opakowanie i wysyłka:
1Wszystkie nasze pudełka spełniają standardy twardości eksportowej.
2Wszystkie nasze pudełka będą wypełnione pianą w środku, aby zapobiec uszkodzeniu ekranu.
3. Nasze opakowania produktów przyjmuje duże pudełko z małe pudełka
4. Waga każdego pudełka nie przekracza 3,5 kg, a wymiary mogą się różnić w zależności od standardu.
Powyższe metody pakowania mają na celu zapobieganie uszkodzeniu modułu wyświetlania podczas transportu, a także możemy pakować towary zgodnie z życzeniami klienta.
Częste pytania:
Pytania i odpowiedzi na temat monokromatycznego ekranu LCD
- Q1:Jaka jest nazwa marki monochromatycznego wyświetlacza LCD?
A1:Nazwa towarowa to Chenghao Optoelectronic.
- P2:Jaki jest numer modelu monokromatycznego wyświetlacza LCD?
A2:Numer modelu to CH1602C01A.
- P3:Gdzie znajduje się miejsce pochodzenia monokromatycznych ekranów LCD?
A3:Miejsce pochodzenia: Shenzhen, Chiny.
- Q4:Jakie są certyfikaty monokromatycznych wyświetlaczy LCD?
A4:Certyfikaty monokromatycznego wyświetlacza LCD to CE / RoHS / FCC.
- P5:Jaka jest minimalna ilość zamówienia monokromatycznego wyświetlacza LCD?
A5:Minimalna ilość zamówienia monokromatycznego wyświetlacza LCD wynosi 1 sztukę.
