Opis produktu:

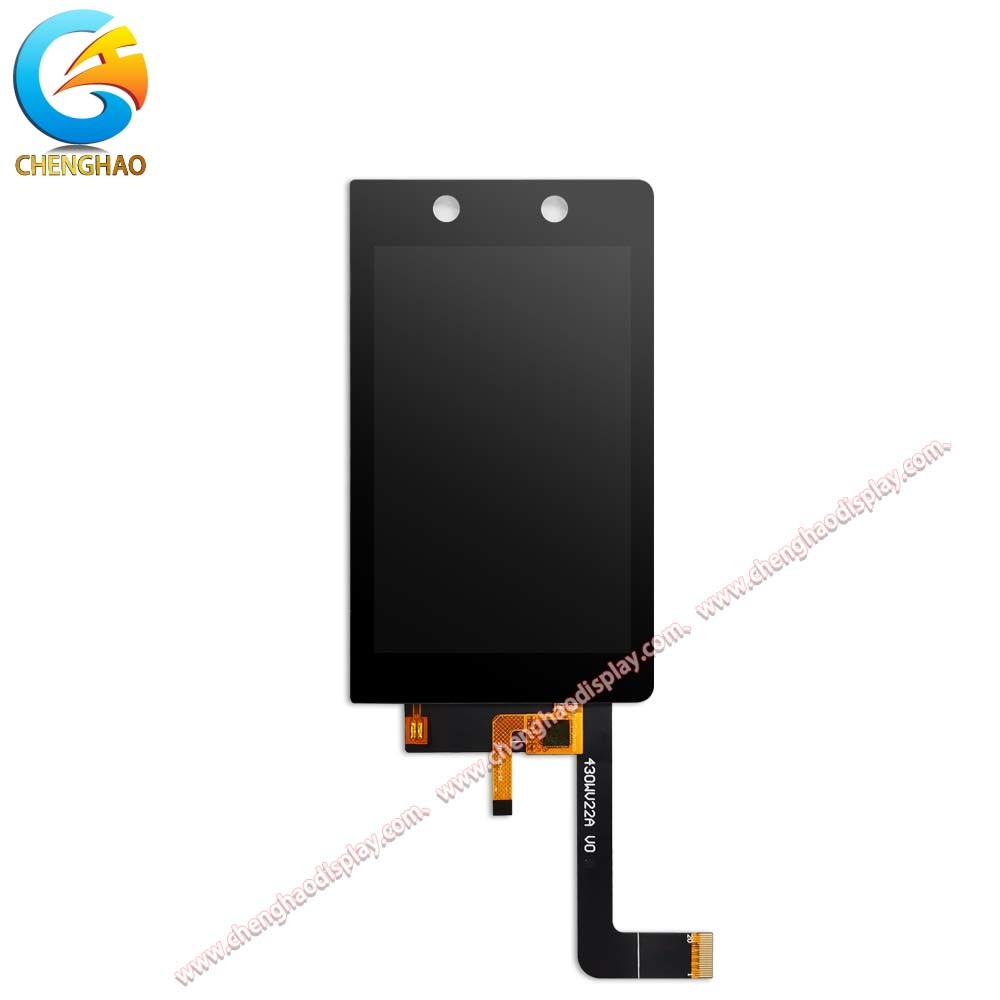

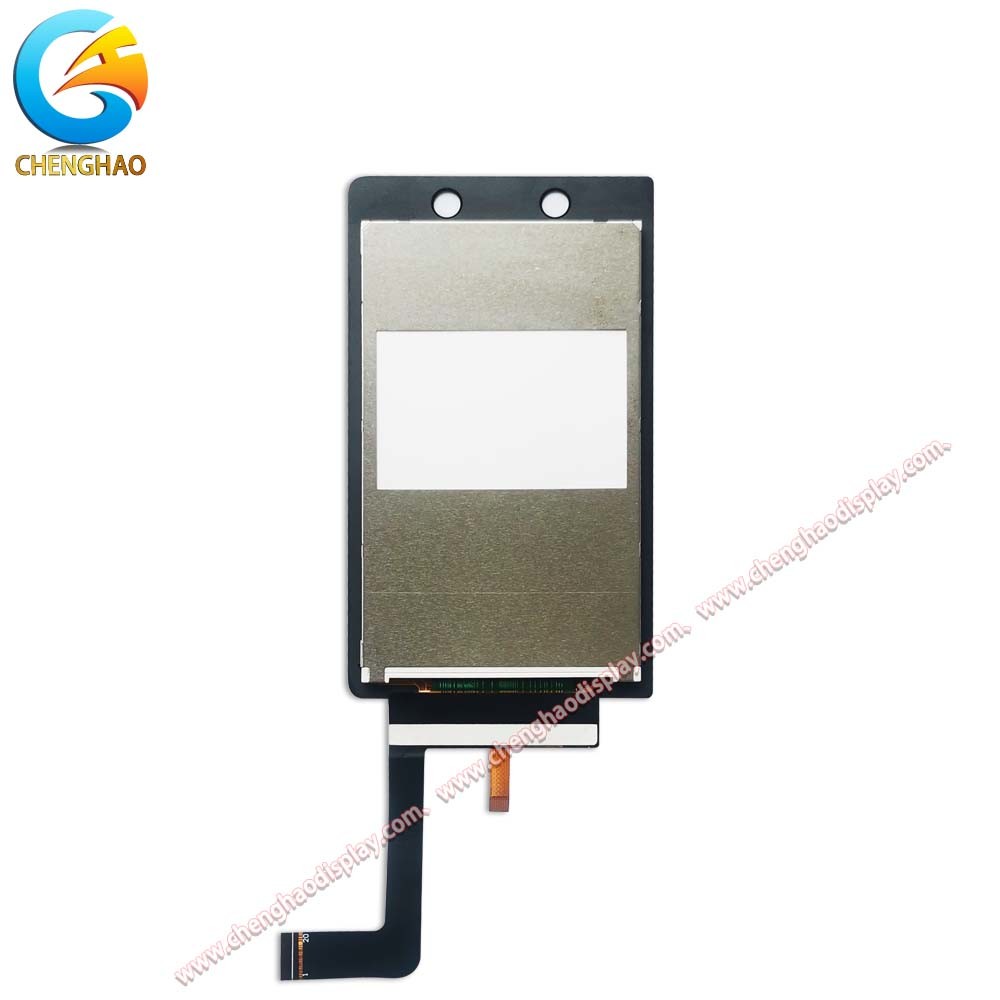

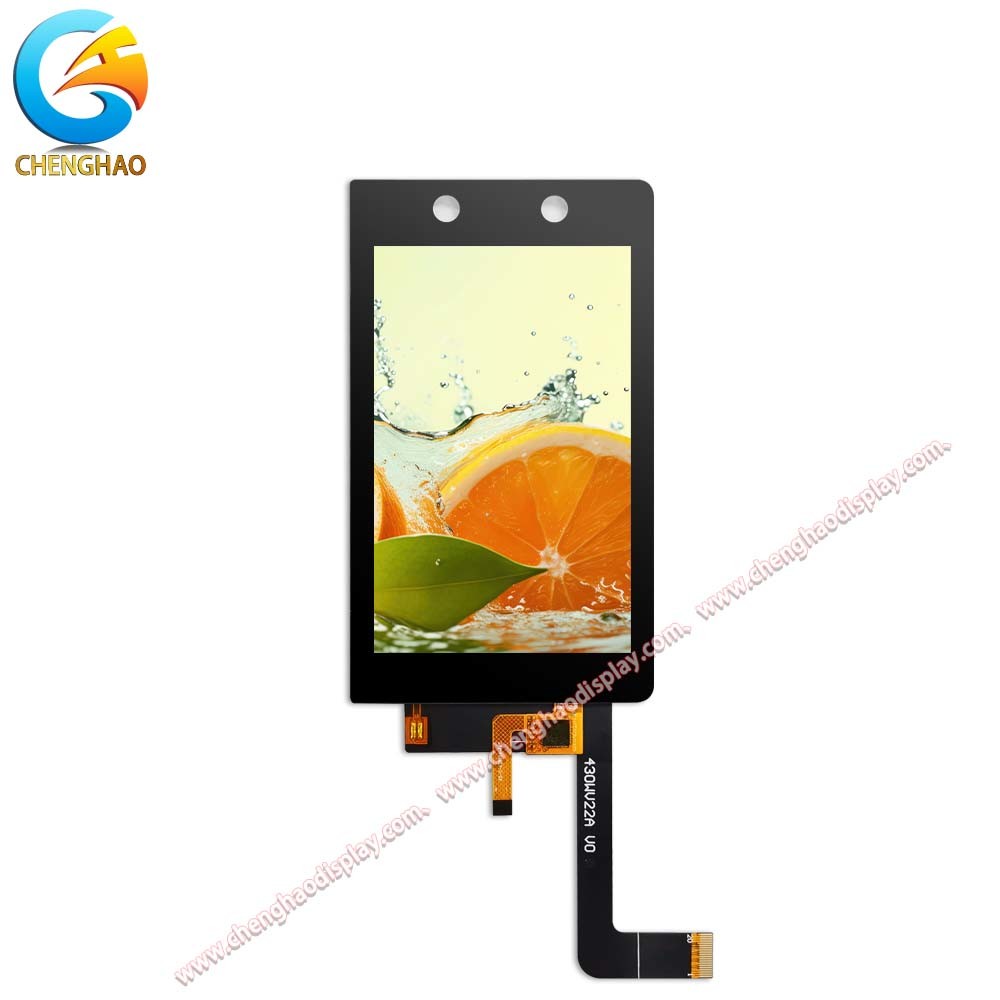

ChengHao Display model CH430WV22B-CT to TFT LCD, który wykorzystuje amorficzny krzemowy TFT jako urządzenie przełącznikowe.
Ten wyświetlacz TFT ma wymiary 4,3 cala w przekątnej z aktywnym obszarem wyświetlania o rozdzielczości 480 * 800 * 3-RGB.
W tym projekcie użyto sterownika ST7701 lub zgodnego z nim, który może wyświetlać 16M kolorów poprzez wejście sygnału RGB. sterownik znajduje się na szkle i jest połączony ze sobą za pośrednictwem FPC,włączając elementy niezbędne do napędzania modułu wyświetlacza
Panel dotykowy jest pojemnościowy i wykorzystuje GT911 jako układ sterowania IC. Komunikuje się z urządzeniami zewnętrznymi za pośrednictwem interfejsu I2C, obsługuje wielofunkcję dotykową,i funkcjonuje jako główna platforma interakcji człowiek-komputer.
FPC może być dostosowywany zgodnie z wymaganiami klienta, gdzie możliwe są zmiany w strukturze podświetlenia i FPC, definicji interfejsu i innych.
Wreszcie, ten model jest zgodny z RoHS i wolny od halogenów.
| Moduł nr |
CH430WV22B-CT |
| Rozstrzygnięcie |
480*800 kropek |
| Interfejs modułu |
MIPI |
| Typ dotyku |
Pojemność |
| Interfejs dotykowy |
I2C |
| Światłość |
350 cd/m2 (nieobowiązkowo) |
| Temperatura pracy |
-20 ~ +70°C |
Charakterystyka:
Urządzenia do kontroli dostępu z rozpoznawaniem twarzy są stosowane zarówno w pomieszczeniach wewnętrznych, jak i na zewnątrz, co wymaga, aby zainstalowane w nich urządzenia były doskonałe w odczytywaniu na zewnątrz.Ekran dotykowy LCD opracowany przez Chenghao Optoelectronic dla systemów kontroli dostępu ma wiele cech technicznych:
(1) Wysoka rozdzielczość
CH430WV22B-CT jest zaprojektowany z rozdzielczością 480*800 i jasnością podświetlenia 350 cd/m2, co pozwala na wyraźne wyświetlanie w środowiskach wewnętrznych i zewnętrznych o niskim poziomie oświetlenia.
(2) Wspieranie wolnej perspektywy
Moduł LCD dotykowy wykorzystuje technologię wyświetlacza IPS w celu osiągnięcia 80/80/80/80 swobodnego kierunku widzenia,co oznacza, że użytkownicy mogą uzyskać wystarczająco jasny efekt kąta widzenia podczas czytania ekranu z różnych kątów, co znacznie poprawia doświadczenie użytkownika.
(3) Ekran przeciwbłyskowy
Moduł wyświetlacza wykorzystuje technologię anty-błyskową ekranu.ekran może pochłaniać dużo zewnętrznego silnego światła projekcjonowanego na ekranie. Ten projekt może dobrze chronić oczy użytkownika;
(4) Wspieranie interakcji między człowiekiem a komputerem
Na powierzchni modułu zainstalowany jest pojemnościowy panel dotykowy.
Parametry techniczne:
4Moduł wyświetlacza LCD dotykowego o pojemności 0,3 cala dla urządzeń kontroli dostępu
Nazwa modułu tego produktu to 4.3 Inch Touch LCD Display Module, który jest specjalnie zaprojektowany dla urządzeń kontroli dostępu.
Typ modułu tego wyświetlacza to 4,3-calowy TFT (Thin-Film Transistor) z pojemnościowym panelem dotykowym (CTP), co czyni go idealnym do zastosowań, w których wymagana jest funkcjonalność dotykowa.
Typ wyświetlacza tego modułu jest IPS/Transmissive/Normally Black, który dostarcza żywe kolory i ostre obrazy.a jego jasność wynosi 350 cd/m2, co czyni go czytelnym nawet w jasnych warunkach..
Kierunek widzenia tego modułu wynosi 80/80/80/80 a interfejs modułu tego modułu to MIPI (Mobile Industry Processor Interface).Ten interfejs jest szeroko stosowany w urządzeniach mobilnych, ponieważ obsługuje szybki transfer danych i niskie zużycie energii.
Typ panelu dotykowego tego modułu jest pojemnościowy, co oznacza, że może wykrywać dotyk palca lub przewodzącego stylusa.który jest dwukierunkowym protokołem komunikacyjnym.
Moduł ten może działać w zakresie temperatury otoczenia od -20 do +70°C i może być przechowywany w zakresie temperatury od -30 do +80°C. Numer pinów FPC tego modułu wynosi 20 pinów,przy czym wielkość konturów modułu wynosi 68*120*3Obszar widzenia tego modułu wynosi 56,7*93,9 mm, natomiast jego Obszar Aktywny wynosi 56,16*93,6 mm. CTP Glass LENS ma grubość 0,7 mm.
Zastosowanie:
CH430WV22B-CT jest wyspecjalizowanym modułem ekranu LCD przeznaczonym do integracji z systemami kontroli dostępu rozpoznawania twarzy..Chenghao Optoelectronic jest renomowanym producentem LCD, który może dostosować i modyfikować ten moduł wyświetlacza zgodnie ze specyficznymi wymaganiami klientów,zapewnienie, że nadaje się do wykorzystania w szerokim zakresie zastosowań, takich jak kontrola przemysłowa, sprzęt medyczny, sprzęt gospodarstwa domowego, sztuczna inteligencja i transport samochodowy.
Wsparcie i usługi:
Nasz produkt Small LCD Touch Screen jest wyposażony w kompleksowe wsparcie techniczne i usługi zapewniające optymalną wydajność i zadowolenie użytkownika.Nasz zespół ekspertów technicznych jest do dyspozycji, aby pomóc z wszelkimi problemami technicznymiNasze zobowiązanie do zadowolenia klientów oznacza, że staramy się zapewnić możliwie najwyższy poziom wsparcia i usług.
Częste pytania:
P: Jaki jest numer modelu tego produktu?
A: Numer modelu tego produktu to CH430WV22B-CT.
P: Gdzie ten produkt jest produkowany?
Ten produkt jest produkowany w Shenzhen w Chinach.
P: Jakie certyfikaty posiada ten produkt?
A: Ten produkt posiada certyfikaty RoHS, CE i FCC.
P: Jaka jest minimalna ilość zamówienia na ten produkt?
O: Nie ma minimalnej ilości zamówienia na ten produkt.
P: Jakie są szczegóły opakowania tego produktu?
Odpowiedź: Wszystkie produkty są zapakowane w odpowiedni sposób, aby zachować ich bezpieczeństwo. Dla małych rozmiarów produktów używamy tacki + kartonu, dla większych rozmiarów używamy otworu piankowego + kartonu.Zaprojektujemy również opakowania według wymagań klientów.
P: Jaki jest czas dostawy tego produktu?
O: Czas dostawy tego produktu wynosi 3-7 dni.
P: Jakie są warunki płatności za ten produkt?
A: Warunki płatności dla tego produktu są TT.
P: Jaka jest zdolność dostaw tego produktu?
Odpowiedź: Zdolność dostaw tego produktu wynosi 300 000 sztuk miesięcznie.
