Wysokiej wrażliwości pojemnościowy ekran dotykowy rezystywny 10,1 cala pełnobarwny panel wyświetlania IPS LCD

Opis produktu:

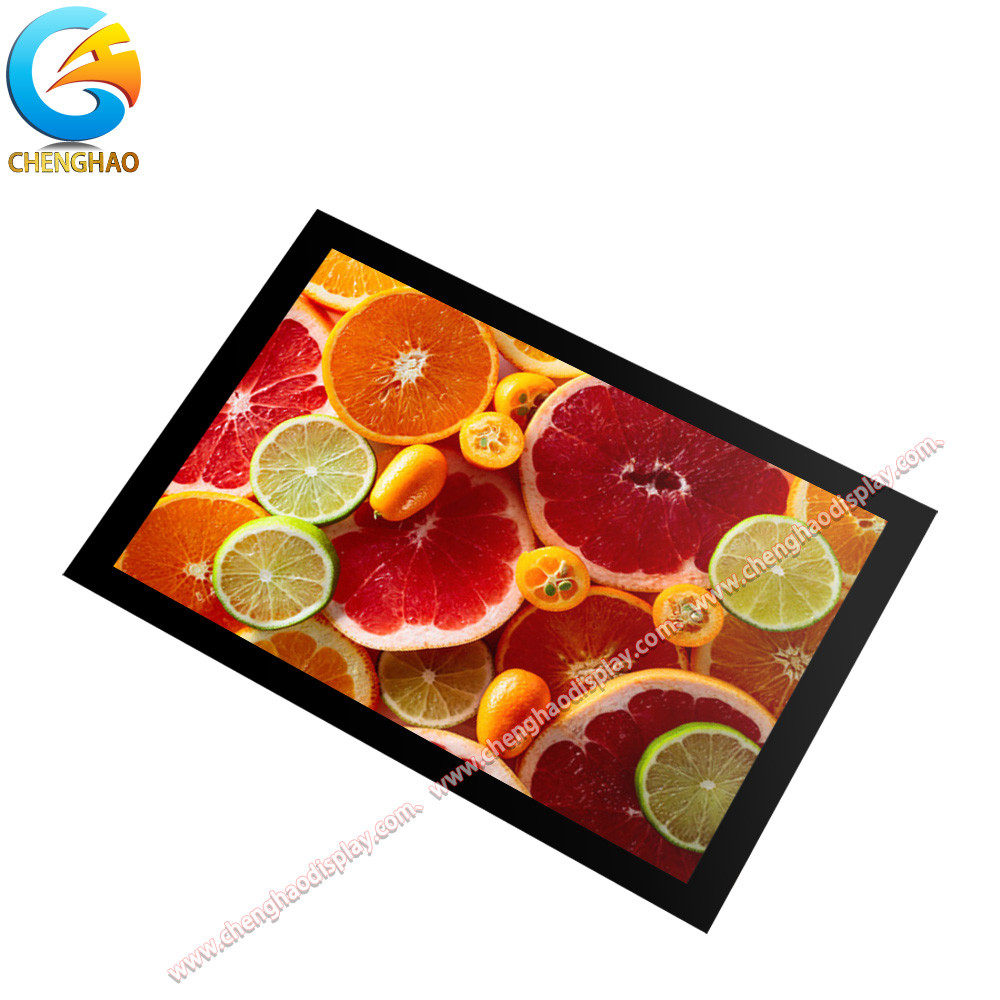

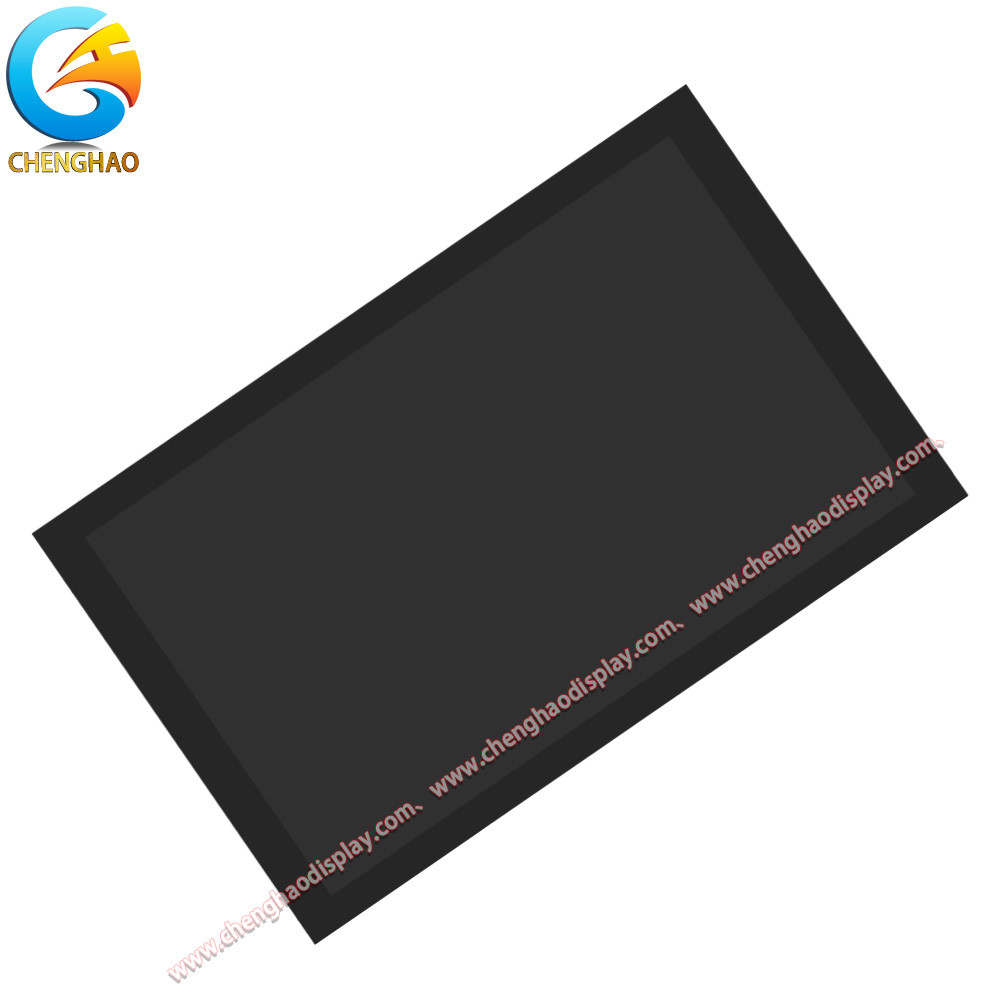

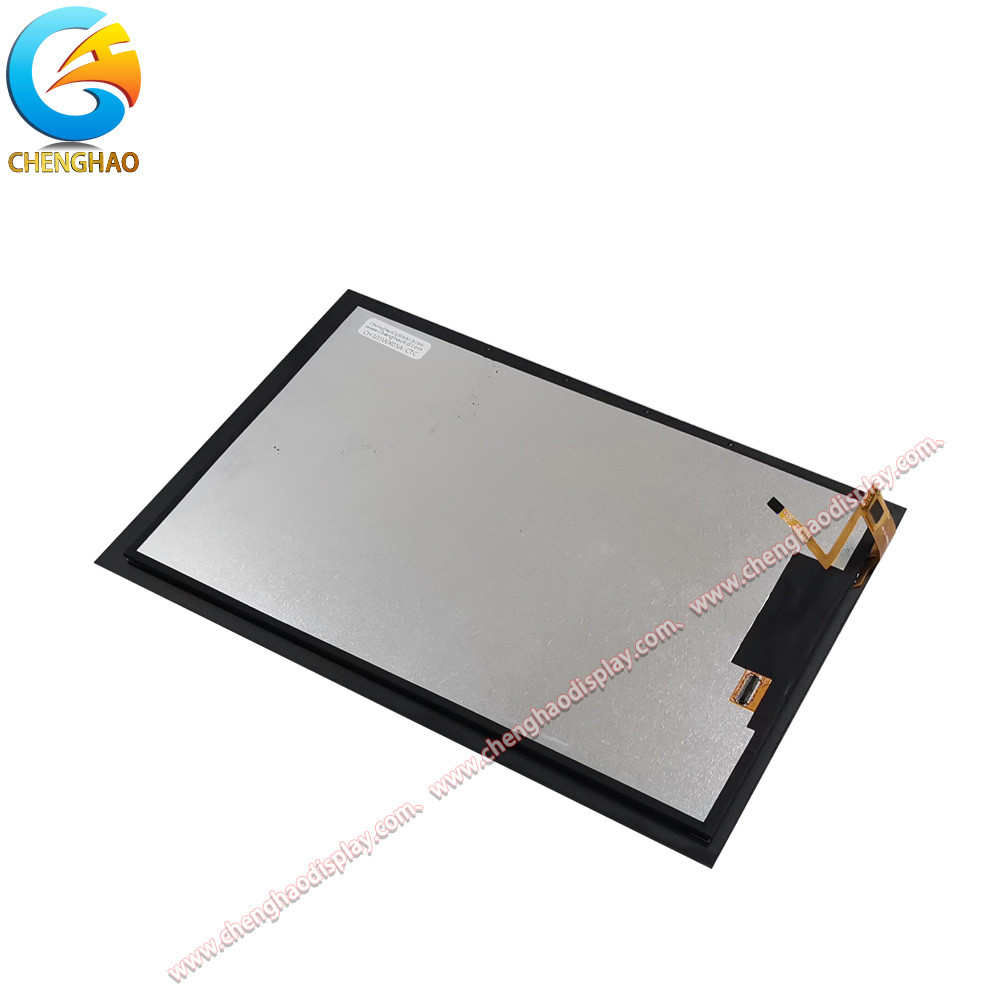

CH101WX05A-CTC to 10,1-calowy pionowy kolorowy moduł TFT LCD przeznaczony do zastosowań wymagających wysokiej efektywności kosztowej i stabilnej wydajności.Jego rozdzielczość 800×1280 w połączeniu z technologią szerokiego kąta widzenia IPS (80/80/80/80) daje delikatną jakość obrazu i szeroki kąt widzenia, nadaje się do urządzeń wymagających współdzielenia przez wiele osób lub złożonych operacji interfejsu.oraz z trybami wyświetlania transmisywnego i zwykle czarnegoInterfejs MIPI-DSI jest sparowany z FH26-31S-0.łącznik 3SHW zapewniający przenoszenie danych o dużej prędkości i niskiej mocy oraz stabilne połączenie, dostosowując się do wydajnych potrzeb inteligentnych urządzeń.

		Moduł przyjmuje rozwiązanie G+G z pojemnościowym ekranem dotykowym, kompozytową strukturę ze szklanki 2,0 mm i szkła ITO 0,55 mm, a całkowita grubość modułu wynosi tylko 5,85 ± 0,3 mm,o pojemności nieprzekraczającej 10 WSzkło o twardości 6H na powierzchni jest odporne na dzienne zadrapania.i poprawia wydajność interakcji między człowiekiem a komputerem.
Z punktu widzenia adaptacyjności środowiskowej CH101WX05A-CTC może stabilnie pracować w szerokim zakresie temperatur od -20°C do 70°C, a temperatura przechowywania jest wydłużona do -30°C do 80°C,który nadaje się do trudnych warunków, takich jak otoczenie zewnętrzne i przemysłoweModuł jest zgodny ze standardami ochrony środowiska RoHS, ma kompaktową strukturę i jest łatwy do zintegrowania z inteligentnymi terminaliami domowymi, elektronicznymi tablicami edukacyjnymi,sprzęt wyświetlania komercyjnego i inne dziedziny, zapewniając użytkownikom niezawodne rozwiązania w zakresie wyświetlacza i dotyku.CH101WX05A-CTC spełnia różnorodne potrzeby przy wysokich kosztach i stabilnej wydajności.

Charakterystyka:

(1) Technologia wyświetlania ekranu pionowego IPS o pojemności 10,1 cala: przyjmuje panel IPS o wysokiej rozdzielczości 800×1280, o szerokim kącie widzenia 80/80/80/80,zapewnienie dokładnego koloru i wyraźnego wyświetlania bez martwego kąta, nadaje się do współpracy z wieloma osobami lub złożonych scenariuszy obsługi interfejsu.

(2) Jasność 300 cd/m2 i tryb oszczędności energii: Typowa jasność 300 cd/m2 w połączeniu z trybami wyświetlania transmisywnego i zwykle czarnego,zapewnia miękkie i jasne wrażenia wizualne w środowisku wewnętrznym, przy jednoczesnym zmniejszeniu zużycia energii i wydłużeniu żywotności baterii urządzenia.

(3) Interfejs wysokiej prędkości MIPI-DSI i dedykowany złącze: wyposażony w interfejs MIPI-DSI, obsługuje prędkość transmisji danych i niską moc i jest wyposażony w FH26-31S-0.łącznik 3SHW zapewniający stabilność sygnału i dostosowujący się do wymogów wysokiej wydajności nowoczesnych inteligentnych urządzeń.

(4) Dostosowalność do środowiska w szerokim zakresie temperatur: zakres temperatury roboczej wynosi od -20°C do 70°C, a temperatura przechowywania - od 30°C do 80°C.Przystosowuje się do środowisk o dużej różnicy temperatury, takich jak środowiska zewnętrzne i przemysłowe, zapewniając stabilną pracę sprzętu w ekstremalnych warunkach.

(5) Lekka i kompaktowa konstrukcja konstrukcyjna: grubość całkowita wynosi zaledwie 5,85 mm. Lekka konstrukcja jest łatwa do zintegrowania z przenośnymi urządzeniami lub ograniczonymi przestrzeniami zastosowań,takie jak centralne sterowanie zamontowane w pojeździe, urządzenia ręczne itp.

(6) Wysoka przepuszczalność i kompatybilność szerokiego napięcia: przepuszczalność optyczna ≥ 80%, obraz przejrzysty i naturalny; obsługa wejścia szerokiego napięcia 2,8V-3,3V,Kompatybilne z różnymi rozwiązaniami zasilania urządzeń, a także zwiększyć elastyczność projektowania systemu.

(7) Ochrona środowiska i certyfikacja niezawodności: zgodność z normami ochrony środowiska RoHS, bezpieczeństwo materiałów; po rygorystycznych testach środowiskowych, zapewnienie długoterminowej stabilności,odpowiedni do przemysłu, medycyny i innych dziedzin o wysokich wymaganiach w zakresie niezawodności.

Parametry techniczne:

Zastosowanie:

Dzięki 10,1-calowemu pionowemu ekranowi, technologii szerokiego kąta widzenia IPS i wysokiej niezawodnościCH101WX05A-CTC może być szeroko stosowany w różnych dziedzinach, aby zaspokoić potrzeby wyświetlania i interakcji w różnych scenariuszach:

-- Terminal sterowania automatyką przemysłową
W produkcyjnych liniach fabrycznych lub sprzęcie mechanicznym,charakterystyka szerokiego zakresu temperatur CH101WX05A-CTC (od -20°C do 70°C) zapewnia stabilną pracę urządzenia w środowiskach o wysokiej i niskiej temperaturzeJego wysoka rozdzielczość i szeroki kąt widzenia ułatwiają operatorom wyraźne wyświetlanie danych w czasie rzeczywistym, wykresów stanu urządzeń i informacji o alarmie.a pionowy układ ekranu jest bardziej odpowiedni do wyświetlania wielu zestawów parametrówEkran dotykowy G+G obsługuje precyzyjne sterowanie, a dzięki szybkiej transmisji danych z interfejsu MIPImoże osiągnąć efektywną interakcję przemysłowego interfejsu sterowania i poprawić wydajność produkcji.

-- System informacyjny i rozrywkowy w pojeździe
W scenerii pokładowej technologia szerokiego kąta widzenia IPS CH101WX05A-CTC zmniejsza odbicie światła słonecznego, zapewniając kierowcy wyraźne odczytywanie nawigacji,informacje o pojazdach i treści rozrywkowe z różnych kątówJasność 300 cd/m2 utrzymuje obraz miękki w warunkach oświetleniowych w samochodzie, a cienka i lekka konstrukcja jest łatwa do zintegrowania z centralną konsolą samochodu.Wykonanie szerokiej temperatury może poradzić sobie z wysoką ekspozycją temperatury w lecie i niskiej temperatury uruchomienia w zimie, zapewniając stabilną pracę systemu pojazdu przez całą dobę.

-- Komercyjny inteligentny terminal i sygnalizacja cyfrowa
W miejscach handlowych, takich jak centra handlowe i hotele, CH101WX05A-CTC może być stosowany jako inteligentny terminal lub sygnalizacja cyfrowa.Jego wysoka rozdzielczość i kolorystyka wyraźnie pokazują reklamy produktów, informacji promocyjnych lub treści interaktywnych, a konstrukcja pionowego ekranu nadaje się do odtwarzania długich dynamicznych obrazów.Ekran dotykowy G+G obsługuje zapytania lub operacje samoobsługi klienta, a charakterystyka niskiego zużycia energii interfejsu MIPI zmniejsza zużycie energii przez urządzenia, wydłuża żywotność i spełnia wymagania długoterminowej eksploatacji scenariuszy handlowych.

-- Sprzęt medyczny do obrazowania i diagnostyki
W dziedzinie medycyny CH101WX05A-CTC może być stosowany w przenośnym sprzęcie ultradźwiękowym lub mobilnych terminalach diagnostycznych.Pionowy wyświetlacz umożliwia lekarzom łatwe wyświetlanie zdjęć lub danych z badań, a szeroki kąt widzenia IPS zapewnia spójność obrazu podczas konsultacji z wieloma osobami.natomiast szeroka wydajność temperatury dostosowuje się do scenariuszy o dużych różnicach temperatur, takich jak chłodzenie szpitalne lub diagnostyka i leczenie na zewnątrz, poprawa elastyczności i niezawodności sprzętu medycznego.

-- Sprzęt do zarządzania logistyką i magazynami
W terminalach przenośnych lub sprzęcie magazynowym w przemyśle logistycznym wysokiej jasności ekran CH101WX05A-CTC może nadal wyraźnie wyświetlać informacje o ładunku,kodów kreskowych lub planowania tras pod silnym oświetleniem zewnętrznymŚwiatła i kompaktowa konstrukcja ułatwia długotrwałe obsługę ręczną, a ekran dotykowy G+G obsługuje szybkie skanowanie kodów i wprowadzanie danych.Szeroki zakres temperatur zapewnia stabilną pracę urządzeń w złożonych środowiskach, takich jak magazyn chłodniczy (niska temperatura) lub pojazdy transportowe (wysoka temperatura), zwiększając wydajność i dokładność operacji logistycznych.

Dzięki powyższym scenariuszom zastosowań CH101WX05A-CTC zapewnia niezawodne rozwiązania wyświetlania i interakcji dla przemysłu, transportu, handlu, opieki medycznej,Logistyka i inne dziedziny z jej zaletami wydajności i adaptacyjnością.

Opakowanie i wysyłka:

Moduł wyświetlania CH101WX05A-CTC stosuje się do ścisłych norm w zakresie pakowania i dostarczania, aby zapewnić bezpieczeństwo i nietkniętość produktu podczas transportu.Poniżej przedstawiamy główne środki, które podejmujemy podczas pakowania i dostawy:

Materiały opakowaniowe: Wszystkie pudełka transportowe spełniają normy twardości eksportowej, aby zapewnić, że mogą wytrzymać ciśnienie zewnętrzne i uderzenia podczas transportu.Do wypełnienia pudełka używamy wysokiej jakości piankowych podkładek, aby zapobiec uszkodzeniu wyświetlacza podczas transportu.

Metoda pakowania: Używamy dużych pudełek do pakowania małych pudełek. Ta metoda nie tylko pomaga zaoszczędzić miejsce, ale również skutecznie obniża koszty transportu.małe skrzynki wewnątrz mogą lepiej chronić każdy moduł wyświetlacza i uniknąć kolizji podczas transportu.

Kontrola masy i rozmiaru: Masa każdej skrzynki opakowaniowej nie przekracza 3,5 kg, aby zapewnić łatwą obsługę podczas obsługi i transportu.Wielkość pudełka będzie dostosowana zgodnie ze standardem, aby dostosować się do różnych potrzeb transportowych.

Dostosowane opcje opakowania: Jeśli klient ma specjalne potrzeby opakowania, możemy również zaprojektować i dostosować opakowanie zgodnie z wymaganiami klienta.Obejmuje to zmianę metody pakowania i wykorzystanie określonej przez klienta metody transportu w celu zaspokojenia konkretnych potrzeb logistycznych.

Proces wysyłki: Po potwierdzeniu zamówienia, zorganizujemy wysyłkę w najkrótszym czasie.Wszystkie produkty będą poddawane ścisłej kontroli jakości przed wysyłką, aby upewnić się, że każdy moduł spełnia normy i że produkty otrzymane przez klientów są nienaruszone.

Dzięki powyższym środkom opakowaniowym i wysyłkowym zapewniamy bezpieczeństwo i niezawodność modułu wyświetlania CH101WX05A-CTC podczas transportu.Zobowiązujemy się zapewnić klientom wydajne i profesjonalne usługi logistyczne w celu zaspokojenia oczekiwań i potrzeb klientów

Częste pytania:

P: Jak wyświetla się rozdzielczość 800×1280 CH101WX05A-CTC na 10,1 cali ekranie?
Odpowiedź: Gęstość pikseli (PPI) tej rozdzielczości na 10,1-calowym ekranie wynosi około 149, co pozwala delikatnie prezentować tekst, wykresy i obrazy, szczególnie odpowiednie dla scen wymagających precyzyjnego wyświetlania,takie jak kontrolę przemysłową i informacje o pojazdachTechnologia szerokiego kąta widzenia IPS zapewnia, że obraz pozostaje czysty i ostry, gdy jest oglądany z różnych kątów.

P: Jak długo działa ekran dotykowy G+G? Czy obsługuje go rękawiczki?
Odpowiedź: Ekran dotykowy jest zaprojektowany w taki sposób, aby mógł wykonywać ponad 5 milionów operacji dotykowych, spełniając potrzeby długotrwałego użytkowania z wysoką częstotliwością.Jego pojemnościowa technologia dotykowa umożliwia obsługę cienkimi rękawiczkamiSpecyficzny efekt musi zostać przetestowany zgodnie z materiałem rękawiczki, który jest opcją dostosowaną.

P: Czy okres gwarancji obejmuje naprawę wszystkich części?
Odpowiedź: Okres gwarancji wynosi 12 miesięcy i obejmuje uszkodzenia podstawowych komponentów, takich jak ekrany, elementy dotykowe i interfejsy spowodowane czynnikami niepowodowanymi przez człowieka.Jeżeli produkt został uszkodzony w wyniku niewłaściwego użytkowania przez człowieka (np.W przypadku, gdy wprowadzone są dodatkowe koszty, koszty części i naprawy zostaną pobierane.

P: Czy zapewniacie wsparcie techniczne lub szkolenia operacyjne na miejscu?

Odpowiedź: Udzielamy zdalnego wsparcia technicznego (takiego jak telefoniczne i wideo) w celu pomocy klientom w rozwiązywaniu problemów z integracją lub użytkowaniem.może być negocjowana i zorganizowana w zależności od skali projektu i regionu- koszty podróży, które będą uzależnione od umowy.

P: Jeśli w trakcie transportu wystąpią uszkodzenia, jak z nimi powinien sobie poradzić klient?

A: Przed podpisaniem należy sprawdzić, czy opakowanie zewnętrzne jest nienaruszone.musisz zrobić zdjęcia na miejscu i skontaktować się z firmą logistyczną w celu wystawienia zaświadczenia o uszkodzeniuW ciągu 24 godzin skontaktuj się z naszą obsługą klienta.

P: Temperatura przechowywania produktu wynosi od -30°C do 80°C. Czy długotrwałe przechowywanie wymaga specjalnej ochrony?

Odpowiedź: W zakresie standardowej temperatury przechowywania nie jest wymagana dodatkowa ochrona, ale zaleca się przechowywanie produktu w suchym środowisku bez korozyjnych gazów.używać torb odpornych na wilgoć i regularnie sprawdzać integralność opakowania.
