Wysoka jasność Moduł LCD Wyświetlacz 1280x800 1000cd/m2 Światłość odpowiednia do dużych temperatur

Opis produktu:

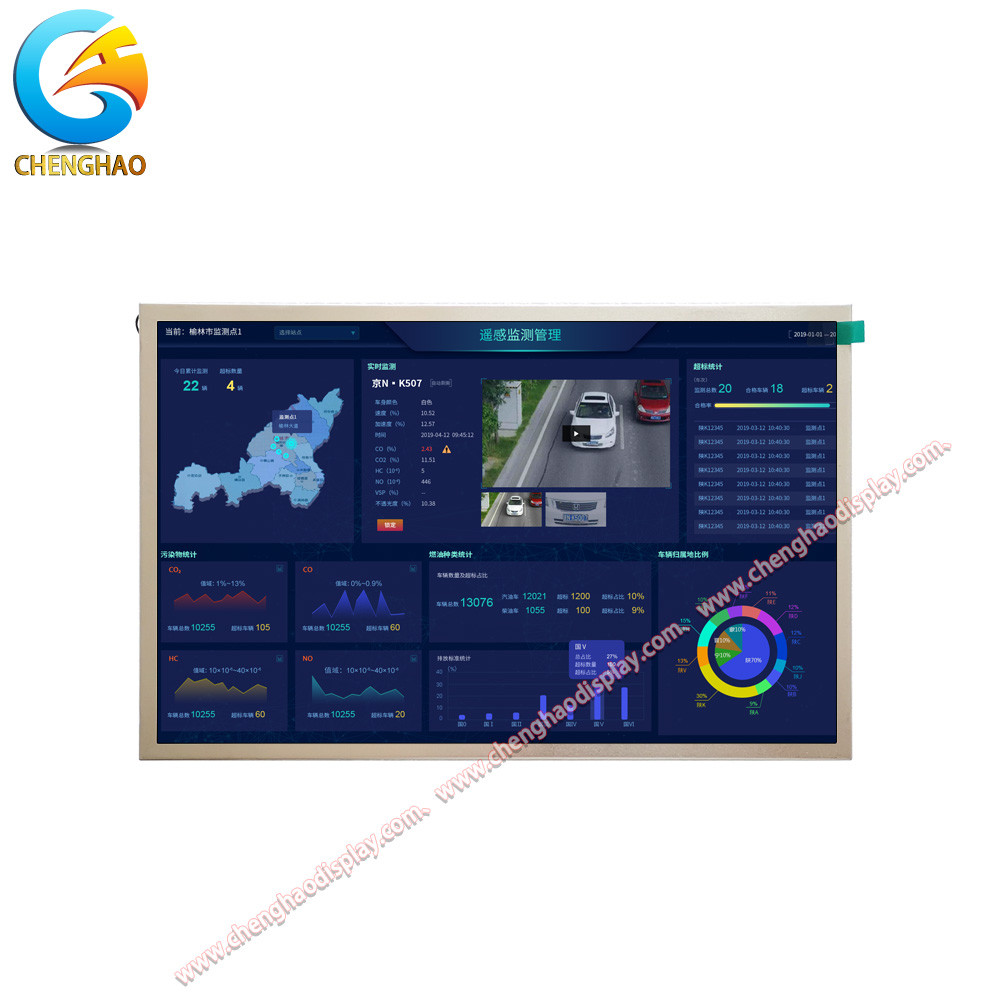

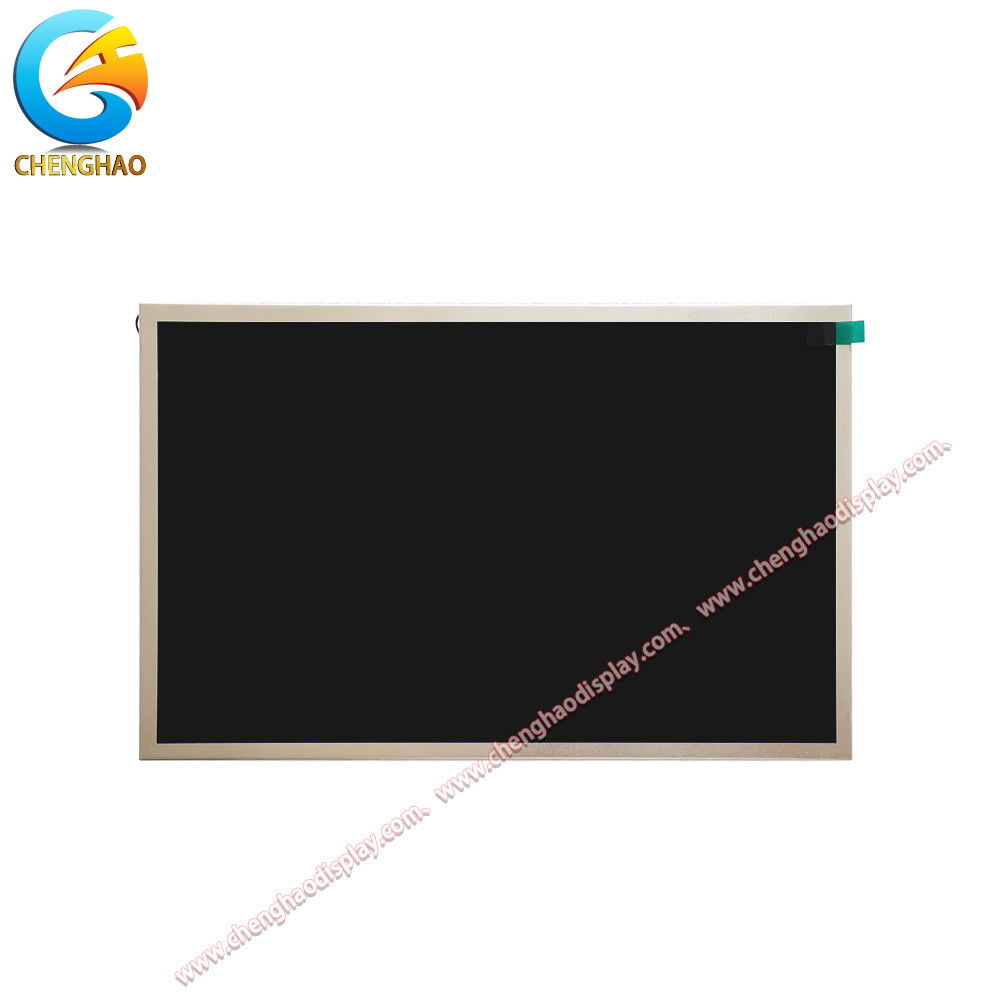

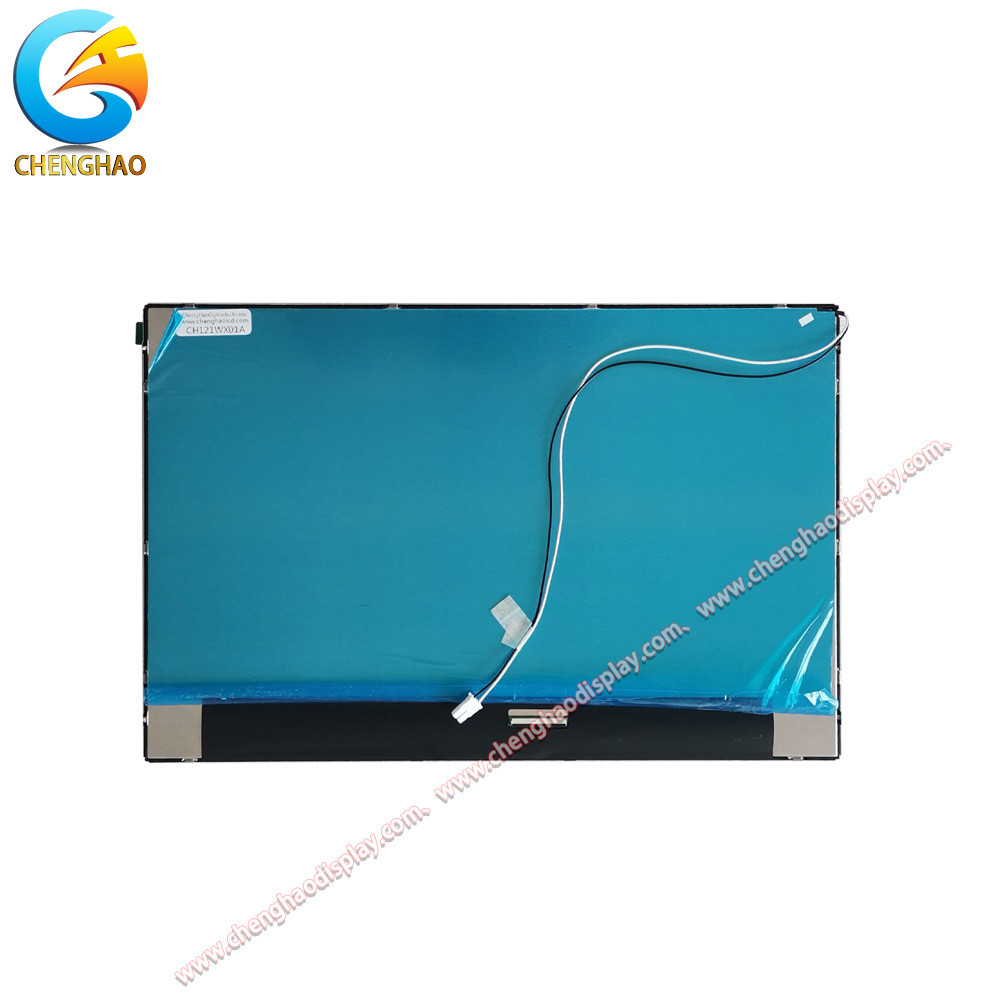

CH121WX01A to 12,1-calowy moduł wyświetlacza IPS LCD o wysokiej jasności wprowadzony przez Chenghao Optoelectronics.o rozdzielczości 1280×800 pikseli i jasności do 1000 cd/m2Jako zintegrowane przedsiębiorstwo przemysłowe i handlowe certyfikowane przez systemy ISO, Chenghao Optoelectronics relies on its independent research and development capabilities and full-process quality control to provide high-performance display solutions for the high-end markets in Europe and the United States.

Moduł wykorzystuje technologię ekranu twardego IPS, transmisywny tryb wyświetlania zazwyczaj w kolorze czarnym oraz interfejs wysokiej prędkości LVDS w celu zapewnienia dokładności i stabilności kolorów obrazu (16.7M kolorów) i wydajnej i niezawodnej transmisji danychJego konstrukcja o szerokiej temperaturze (od -20°C do +70°C) i kompaktowa konstrukcja (granica grubości wynosi zaledwie 7,5 mm) nadają się do trudnych warunków i ograniczonych przestrzeni.Moduł ma wbudowany amorficzny panel TFT z krzemu, sterownika IC i dostosowanego systemu podświetlenia, z uwzględnieniem niskiego zużycia energii i długiej żywotności.

.

Główne zalety: Widoczność na zewnątrz: 1000 cd/m2 ultrawysoka jasność, bez obaw przed bezpośrednim światłem słonecznym, odpowiednia do scenariuszy takich jak inteligentny transport i terminale na zewnątrz; Elastyczna rozbudowa: obsługa dostosowania kabli FPC, dostosowania protokołu interfejsu i integracji panelu dotykowego, szybkie dopasowanie architektury sprzętu klienta; Szybka dostawa: przyjmowanie wniosków o próbki (MOQ 100 sztuk) w celu skrócenia cyklu rozwoju produktu

CH121WX01A jest szeroko stosowany w przemysłowych interfejsach HMI, monitorach medycznych, centralnym sterowaniu montowanym w pojazdach, bramach IoT i sprzęcie inteligentnego bezpieczeństwa,poprawa jakości użytkowania przez użytkowników końcowych dzięki możliwościom wysokiej rozdzielczości i przeciwdziałania zakłóceniomChenghao Optoelectronics zapewnia pełny łańcuch usług od wsparcia projektowego po masową produkcję,zapewnienie, aby każdy moduł spełniał międzynarodowe standardy jakości i pomagał klientom zdobyć rynek wyświetlaczy wysokiej klasy.

Charakterystyka:

(1) Wyświetlacz pełnego kąta widzenia 85°
Na podstawie technologii IPS (in-plane switching) cząsteczki kryształów ciekłych są rozmieszczone poziomo, a przy zastosowaniu napięcia można uzyskać szerszy kąt widzenia.Wszystkie cztery kierunki (w górę/dołu/lewo/prawo) obsługują kąty widzenia 85°Nawet jeśli wiele osób obserwuje z wielu kątów (np. wspólna obsługa konsoli sterujących przemysłem lub nachylony kąt widzenia centralnego sterowania zamontowanego w pojeździe),nasycenie kolorów i kontrast obrazu pozostają spójne, unikając problemu inwersji skali szarości tradycyjnych paneli TN i nadaje się do scenariuszy wymagających wymiany informacji z wielu kątów.

(2) Dostosowanie się do ekstremalnych warunków
The module supports storage temperatures of -30℃ to +80℃ and operating temperatures of -20℃ to +70℃ through a special packaging process and a combination of temperature-resistant materials (such as wide-temperature liquid crystal materials and anti-aging rubber frames). Może nadal stabilnie pracować w ekstremalnie zimnych warunkach (takich jak terminale logistyczne łańcucha chłodnego) lub warsztaty o wysokiej temperaturze (takie jak urządzenia hutnicze HMI),unikanie opóźnienia wyświetlania lub osłabienia podświetlenia w wyniku wahań temperatury.

(3) Napęd TFT z amorficznego krzemu
Wykorzystuje się technologię cienkopłasowego tranzystora z amorficznego krzemu (a-Si),który ma niższe koszty produkcji i korzyści związane z dużą powierzchnią produkcji w porównaniu z krzemowym polikrystalowym o niskiej temperaturze (LTPS). Każdy piksel jest napędzany przez niezależny TFT, z czasem reakcji tak niskim jak 15 ms. Za pomocą interfejsu LVDS osiąga się częstotliwość odświeżania 60 Hz przy rozdzielczości 1280 × 800,i dynamiczne obrazy są wolne od duchów, który jest odpowiedni do szybkich scenariuszy transmisji danych, takich jak wyświetlanie obrazu medycznego lub monitorowanie przemysłowe w czasie rzeczywistym.

(4) Przekaźnik w trybie normalnie czarnym
Gdy zasilanie jest wyłączone, domyślne układanie cząsteczek ciekłych kryształów zapobiega przeniknięciu światła tła, a ekran jest czyste czarny (normalnie czarny).Wskaźnik kontrastu jest aż 800:1, co znacząco poprawia wydajność szczegółów w ciemnym polu. Transmisywna konstrukcja podświetlenia wykorzystuje płytę przewodnią światła o wysokiej jednolitości o zmienności jasności poniżej 10%,zapewnienie, aby w przypadku silnego światła zewnętrznego nie występowało miejscowe nadmierne narażenie lub odchylenie koloru, z uwzględnieniem niskiego zużycia energii (typowe zużycie energii 2,5 W) i wysokich wymagań dotyczących jakości obrazu.

(5) Wysokiej precyzji dostosowanie wielkości
Całkowity rozmiar modułu wynosi 277,7 × 180,6 × 7,5 mm, efektywny obszar wyświetlania wynosi 261,12 × 163,2 mm, a stosunek ekran do ciała wynosi 94,3%.Dzięki precyzyjnej konstrukcji (np. ultracienkie ramy i wbudowane otwory montażowe), można go bezproblemowo zintegrować z sprzętem ograniczonym przestrzenią (takim jak przenośne instrumenty badawcze lub naziemne stacje bezzałogowe).Dostarczane są również rysunki CAD, aby skrócić cykl adaptacji konstrukcji mechanicznej klienta.

Parametry techniczne:

Zastosowanie:

Dzięki wysokiej jasności, szerokiej zdolności adaptacyjnej do temperatur i stabilności klasy przemysłowej, CH121WX01A może spełniać potrzeby wyświetlaczy sprzętu profesjonalnego w wielu dziedzinach,szczególnie w przypadku następujących scenariuszy nowych i zaawansowanych:

(1) System monitorowania energii odnawialnej
Moduł ma bardzo wysoką jasność 1000 cd/m2 oraz właściwości kąta widzenia IPS, które nadają się do zewnętrznych terminali monitorowania elektrowni fotowoltaicznych lub farm wiatrowych.Wciąż może wyraźnie wyświetlać dane w czasie rzeczywistym, takie jak efektywność wytwarzania energii i obciążenie sieci pod bezpośrednim światłem słonecznymDzięki zdolności interfejsu LVDS do przeciwdziałania zakłóceniom elektromagnetycznym zapewnia stabilność sygnału w złożonych środowiskach elektromagnetycznych.

(2) Inteligentny terminale IoT rolnicze
Dzięki szerokiej konstrukcji temperatury (od -20 do +70 °C) moduł może stabilnie pracować w wilgotnych warunkach lub w warunkach różnicy temperatury, takich jak szklarni i zewnętrzne stacje meteorologiczne.Może być elastycznie zintegrowany z panelami dotykowymi maszyn rolniczych za pomocą dostosowanych kabli FPC w celu zapewnienia informacji zwrotnych w czasie rzeczywistym na temat wilgotności gleby, dane dotyczące wzrostu roślin i stan sprzętu.

(3) Urządzenia sterujące na ziemi w przestrzeni kosmicznej
Ultracienkie nadwozie 7,5 mm i wysoki współczynnik ekranu do nadwozia nadają się do kompaktowej przestrzeni lotniczych terminali konserwacyjnych lub naziemnych biurek dowodzenia.Sterownik TFT z amorficznego krzemu zapewnia ciągłe odświeżanie parametrów lotu przy niskim zużyciu energii, spełniające podwójne wymagania dotyczące lekkiej wagi i niezawodności urządzeń avioniki do modułów wyświetlania.

(4) Instrumenty badawcze głębinowe
Moduł osiąga tolerancję przechowywania w temperaturze -30 °C dzięki specjalnemu procesowi pakowania i może być stosowany do wbudowanego w kabinę urządzenia wyświetlającego urządzenia badawcze głębinowe. The backlight system has been pressure tested (IP67 protection level customization option) to maintain brightness uniformity under high-pressure environments and accurately present sonar imaging and depth data.

(5) Inteligentne interaktywne terminale detaliczne
Tryb przesyłowy, zwykle czarny, utrzymuje wysoki kontrast w warunkach wysokiego oświetlenia otoczenia w centrach handlowych, obsługuje dostosowanie wielofunkcyjne (opcjonalne rozwiązania przewiduje pojemność lub podczerwień),i nadaje się do automatów samoobsługowych, wirtualnych lusterek i innego sprzętu w celu poprawy interakcji użytkownika i efektywności działania sprzętu w każdej pogodzie.

(6) Specjalny system sterowania pojazdem
W przypadku pojazdów specjalnych, takich jak ciężarówki górnicze i pojazdy ratownicze przeciwpożarowe,Moduł posiada konstrukcję antysysysmiczną (przejrzyła próbę drgań 5G) oraz powierzchniową obróbkę przeciwpyłową i olejową w celu zapewnienia dokładnej reakcji dotykowej w nierównych warunkach drogowych, w czasie rzeczywistym wyświetlanie warunków pracy pojazdu i informacji nawigacyjnych oraz zmniejszenie obciążenia kierowcy.

Chenghao Optoelectronics zapewnia dogłębne usługi adaptacyjne dla powyższych scenariuszy, od regulacji optycznej, definicji interfejsu po wzmocnienie konstrukcyjne,w celu zapewnienia korzyści wydajnościowych CH121WX01A w podzielonej dziedzinie i pomocy klientom w tworzeniu zróżnicowanych produktów końcowych.

Wsparcie i usługi:

CH121WX01A to wysokiej jakości moduł wyświetlacza LCD opracowany i produkowany przez Chenghao Optoelectronic, zapewniający klientom kompleksowe wsparcie i usługi.Produkcja i sprzedaż, Chenghao Optoelectronic zobowiązuje się do dostarczania klientom profesjonalnych rozwiązań wyświetleniowych.Zapewniamy różnorodne wsparcie i usługi w celu zapewnienia najlepszej wydajności w różnych scenariuszach zastosowań.

Po pierwsze, CH121WX01A obsługuje usługi testowania próbek, a klienci mogą sprawdzić, czy wydajność produktu spełnia wymagania projektu poprzez testowanie próbek.Zapewniamy elastyczne usługi dostosowania, a klienci mogą dostosować moduł zgodnie ze specyficznymi wymaganiami projektu, takimi jak modyfikacja kształtu i struktury FPC, regulacja jasności podświetlenia, definiowanie interfejsu LCD,i projektowanie niestandardowego panelu dotykowegoTa bardzo elastyczna możliwość dostosowania zapewnia, że produkt może idealnie dostosować się do środowiska aplikacji klienta.

W zakresie wsparcia technicznego nasz profesjonalny zespół jest w stanie zapewnić klientom pełen zakres porad technicznych i usług posprzedażowych.Niezależnie od problemów, z którymi spotkają się klienci podczas użytkowaniaNasz zespół może zareagować na czas i dostarczyć rozwiązania.CH121WX01A ściśle przestrzega standardów systemu zarządzania jakością ISO9001 i systemu zarządzania środowiskowego ISO14001 w celu zapewnienia wysokiej jakości i niezawodności produktów we wszystkich aspektach projektowania, produkcji i obsługi posprzedażowej.

CH121WX01A ma szeroki zakres zastosowań, w tym sterowanie przemysłowe, inteligentny dom, sprzęt medyczny, sztuczna inteligencja, urządzenia IoT i zastosowania motoryzacyjne.Niezależnie od tego, czy jest to standaryzowany produkt, czy rozwiązanie dostosowane do potrzeb, Chenghao Optoelectronic zobowiązuje się do zapewnienia klientom efektywnego i niezawodnego wsparcia i usług, aby pomóc klientom osiągnąć cele projektu.

Częste pytania:

P: Jaki jest numer modelu produktu TFT LCD Display?

A: Numer modelu produktu TFT LCD Display to CH121WX01A.

P: Jakie certyfikaty posiada produkt TFT LCD Display?

A: Produkt TFT LCD Display posiada certyfikat CE, RoHS

P: Jaka jest minimalna ilość zamówienia na produkt TFT LCD Display?

Odpowiedź: Minimalna ilość zamówienia produktu TFT LCD Display wynosi 100 sztuk.

P: Jakie są szczegóły opakowania produktu TFT LCD Display?

Odpowiedź: Wszystkie produkty są zapakowane w odpowiedni sposób, aby zachować ich bezpieczeństwo.Zaprojektujemy również opakowania według wymagań klientów.

P: Jaki jest czas dostawy produktu TFT LCD Display?

Odpowiedź: czas dostawy produktu z wyświetlaczem TFT LCD wynosi 3~7 dni.

P: Jakie są warunki płatności akceptowane dla produktu z wyświetlaczem TFT LCD?

O: Akceptowane warunki płatności dla produktu TFT LCD Display to T/T, AliPay i PayPal.

P: Jaka jest zdolność dostaw dla produktu TFT LCD Display?

O: Pojemność produktu TFT LCD Display wynosi 50000000 sztuk/miesiąc.
