800x480 pikseli 7-calowy wyświetlacz dotykowy idealny do inteligentnego domu -30 80C

Opis produktu:

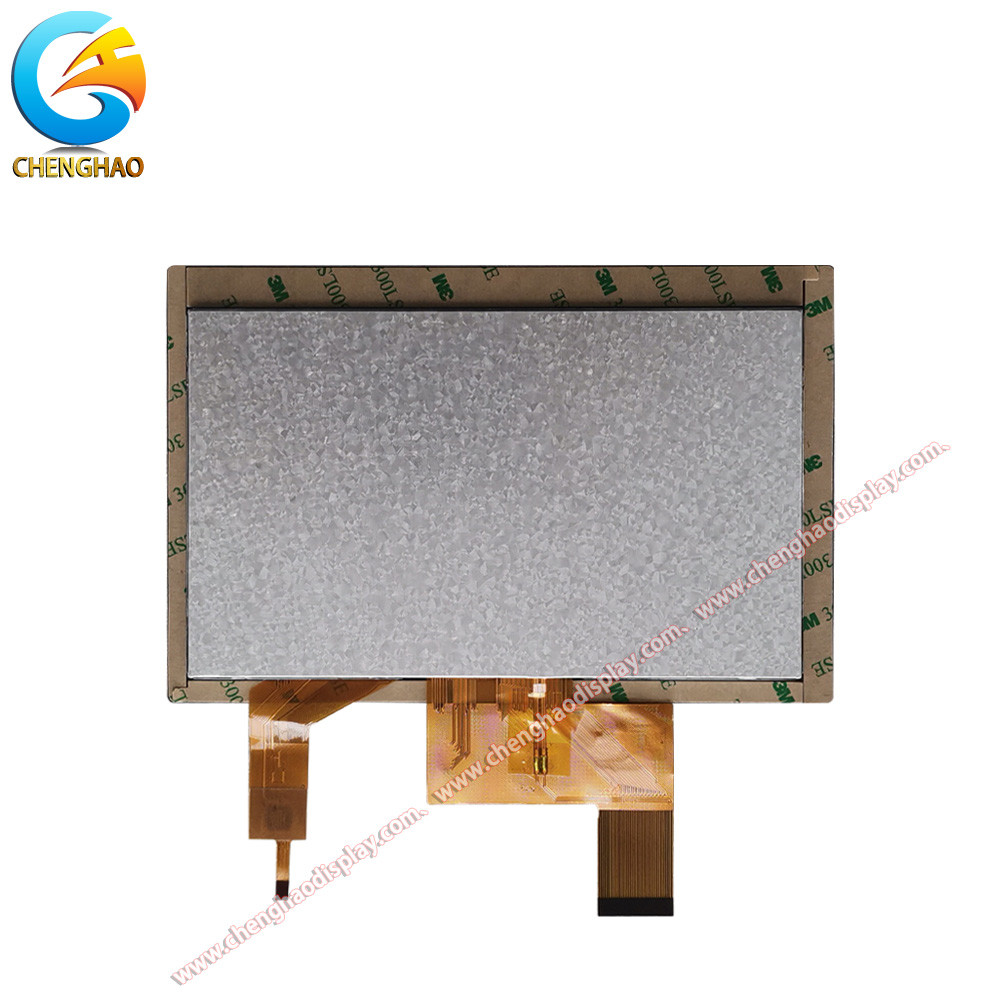

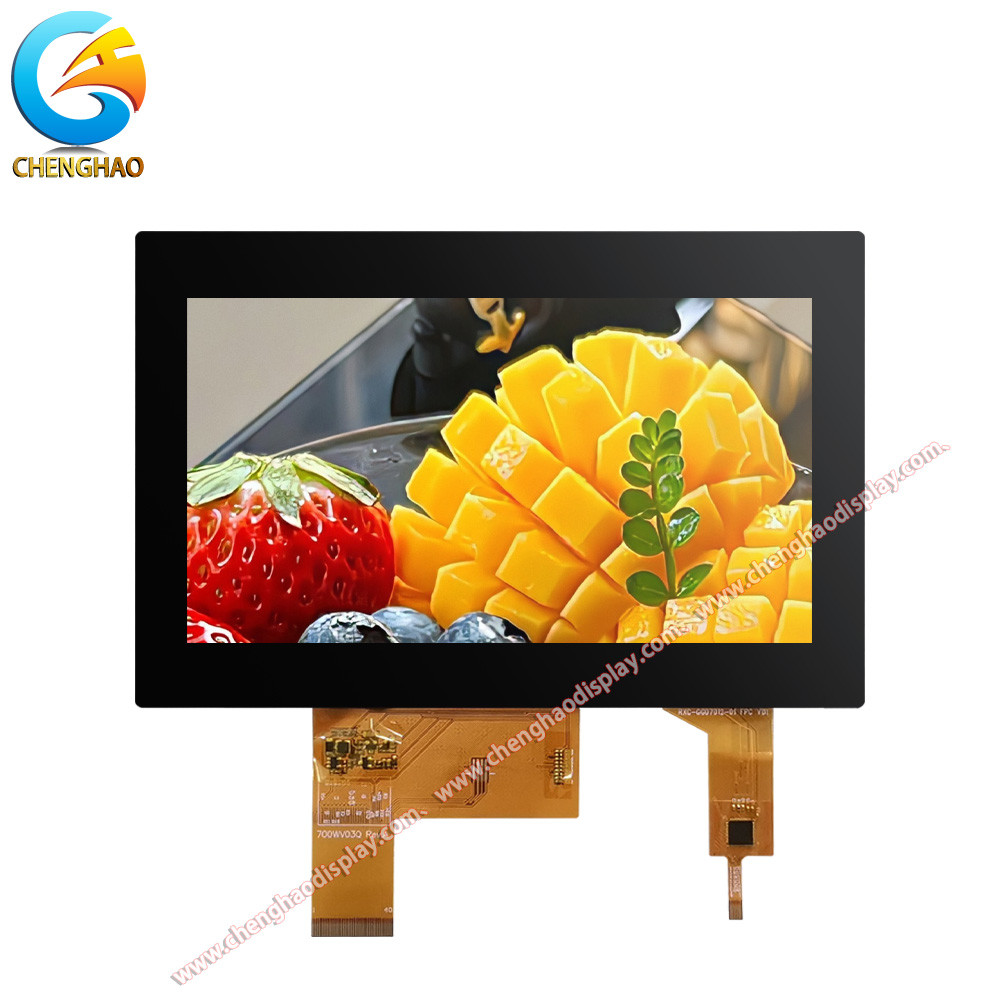

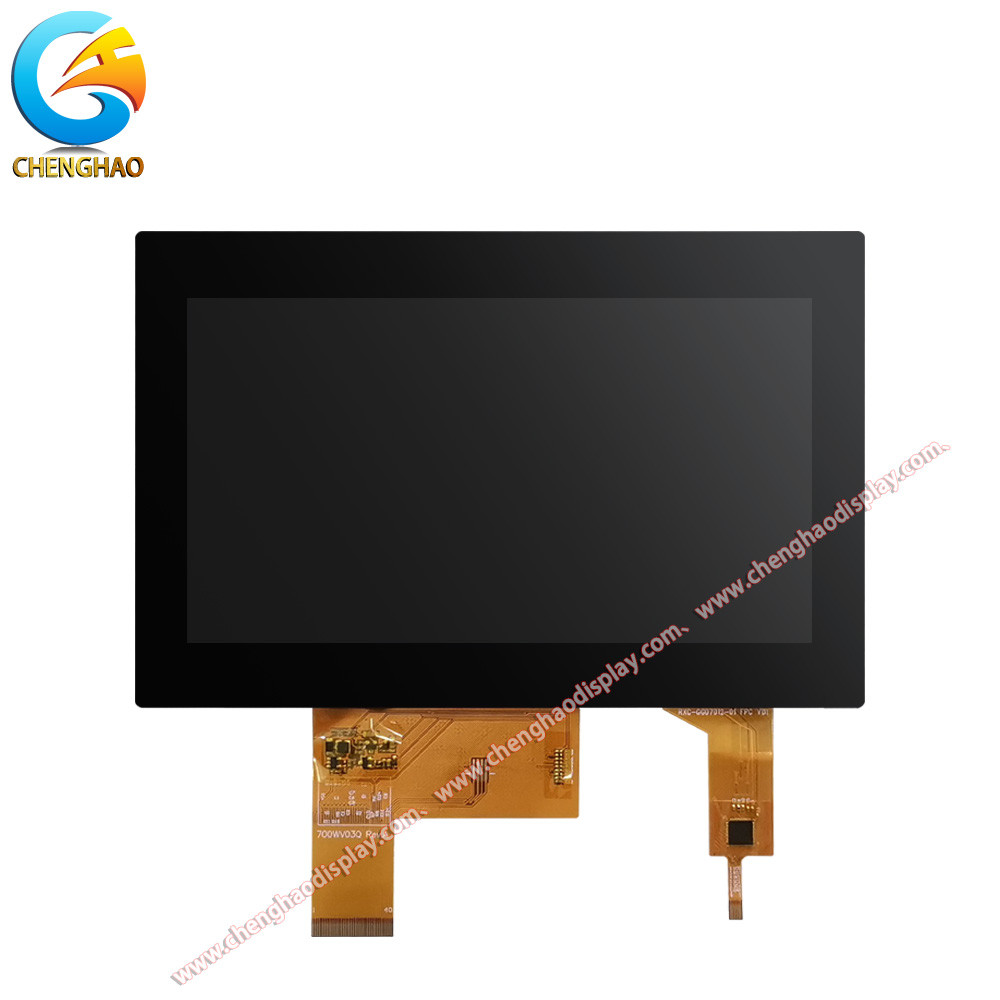

		CH700WV03A-CTBA to wyjątkowy 7-calowy moduł wyświetlacza LCD o pojemnościowym dotyku zaprojektowany w celu zaspokojenia różnorodnych potrzeb aplikacyjnych.Moduł łączy zaawansowaną technologię wyświetlania z elastycznymi funkcjami interakcji użytkownikaJego główne cechy obejmują wysoką rozdzielczość, szeroki zakres temperatur i doskonałą szybkość reakcji,które umożliwiają zapewnienie doskonałego wrażenia wizualnego w różnych środowiskach. Po pierwsze, CH700WV03A-CTBA ma rozdzielczość 800x480, dzięki czemu może wyświetlać jasne i delikatne obrazy.Ta wysoka rozdzielczość zapewnia użytkownikom możliwość uzyskania dokładnych i bogatych informacji wizualnych w różnych scenariuszach aplikacjiNiezależnie od tego, czy chodzi o automatyzację przemysłową, inteligentny dom, czy sprzęt medyczny, moduł ten może skutecznie poprawić czytelność informacji i wygodę obsługi.
Moduł wykorzystuje technologię pojemnościowego dotyku i obsługuje funkcję multi-touch, umożliwiając użytkownikom intuicyjną i elastyczną interakcję z urządzeniem.Niezwykle krótki czas reakcji dotykowej zapewnia płynne i natychmiastowe działaniePanel dotykowy ma przepuszczalność światła do 87%,dzięki czemu wyświetlacz jest bardziej żywy, a użytkownicy mogą uzyskać dobre wrażenia w różnych warunkach oświetlenia.
Konstrukcja CH700WV03A-CTBA w pełni uwzględnia również zdolność adaptacyjną do środowiska.specjalnie odpowiedni do środowisk przemysłowych i zastosowań zewnętrznych. Dodatkowo jedną z jego głównych zalet jest cienka i lekka konstrukcja CH700WV03A-CTBA, o grubości zaledwie 5,27 mm, co ułatwia integrację z różnymi urządzeniami elektronicznymi.Ta kompaktowa konstrukcja nie tylko oszczędza miejsceJego wygląd i struktura są również starannie zaprojektowane w celu zapewnienia dobrej trwałości i niezawodności długoterminowej. Z punktu widzenia jakości CH700WV03A-CTBA przeszedł rygorystyczne kontrole jakości i spełnia międzynarodowe standardy, aby zapewnić, że produkt spełnia wysokie wymagania jakościowe po opuszczeniu fabryki.Chenghao Optoelectronics zobowiązuje się do zapewnienia wysokiej jakości obsługi posprzedażowej, aby pomóc klientom rozwiązać różne problemy napotkane podczas użytkowania i zapewnić, że klienci mogą go używać bez obaw.

Charakterystyka:

1Tryb wyświetlania i wydajność kolorystyczna: przyjmuje się tryb wyświetlania TN/transflekcyjnego/normalnie białego, obsługujący prawdziwy kolor 16,7M, z wysokim nasyceniem kolorów i dokładnym odtwarzaniem,spełnienie różnorodnych potrzeb wizualnych.
2. Parametry rozdzielczości i jasności: przy rozdzielczości 800×480 pikseli i jasności 300 cd/m2 uwzględnia zarówno jasność wyświetlacza, jak i podstawową przystosowalność do środowiska,i nadaje się do stosowania w konwencjonalnych scenach oświetleniowych.
3Wykonanie dotykowe:
(1) Wyposażone w szkło dotykowe o grubości 0,7 mm, przepuszczalność światła ≥ 87%, działanie dotykowe jest wrażliwe i nie wpływa na efekt wizualny;
(2) Twardość szkła osiąga 6H, co zapewnia długoterminową stabilność, jest odporna na zużycie i zadrapania;
(3) Przyjmuje pojemnościowy panel dotykowy, obsługuje interfejs I2C i ma zakres napięcia roboczego 2,8V-3,3V, z silną kompatybilnością.
4Projekt konstrukcyjny:
(1) Rozmiar modułu wynosi 180×119×5,27 mm, który jest lekki, cienki i kompaktowy i łatwy do zintegrowania z różnymi urządzeniami;
(2) Powierzchnia widoczna wynosi 164,9 × 100 mm, z dużym efektywnym obszarem wyświetlania, który jest odpowiedni dla wymagań wyświetlania w wielu scenariuszach;
(3) Składa się z elementów takich jak panel TFT LCD, panel dotykowy, układ IC sterownika, podświetlenie i FPC, a modułowa konstrukcja konstrukcji jest wygodna do konserwacji i modernizacji.
5Interfejs i kompatybilność: przyjmuje interfejs RGB z ciekłymi kryształami, obsługuje standardową transmisję sygnału, dostosowuje się do głównych systemów sterowania,i upraszcza proces integracji sprzętu.
6Zdolność do adaptacji do środowiska:
(1) Zakres temperatury roboczej wynosi -20~+70°C, a temperatura przechowywania -30~+80°C.Może on dostosować się do szerokiego środowiska temperatury i może być stosowany w złożonych scenariuszach, takich jak przemysł i pojazdy;
(2) Przekaźność szkła dotykowego jest połączona z konstrukcją modulu rozpraszania ciepła w celu zapewnienia stabilnej pracy w środowiskach o wysokiej i niskiej temperaturze.
7Możliwość dostosowania: obsługuje modyfikację kształtu i struktury FPC, regulację jasności podświetlenia, definicję interfejsu LCD i dostosowanie panelu dotykowego,elastyczne dostosowanie do indywidualnych potrzeb klienta.
8Certyfikacja i zapewnienie jakości: Produkcja jest zgodna z systemem zarządzania jakością ISO9001 i systemem zarządzania środowiskowego ISO14001,i przeprowadza się rygorystyczne badania od surowców do gotowych produktów w celu zapewnienia niezawodności i norm ochrony środowiska.

Parametry techniczne:

Zastosowanie:

Dzięki precyzyjnej konstrukcji parametrów i stabilnej wydajności, CH700WV03A-CTBA może być szeroko stosowany w wielu dziedzinach, takich jak przemysł, elektronika użytkowa, motoryzacja i medycyna,i stać się głównym wyświetlaczem i interaktywnym elementem różnych urządzeńPoniżej przedstawiono konkretny scenariusz zastosowania i analizę korzyści:

Urządzenia sterowania i automatyki przemysłowej
W przemyśle CH700WV03A-CTBA może być stosowany jako główny moduł wyświetlania interfejsu człowiek-maszyna (HMI).Jego rozdzielczość ** 800×480 pikseli** i ** 300 cd/m2 jasności** zapewniają, że parametry pracy urządzenia, informacje o alarmie awaryjnym i przewodnik obsługi mogą być wyraźnie wyświetlane w konwencjonalnych środowiskach oświetleniowych, takich jak warsztaty i sale sterujące.
1Typowe zastosowania:
(1) Panel sterowania narzędziami CNC: wyświetlenie w czasie rzeczywistym postępu obróbki, danych współrzędnych itp., wspierające pojemnościowy dotyk w celu szybkiej regulacji parametrów;
(2) Urządzenie bramkowe przemysłowego Internetu Rzeczy (IIoT): zintegrowane interfejsy monitorowania temperatury, wilgotności, zużycia energii i innych danych, lokalna interakcja za pośrednictwem interfejsu dotykowego I2C;
(3) Zautomatyzowana konsola linii produkcyjnej: w połączeniu z interfejsem RGB i systemem sterowania PLC, synchronizacja stanu linii produkcyjnej w czasie rzeczywistym, poprawa wydajności eksploatacji i konserwacji.
2Główne zalety:
(1) Szeroka zdolność do dostosowania się do temperatur: zakres temperatury roboczej -20~+70°C, może wytrzymać wahania temperatury w środowisku przemysłowym;
(2) Trwałość konstrukcyjna: szkło dotykowe o twardości 6H i konstrukcja modułowa, antywibracyjna, antypyłowa, nadająca się do długotrwałej pracy w trudnych warunkach pracy.

Inteligentna domowa i automatyka budynków
W scenariuszu inteligentnego domu moduł ten może być wykorzystywany jako inteligentny centralny ekran sterowania lub wyświetlacz końcowy urządzenia w celu osiągnięcia scentralizowanego zarządzania i wizualnej interakcji urządzeń domowych.
1Typowe zastosowania:
(1) Panel sterowania inteligentnym domem: zintegrowane interfejsy sterowania oświetleniem, klimatyzacją i systemem bezpieczeństwa, przełączanie trybu sceny za pomocą dotyku;
(2) Wyświetlacz inteligentnych urządzeń domowych: interfejs wyświetlania parametrów i wyboru funkcji urządzeń takich jak pieca i pralki, obsługujący graficzne instrukcje obsługi;
(3) System komórkowy budynku: jako wyświetlacz dla urządzeń drzwiowych lub przedłużenia wnętrza, wyświetla obraz odwiedzającego, status kontroli dostępu i inne informacje.
2Główne zalety:
(1) Niewielka konstrukcja: kompaktowy rozmiar 180×119×5,27 mm, łatwy do osadzania w ścianie lub nacisku urządzenia, oszczędzający przestrzeń instalacyjną;
(2) Niskie zużycie energii: napięcie robocze panelu dotykowego wynosi 2,8V-3,3V, nadaje się do urządzeń zasilanych bateriami i wydłuża żywotność baterii inteligentnych terminali domowych.

Elektronika i urządzenia mobilne w pojazdach
Stabilność i elastyczność CH700WV03A-CTBA w stosunku do środowiska sprawiają, że jest on idealnym wyborem dla wyświetlaczy pokładowych, zwłaszcza dla systemów wspomagania jazdy i systemów rozrywki pokładowej.
1Typowe zastosowania:
(1) System nawigacji samochodu: wyświetla ścieżkę mapy, informacje o ruchu w czasie rzeczywistym, pojemnościowy dotykowy obsługuje powiększanie gestami i wyszukiwanie lokalizacji;
(2) System audio i video samochodowy: odtwarzanie listy wideo i audio oraz uzyskanie wysokiej jakości obrazu z interfejsem RGB;
(3) Płyty rozdzielcze maszyn inżynierskich: np. ekran monitorowania stanu wózka widłowego i koparki, wyświetlające kluczowe dane, takie jak poziom oleju i prędkość.
2Główne zalety:
(1) Zdolność przeciwdziałania zakłóceniom: poprzez konstrukcję zgodności elektromagnetycznej EMC, zmniejszyć wpływ zakłóceń sygnału na wyświetlaczu w otoczeniu pojazdu;
(2) Charakterystyka szerokiego kąta widzenia: chociaż parametr kąta widzenia wynosi 12 (może być to kod kąta widzenia w określonym kierunku),tryb TN ma szybką prędkość odpowiedzi i nadaje się do dynamicznego wyświetlania obrazu.

Wyposażenie medyczne i instrumenty medyczne
W dziedzinie instrumentów medycznych i precyzyjnych moduł ten może spełniać wysokie wymagania profesjonalnych scenariuszy w zakresie dokładności i niezawodności wyświetlacza.
1Typowe zastosowania:
(1) Monitory medyczne: wyświetlenie w czasie rzeczywistym danych dotyczących czynników życiowych, takich jak tętno i tlen we krwi, a interfejs dotykowy umożliwia personelowi medycznemu szybkie ustawianie parametrów monitorowania;
(2) Przenośne urządzenia diagnostyczne: Małe ekrany wyświetlające, takie jak urządzenia ultradźwiękowe, wyraźnie przedstawiają szczegóły obrazu i ułatwiają diagnozę na miejscu;
(3) Instrumenty analityczne laboratoryjne: wyświetlają procedury eksperymentalne, krzywe danych i instrukcje obsługi oraz obsługują wielojęzyczne przełączanie interfejsu.
2Główne zalety:
(1) Dokładność koloru: wyświetlacz prawdziwych kolorów 16,7M spełnia wymagania dotyczące wysokiej precyzji odtwarzania kolorów obrazów medycznych;
(2) Łatwo czyszczone: Gładka powierzchnia szkła dotykowego może być szybko dezynfekowana i spełnia normy higieny w środowisku medycznym.

Elektronika handlowa i konsumencka
W scenariuszach handlowych CH700WV03A-CTBA może być wykorzystywany jako lekki terminal wyświetlania, aby pomóc firmom w poprawie wydajności usług i doświadczenia użytkownika.
1Typowe zastosowania:
(1) System sprzedaży detalicznej POS: wyświetla szczegóły zamówienia, kwotę płatności i informacje o promocji, obsługa dotykowa obsługuje szybką kasę;
(2) Urządzenia końcowe samoobsługowe: takie jak maszyny stawiające w kolejce i maszyny do wyszukiwania informacji, zapewniają graficzny interfejs kierowania w celu zmniejszenia ciśnienia pracy ręcznej;
(3) Elektroniczne etykiety cenowe i ekrany wyświetlające na półkach: dynamiczne aktualizowanie cen produktów, zapasów i działań promocyjnych w celu zwiększenia elastyczności funkcjonowania sklepu.
2Główne zalety:
(1) Niskie koszty i wysoka wydajność: model dostaw bezpośrednich w fabryce zmniejsza koszty zamówień, standaryzowany interfejs RGB skraca cykl rozwoju;
(2) Elastyczne możliwości dostosowywania: obsługa modyfikacji struktury FPC i regulacji podświetlenia, dostosowanie do sprzętu komercyjnego o różnych rozmiarach i metodach montażu.
