240x320 Kolorowy wyświetlacz LCD TFT 2,8 cala SPI MCU RGB Wielointerfejs

Opis produktu:

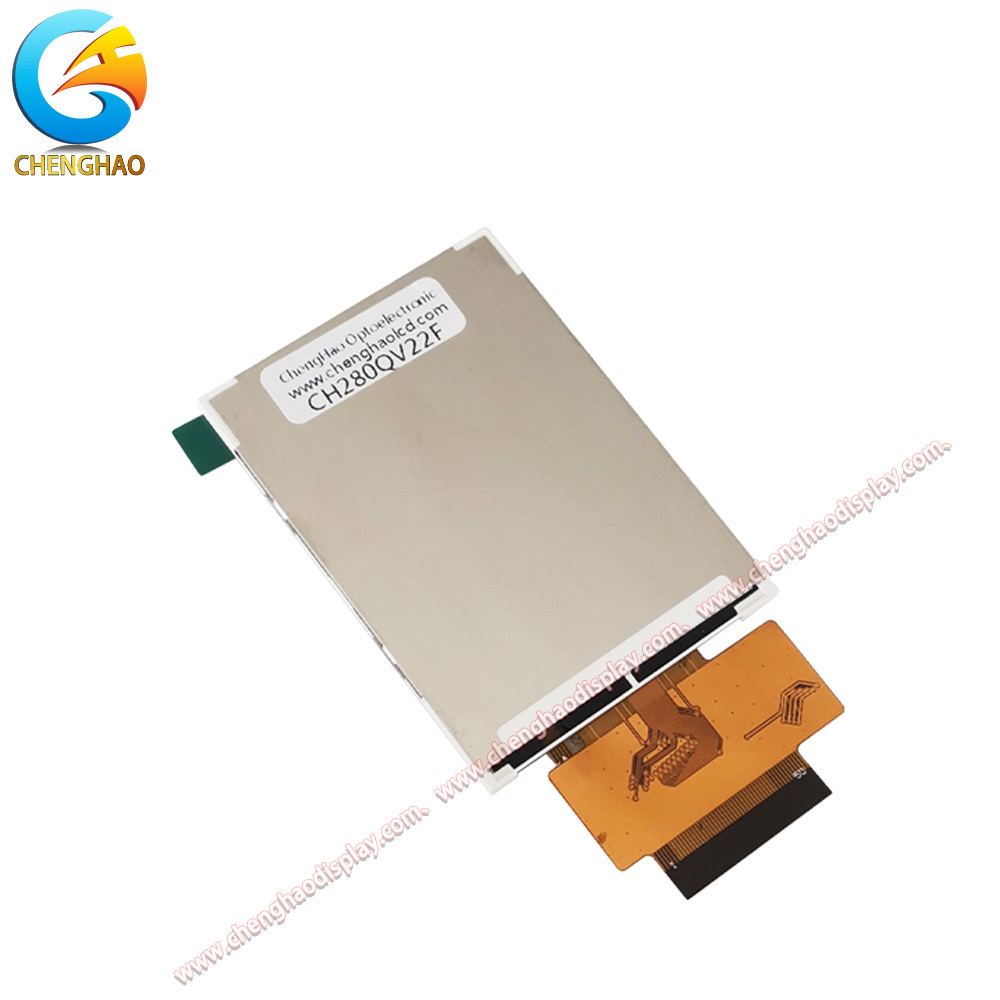

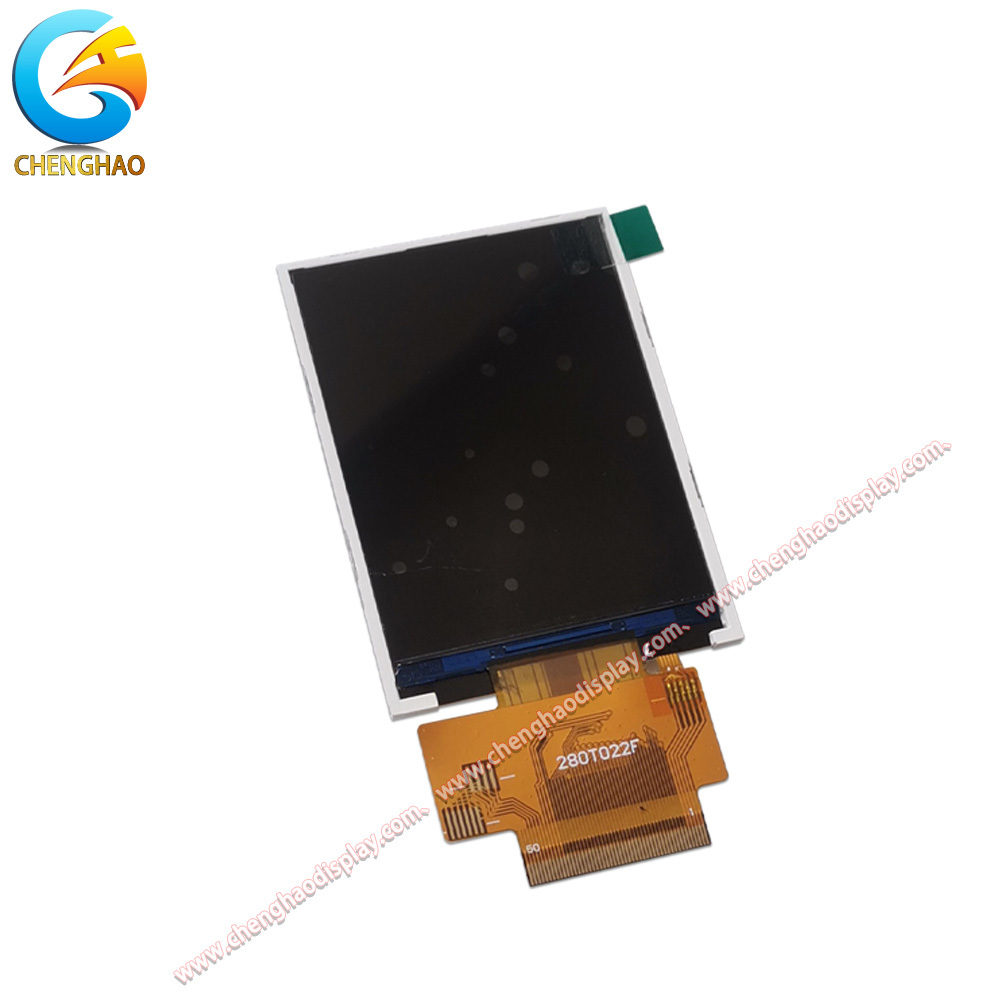

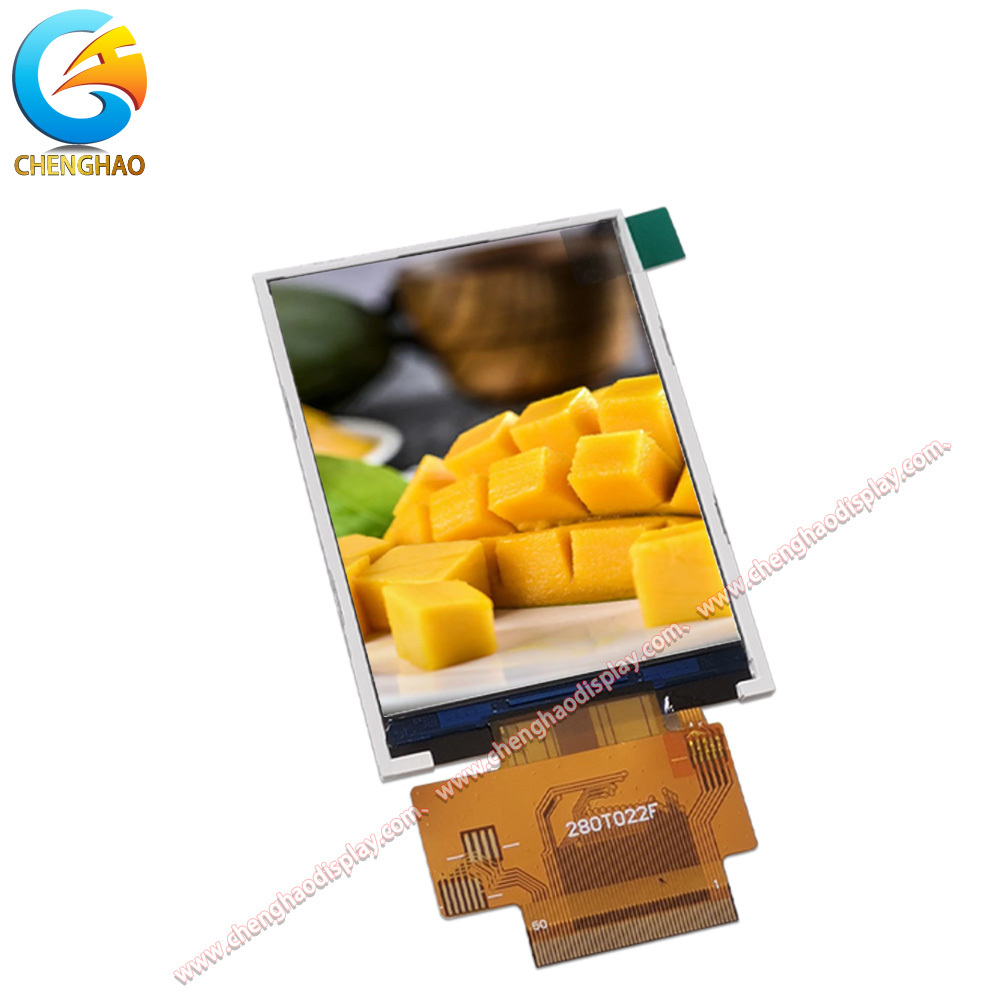

CH280QV22F to wysokowydajny moduł wyświetlacza LCD TFT o przekątnej 2,8 cala, zaprojektowany w celu zaspokojenia potrzeb nowoczesnych aplikacji wbudowanych. Dzięki rozdzielczości 240x320 pikseli, moduł zapewnia wyraźny i szczegółowy obraz, odpowiedni dla różnych urządzeń i scenariuszy zastosowań. Wykorzystuje zaawansowaną technologię IPS (In-Plane Switching), aby zapewnić szeroki kąt widzenia i wydajność kolorów, pozwalając użytkownikom uzyskać spójne wrażenia wizualne pod różnymi kątami, co znacznie poprawia komfort użytkowania. Pod względem wydajności wyświetlania, CH280QV22F ma jasność 300 cd/m², co zapewnia dobrą czytelność w różnych środowiskach wewnętrznych. Ta cecha sprawia, że ​​jest bardzo odpowiedni do użytku w środowiskach wewnętrznych, czy to na panelach sterowania przemysłowego, czy w elektronice użytkowej, CH280QV22F może zapewnić doskonałe efekty wizualne. Ponadto moduł ma również doskonały kontrast, który może prezentować bardziej żywe kolory i sprawić, że obraz będzie bardziej żywy.

Zakres temperatur pracy CH280QV22F wynosi od -20℃ do +70℃, podczas gdy temperatura przechowywania może osiągnąć od -30℃ do +80℃, co umożliwia stabilną pracę modułu w różnych ekstremalnych warunkach i spełnia potrzeby elektroniki przemysłowej i użytkowej. Ta szeroka charakterystyka temperaturowa sprawia, że ​​jest bardzo odpowiedni do użytku w trudnych warunkach, takich jak hale fabryczne, sprzęt zewnętrzny i sprzęt medyczny. Pod względem interfejsów, CH280QV22F obsługuje wiele typów interfejsów, w tym SPI, MCU i RGB, co zapewnia projektantom dużą elastyczność i pozwala na łatwe podłączenie do różnych kontrolerów. Ta elastyczność pozwala na szerokie zastosowanie CH280QV22F w wielu dziedzinach, takich jak kontrola przemysłowa, sprzęt medyczny, inteligentny dom i urządzenia IoT.

Moduł ma wymiary 50 mm x 69,2 mm x 2,4 mm i ma kompaktową konstrukcję, która jest łatwa do zintegrowania z różnymi urządzeniami, szczególnie nadaje się do zastosowań z ograniczoną przestrzenią. Niezależnie od tego, czy w urządzeniach przenośnych, czy w urządzeniach montowanych na stałe, CH280QV22F może łatwo się dostosować, aby pomóc projektantom w osiągnięciu bardziej kompaktowych projektów produktów.

Cechy:

• Wyświetlacz o wysokiej rozdzielczości: CH280QV22F zapewnia rozdzielczość 240x320, która może wyraźnie prezentować szczegóły, zapewnić czytelność obrazów i tekstu i jest odpowiednia dla różnych scenariuszy zastosowań.
• Technologia szerokiego kąta widzenia: Moduł wykorzystuje technologię IPS i obsługuje wyświetlanie szerokokątne. Użytkownicy nadal mogą uzyskać spójny kolor i przejrzystość podczas oglądania pod różnymi kątami, co poprawia komfort użytkowania.
• Wysoka jasność wyjściowa: Jasność może osiągnąć 300 cd/m², zapewniając dobrą czytelność w warunkach środowiska wewnętrznego, odpowiednią do środowisk wewnętrznych i zewnętrznych.
• Szeroki zakres temperatur pracy: CH280QV22F ma zakres temperatur pracy od -20℃ do +70℃, co pozwala na stabilną pracę w różnych ekstremalnych środowiskach, aby sprostać potrzebom elektroniki przemysłowej i użytkowej.
• Obsługa wielu interfejsów: Moduł obsługuje wiele typów interfejsów, takich jak SPI, MCU i RGB, zapewniając elastyczne opcje połączeń, wygodną kompatybilność z różnymi kontrolerami i dostosowanie do różnorodnych potrzeb aplikacji



Parametry techniczne:

Rozdzielczość	240x320 pikseli
Liczba pinów FPC	50 pinów
Tryb wyświetlania	IPS/Transmissive/Normalnie czarny
Jasność	300 Cd/m2
Rozmiar obszaru widzenia	44,2*58,6 mm
Temperatura przechowywania	-30 ~ +80 ℃
Kontrast	800
Typ modułu	2,8" TFT
Rozmiar modułu	50*69,2*2,4 mm
Rozmiar obszaru aktywnego	43,2*57,6 mm



Dostosowywanie:

Moduł wyświetlacza CH280QV22F oferuje szereg opcji dostosowywania, aby sprostać potrzebom i scenariuszom zastosowań różnych klientów. Chenghao Optoelectronic jest świadomy wyjątkowości każdej branży i projektu, dlatego zapewnia elastyczne rozwiązania w zakresie dostosowywania produktów.
Po pierwsze, dostosowywanie FPC (elastycznej płytki drukowanej) jest ważną usługą CH280QV22F. Klienci mogą przeprojektować kształt i strukturę FPC zgodnie ze specyficznymi wymaganiami sprzętu, aby zapewnić idealne dopasowanie do środowiska instalacji. To dostosowanie może skutecznie rozwiązać problem ograniczeń przestrzennych, umożliwiając płynną integrację modułu w różnych kompaktowych urządzeniach.
Po drugie, dostosowanie jasności podświetlenia jest również główną cechą CH280QV22F. Jasność standardowego modułu wynosi 300 cd/m², ale klienci mogą wybrać różne poziomy jasności w zależności od rzeczywistych potrzeb aplikacji. W przypadku urządzeń, które muszą być używane w środowiskach o silnym oświetleniu, klienci mogą wybrać jaśniejsze podświetlenie, aby zapewnić wyraźną czytelność wyświetlanej zawartości. Ta elastyczność pozwala CH280QV22F dostosować się do różnych warunków oświetleniowych i jest szeroko stosowany w takich scenariuszach, jak kontrola przemysłowa, sprzęt medyczny i wyświetlacze zewnętrzne.
Ponadto CH280QV22F obsługuje dostosowywanie interfejsu modułu. Klienci mogą wybrać odpowiedni typ interfejsu zgodnie z wymaganiami swojego kontrolera, w tym SPI, MCU i RGB. Ten różnorodny wybór interfejsów sprawia, że ​​CH280QV22F jest kompatybilny z różnymi systemami, spełnia różnorodne wymagania aplikacji i poprawia przydatność produktu.
Pod względem funkcji dotyku, CH280QV22F zapewnia również niestandardowe opcje dla paneli dotykowych. Klienci mogą wybrać pojemnościowe lub rezystancyjne rozwiązania dotykowe w zależności od różnych potrzeb scenariusza zastosowania. Pojemnościowe panele dotykowe są odpowiednie dla aplikacji wymagających wysokiej czułości i wielodotyku, podczas gdy rezystancyjne panele dotykowe są bardziej odpowiednie do użytku w trudnych warunkach, zapewniając wyższą trwałość i niezawodność.
Na koniec, dostosowywanie opakowań i transportu jest również częścią CH280QV22F. Zgodnie z potrzebami klienta, Chenghao Optoelectronic może zaprojektować metody pakowania, które spełniają określone wymagania, aby zapewnić bezpieczeństwo i integralność produktu podczas transportu. Ta usługa dostosowywania nie tylko poprawia ochronę produktu, ale także może być spersonalizowana zgodnie z potrzebami marki klienta, aby poprawić wizerunek marki.
Podsumowując, opcje dostosowywania CH280QV22F obejmują wiele aspektów, takich jak projekt FPC, jasność podświetlenia, typ interfejsu, panel dotykowy oraz pakowanie i transport. Ta elastyczna możliwość dostosowywania pozwala CH280QV22F dobrze sprawdzać się w różnych branżach i zastosowaniach, spełniając różnorodne potrzeby klientów i pomagając im osiągnąć wyższą wartość produktu i komfort użytkowania.



FAQ:

P: Jaka jest nazwa marki tego wyświetlacza LCD TFT?
O: Nazwa marki to Chenghao Optoelectronic.
P: Jaki jest numer modelu tego wyświetlacza LCD TFT?
O: Numer modelu to CH280QV22F.
P: Jakie certyfikaty posiada ten wyświetlacz LCD TFT?
O: Ten wyświetlacz posiada certyfikaty CE, ISO9001, Rose i SGS.
P: Jakie jest minimalne zamówienie dla tego wyświetlacza LCD TFT?
O: Minimalne zamówienie to 100 sztuk.
P: Jakie są szczegóły pakowania tego wyświetlacza LCD TFT?
O: Wszystkie produkty są pakowane we właściwy sposób, aby zapewnić ich bezpieczeństwo. W przypadku małych rozmiarów produktów używamy tacy + kartonu, a w przypadku większych rozmiarów używamy gniazda z pianki + kartonu. Projektujemy również opakowania zgodnie z wymaganiami klientów.
