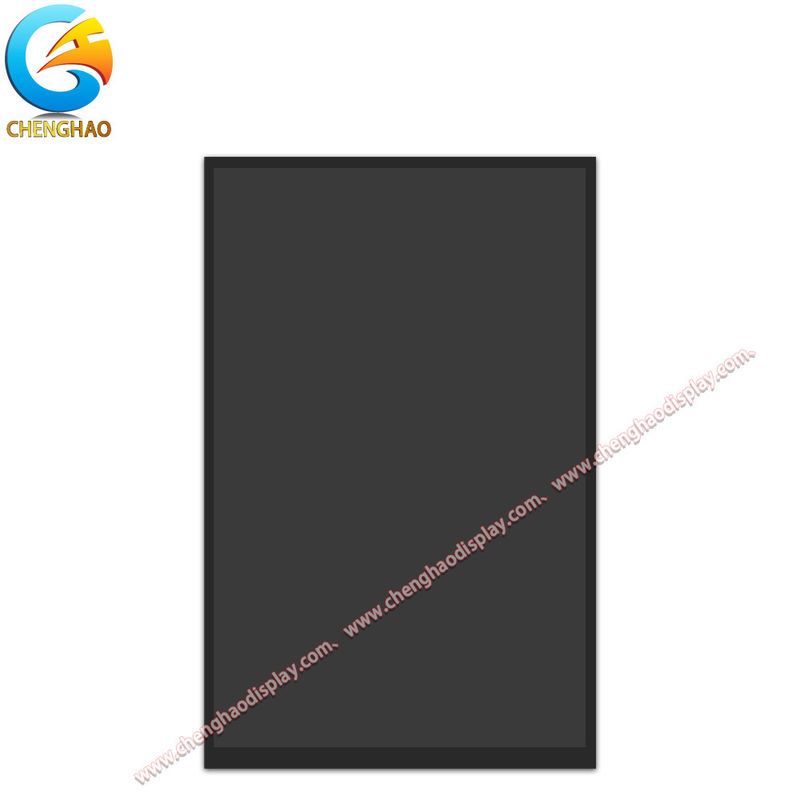

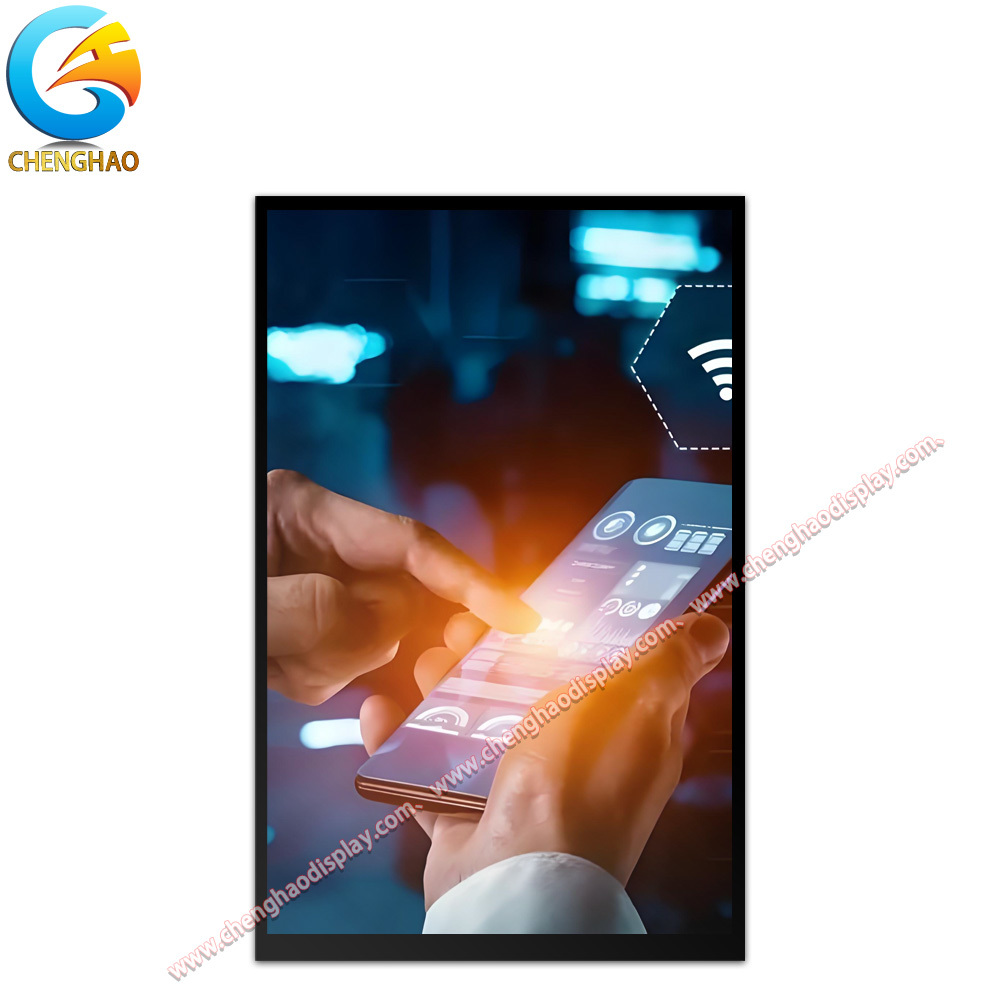

Ekran LCD HDMI dotykowy 10,1 cala IPS TFT z płytką sterownika PCB do szerokiego zakresu temperatur

Opis produktu:

CH101WX05C-CT to 10,1-calowy moduł TFT LCD zaprojektowany w celu zapewnienia wszechstronnego rozwiązania wyświetlania dla różnych zastosowań przemysłowych i komercyjnych. Z rozdzielczością 800x1280 pikseli oferuje zrównoważoną gęstość pikseli, zapewniając wyraźną i ostrą grafikę i tekst. Wyświetlacz wykorzystuje technologię IPS (In-Plane Switching), poprawiając spójność kolorów i zapewniając szeroki kąt widzenia 80 stopni w poziomie i w pionie, odpowiedni dla środowisk, w których wielu użytkowników może jednocześnie oglądać ekran bez zniekształceń kolorów lub pogorszenia jasności.

Istotną cechą CH101WX05C-CT jest zintegrowany, szklany pojemnościowy ekran dotykowy o grubości 1,1 mm, zasilany przez USB (DC 5V), obsługujący multi-touch dla intuicyjnej i responsywnej interakcji użytkownika. Moduł wykorzystuje białe podświetlenie LED o jasności 300 cd/m², odpowiednie do użytku w pomieszczeniach, równoważąc widoczność i zużycie energii. Rozstaw pikseli TFT wynoszący 0,1692 mm zwiększa ostrość wyświetlanej zawartości, dzięki czemu nadaje się do zastosowań wymagających precyzyjnych szczegółów wizualnych, takich jak sprzęt medyczny, panele sterowania przemysłowego i interfejsy inteligentnego domu.

Pod względem konstrukcji fizycznej, CH101WX05C-CT zachowuje smukły i lekki profil, o całkowitej grubości 4,45 mm (w tym PCBA i komponenty) i wymiarach 143,4 mm szerokości i 228,9 mm wysokości, ułatwiając integrację z urządzeniami o ograniczonej przestrzeni. Struktura modułu obejmuje czujnik szklany, SCA (klej dystansowy i osłonowy) oraz warstwę buforową z pianki; ta wielowarstwowa konstrukcja zwiększa trwałość i zapewnia czułość dotykową podczas dłuższego użytkowania.

Jeśli chodzi o łączność, moduł posiada płytę interfejsu HDMI 46×50×5 mm, obsługującą wysokiej jakości transmisję wideo z różnych źródeł cyfrowych. Ten interfejs, w połączeniu z połączeniem USB ekranu dotykowego, ułatwia bezproblemową integrację z systemami wbudowanymi, sprzętem przemysłowym i elektroniką użytkową. Moduł jest kompatybilny z wieloma systemami operacyjnymi, w tym Windows, Linux, macOS i Raspberry Pi, dzięki czemu nadaje się do systemów wbudowanych, terminali samoobsługowych i urządzeń interaktywnych.

Podsumowując, CH101WX05C-CT to dobrze zbalansowany moduł TFT LCD, który łączy w sobie wyświetlacz o wysokiej rozdzielczości, czuły dotyk pojemnościowy i elastyczne interfejsy w kompaktowej i trwałej konstrukcji. Ma zastosowanie w wielu branżach, takich jak automatyka przemysłowa, instrumenty medyczne, sterowanie inteligentnym domem i wyświetlacze samochodowe, zapewniając niezawodne i konfigurowalne rozwiązania wyświetlania, aby sprostać potrzebom nowoczesnych aplikacji wbudowanych.

Cechy:

Kompaktowe i smukłe wymiary zewnętrzne
CH101WX05C-CT charakteryzuje się kompaktowym rozmiarem 143,4 mm szerokości i 228,9 mm wysokości, o łącznej grubości zaledwie 4,45 mm, w tym PCBA i komponenty. Ten smukły kształt pozwala na łatwą integrację z urządzeniami o ograniczonej przestrzeni, dzięki czemu nadaje się do zastosowań wymagających lekkich i cienkich modułów wyświetlaczy.

Wyświetlacz o wysokiej rozdzielczości
Dzięki rozdzielczości 800 (RGB) × 1280 pikseli, CH101WX05C-CT zapewnia ostre i szczegółowe obrazy. Ta rozdzielczość obsługuje wyraźne renderowanie zarówno tekstu, jak i grafiki, co jest niezbędne w zastosowaniach takich jak panele sterowania przemysłowego i urządzenia medyczne, które wymagają precyzyjnego wyjścia wizualnego.

Interfejs HDMI LCD
Moduł jest wyposażony w płytę interfejsu HDMI (46 mm × 50 mm × 5 mm), umożliwiającą wysokiej jakości cyfrowe wejście wideo. Interfejs HDMI zapewnia stabilną i szybką transmisję danych, która jest kompatybilna z szeroką gamą nowoczesnych urządzeń i systemów wbudowanych, ułatwiając bezproblemową integrację.

Szerokie kąty widzenia
Wyświetlacz oferuje kąt widzenia 80 stopni we wszystkich kierunkach (w górę, w dół, w lewo, w prawo). Ten szeroki kąt widzenia zapewnia, że ekran zachowuje spójną dokładność kolorów i jasność nawet podczas oglądania z ekstremalnych kątów, co jest korzystne w środowiskach wieloużytkownikowych lub w zastosowaniach, w których wyświetlacz jest oglądany z różnych pozycji.

Parametry techniczne:

Wsparcie i usługi:

Chenghao Optoelectronic zapewnia kompleksowe wsparcie i usługi dla modułu wyświetlacza CH101WX05C-CT, aby zapewnić satysfakcję klienta i płynną integrację produktu. Po zakupie CH101WX05C-CT klienci korzystają z rocznej gwarancji, w której wszelkie wady produktu lub usterki są rozwiązywane niezwłocznie. W ciągu 30 dni od dostawy wadliwe jednostki mogą zostać wymienione, aby zminimalizować przestoje i utrzymać wydajność operacyjną.

Wsparcie techniczne jest kluczowym elementem oferty usług Chenghao. Ich doświadczony zespół techniczny jest dostępny, aby zapewnić zdalną pomoc w przypadku jakichkolwiek problemów napotkanych podczas testowania lub wdrażania modułu CH101WX05C-CT. Obejmuje to wskazówki dotyczące instalacji, rozwiązywania problemów i optymalizacji wydajności modułu zgodnie z konkretnymi wymaganiami aplikacji.

Zapewnienie jakości jest gwarantowane poprzez ścisłe kontrole i testy przed wysyłką. Moduły CH101WX05C-CT przechodzą rygorystyczne procesy kontroli jakości, aby zapewnić zgodność ze standardami branżowymi i certyfikatami, takimi jak CE i RoHS. Ponadto Chenghao może na żądanie dostarczyć klientom odpowiednie dokumenty certyfikacyjne, ułatwiając zgodność z wymogami regulacyjnymi.

Logistyka i pakowanie są obsługiwane z należytą starannością, aby chronić delikatne moduły wyświetlaczy podczas transportu. Każda jednostka jest bezpiecznie pakowana za pomocą piankowej wyściółki wewnątrz pudełek eksportowych, a całkowita waga na pudełko jest kontrolowana, aby uniknąć uszkodzeń. W przypadku większych przesyłek do ochrony stosowane są palety lub drewniane ramy.

Zaangażowanie Chenghao Optoelectronic w zadowolenie klienta wykracza poza dostawę produktu. Utrzymują długoterminowe partnerstwa z ekspresowymi firmami logistycznymi, aby oferować konkurencyjne stawki za wysyłkę i terminową dostawę. Klienci są zachęcani do kontaktu z zespołami sprzedaży i technicznymi w celu uzyskania wszelkich pytań lub potrzeb związanych z modułem CH101WX05C-CT

FAQ:

P1: Jaka to marka i model pojemnościowego ekranu dotykowego TFT LCD?

A1: Ten ekran dotykowy pochodzi od Chenghao Optoelectronic, numer modelu CH101WX05C-CT.

P2: Czy ten produkt posiada jakieś certyfikaty?

A2: Tak, ekran dotykowy CH101WX05C-CT posiada certyfikaty CE, RoHS i FCC.

P3: Czy istnieje minimalne zamówienie (MOQ) dla tego produktu?

A3: Nie, nie ma minimalnej ilości zamówienia dla tego produktu z ekranem dotykowym.

P4: Jak produkt jest pakowany do dostawy?

A4: Wszystkie produkty są starannie pakowane, aby zapewnić bezpieczeństwo. Małe rozmiary wykorzystują opakowanie taca plus karton, a większe rozmiary wykorzystują gniazdo piankowe plus karton. Opakowanie może być również dostosowane do wymagań klienta.

P5: Jaki jest typowy czas dostawy i warunki płatności dla tego ekranu dotykowego?

A5: Czas dostawy wynosi zazwyczaj od 3 do 7 dni. Płatności można dokonać za pośrednictwem TT lub innych uzgodnionych metod.

P6: Jaka jest zdolność dostawcza Chenghao Optoelectronic dla tego produktu?

A6: Chenghao Optoelectronic może dostarczyć do 20 000 000 sztuk miesięcznie ekranu dotykowego CH101WX05C-CT.
