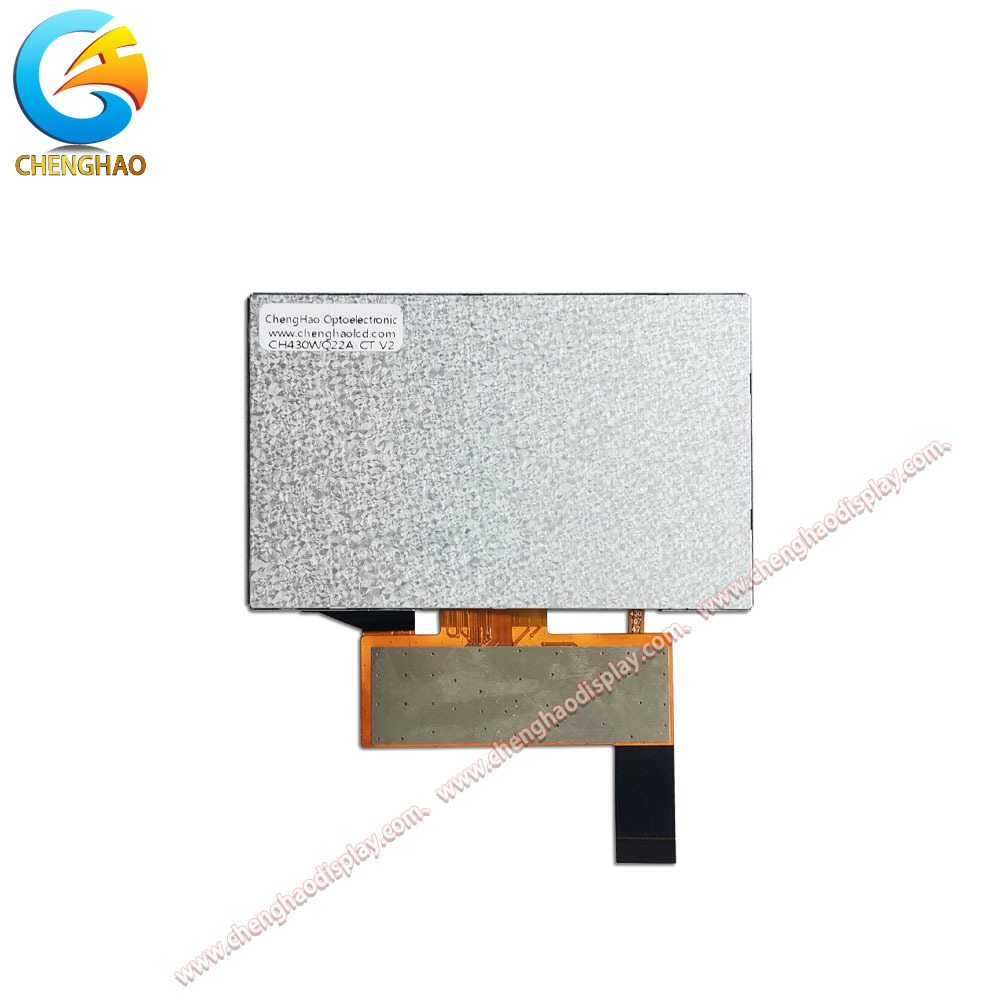

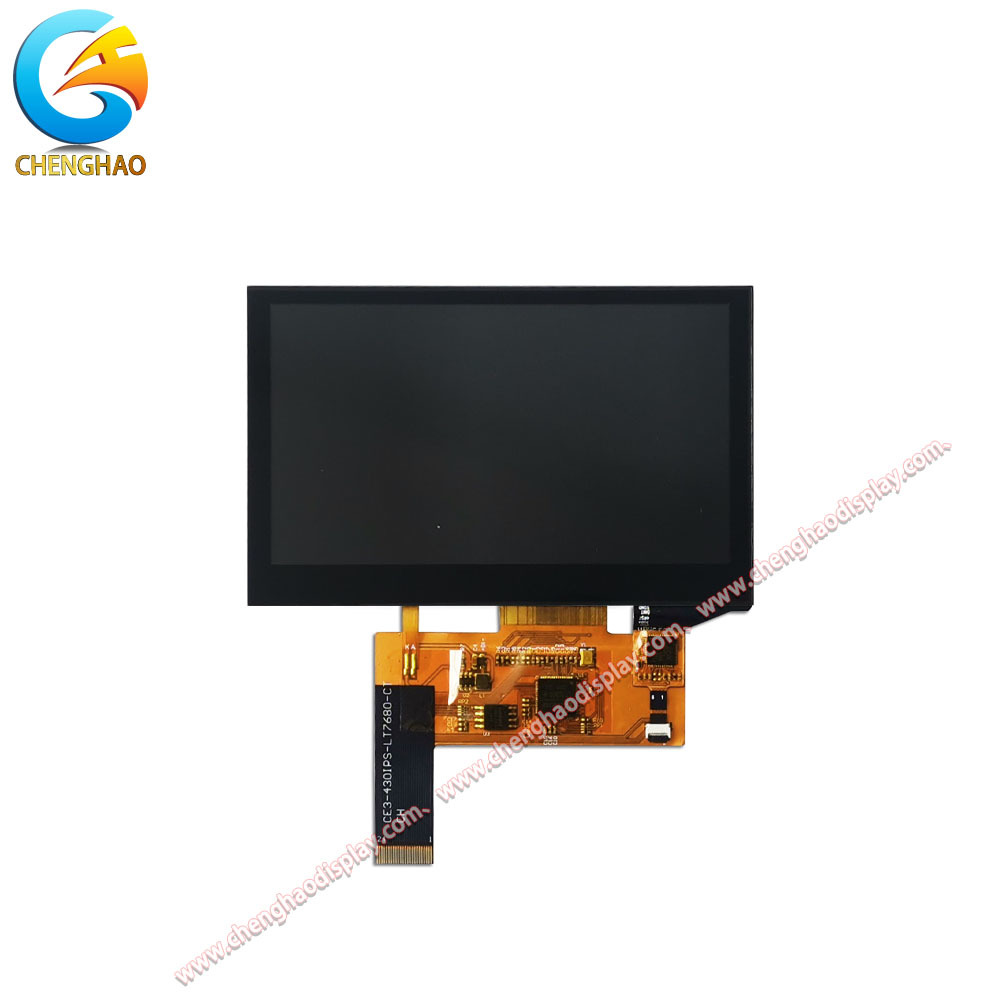

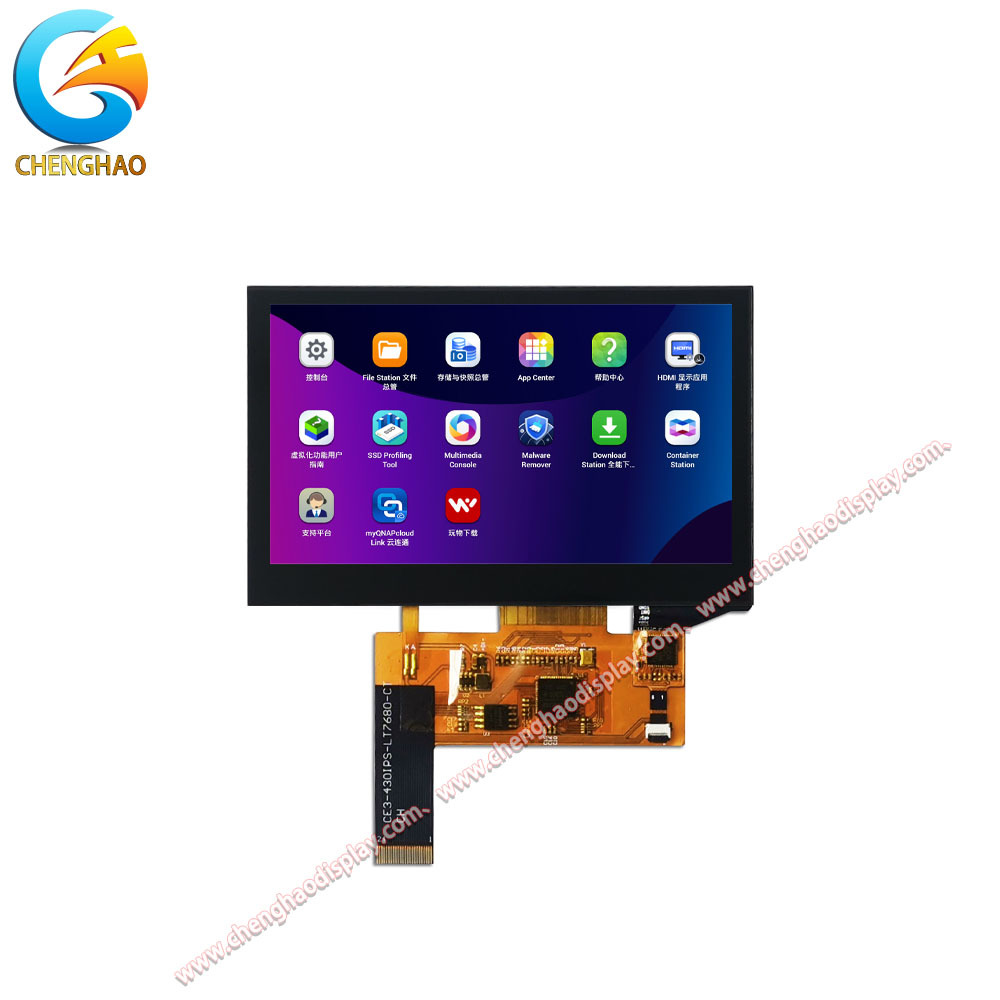

Moduł wyświetlania ekranu dotykowego o szerokiej temperaturze o pojemności 24 szpilów 4,3 cala

Opis produktu:

CH430WQ22A-CT to wysokowydajny moduł TFT LCD o przekątnej 4,3 cala, zaprojektowany z myślą o wymagających zastosowaniach przemysłowych, motoryzacyjnych i konsumenckich. Posiada panel IPS z orientacją poziomą i ostrością 800x480 pikseli, zapewniając żywe wizualizacje w 16 milionach kolorów. Szerokie kąty widzenia 80/80/80/80 zapewniają spójną jakość obrazu z niemal każdego kierunku. Zintegrowana technologia pojemnościowego dotyku (interfejs IIC) oferuje płynną i responsywną obsługę. Zbudowany, aby wytrzymać trudne warunki, działa niezawodnie w zakresie od -20°C do +70°C. Dla wszechstronnej integracji systemu moduł wykorzystuje 24-pinowy FPC i obsługuje głównie interfejs SPI, z opcjami dla MCU, RGB, LVDS i innych po dostosowaniu. Jego kompaktowe wymiary (105,5x67,2x4,75 mm) i wysoka jasność (standardowo 800 cd/m²) sprawiają, że jest to idealne rozwiązanie dla zastosowań o ograniczonej przestrzeni i wysokiej widoczności.

Cechy:

CH430WQ22A-CT wyróżnia się połączeniem solidnych specyfikacji i adaptacyjnej konstrukcji:

• Zoptymalizowany, kompaktowy kształt: Dzięki rozmiarowi modułu 105,5x67,2 mm i smukłemu profilowi 4,75 mm, maksymalizuje obszar wyświetlania (obszar aktywny 95,04x53,86 mm) w minimalnej przestrzeni, idealny do urządzeń przenośnych i wbudowanych.

• Wyraźność i wydajność kolorów: Rozdzielczość 800x480 WVGA zapewnia wystarczającą szczegółowość dla złożonych interfejsów, a głębia 16 milionów kolorów i współczynnik kontrastu 800:1 zapewniają bogate, realistyczne obrazy.

• Doskonała widoczność: Technologia IPS gwarantuje spójny kolor i przejrzystość w ultraszerokim kącie widzenia 80 stopni we wszystkich kierunkach. Wysoka jasność podświetlenia 800 cd/m² (możliwość dostosowania do 1500 cd/m²) zapewnia czytelność nawet w bezpośrednim świetle słonecznym.

• Wszechstronna łączność: Chociaż domyślnie skonfigurowany z interfejsem SPI na 24-pinowym FPC, jego architektura obsługuje łatwą adaptację do protokołów MCU, RGB lub LVDS, oferując znaczną elastyczność dla różnych platform sprzętowych.

• Odporność na warunki środowiskowe: Zaprojektowany z myślą o niezawodności, obsługuje rozszerzony zakres temperatur pracy (-20°C do +70°C) i warunki przechowywania do -30°C, dzięki czemu nadaje się zarówno do zastosowań wewnętrznych, jak i zewnętrznych.

• Nowoczesny interfejs dotykowy: Włączenie pojemnościowego panelu dotykowego (PCAP) z komunikacją IIC zapewnia trwałe, wielodotykowe rozwiązanie odporne na zużycie powierzchni, przewyższające tradycyjne ekrany dotykowe rezystancyjne.

Parametry techniczne:

Dostosowywanie:

W Chenghao Optoelectronic rozumiemy, że standardowe moduły mogą nie pasować do każdego unikalnego zastosowania. CH430WQ22A-CT służy jako doskonała platforma do szerokiego dostosowywania, aby spełnić Twoje dokładne specyfikacje. Nasz elastyczny proces dostosowywania obejmuje:

(1) Dostosowanie interfejsu i FPC: Wybierz optymalny interfejs (SPI, MCU, RGB, MIPI, LVDS, EDP, HDMI) dla płyty głównej Twojego systemu. Możemy dostosować kształt, długość, sztywność i wyprowadzenia FPC (poza standardowym 24-pinowym), aby dopasować je do Twojego projektu mechanicznego i potrzeb połączeniowych.

(2) Dostrajanie optyczne i środowiskowe: Dostosuj jasność podświetlenia z zakresu standardowego (300-1000 cd/m²) do 2800 cd/m² dla czytelności w świetle słonecznym. Możemy zastosować powłoki antyodblaskowe (AG) lub antyrefleksyjne (AR). Temperaturę pracy można dostosować do środowisk komercyjnych (0~50°C), przemysłowych (-20~70°C) lub ekstremalnych (-45~90°C).

(3) Modyfikacje mechaniczne i dotykowe: Dostosuj kształt i grubość szkła ochronnego oraz dodaj otwory lub nadruk sitodrukowy (logo, ikony). Możesz wybrać różne rozwiązania dotykowe: zachować dotyk pojemnościowy, przełączyć się na dotyk rezystancyjny dla wprowadzania za pomocą rysika lub zamówić wersję tylko z wyświetlaczem bez panelu dotykowego.

(4) Ulepszone funkcje niezawodności: Dodaj ekranowanie EMI lub wzmocnione połączenia, aby zapewnić stabilną pracę w środowiskach o dużym natężeniu zakłóceń elektrycznych.
Nasz zespół inżynierów współpracuje z Tobą od koncepcji do produkcji, zapewniając, że Twój dostosowany wariant CH430WQ22A-CT integruje się bezproblemowo i działa niezawodnie.

Wsparcie i usługi:

Chenghao Optoelectronic zobowiązuje się do zapewnienia doskonałego wsparcia i usług dla modułu CH430WQ22A-CT. Nasz dedykowany zespół obsługi klienta jest dostępny, aby pomóc Ci w przypadku jakichkolwiek pytań związanych ze specyfikacjami modułu, instalacją i opcjami dostosowywania.

Oferujemy szczegółową dokumentację, w tym instrukcje montażu, specyfikacje techniczne i procesy dostosowywania, dzięki czemu możesz zmaksymalizować możliwości modułu. Ponadto nasz zespół wsparcia technicznego jest wyposażony w pomoc w rozwiązywaniu wszelkich problemów, które mogą wystąpić po instalacji, oferując wskazówki, aby zapewnić płynne działanie.

Utrzymujemy również solidną politykę gwarancyjną, wzmacniając nasze zaangażowanie w jakość i satysfakcję klienta. Zaufaj Chenghao Optoelectronic jako swojemu niezawodnemu partnerowi w osiąganiu niestandardowych rozwiązań wyświetlania dostosowanych do Twoich specyficznych potrzeb.

FAQ:

P1: Jaki jest numer modelu modułu wyświetlacza LCD?

O1: Numer modelu modułu wyświetlacza LCD to CH430WQ22A-CT.

P2: Jakie certyfikaty posiada ten moduł wyświetlacza LCD?

O2: Ten produkt posiada certyfikaty CE, RoHS i FCC.

P3: Jakie jest minimalne zamówienie dla modułu wyświetlacza LCD Chenghao Optoelectronic?

O3: Minimalna ilość zamówienia to 100 sztuk.

P4: Jak produkt jest pakowany, aby zapewnić bezpieczeństwo podczas wysyłki?

O4: Wszystkie produkty są odpowiednio pakowane, aby zapewnić ich bezpieczeństwo. Produkty o małych rozmiarach są pakowane za pomocą tacy i kartonu, a produkty o większych rozmiarach za pomocą gniazda z pianki i kartonu. Opakowanie można również dostosować do wymagań klientów.

P5: Jakie są typowe terminy dostawy i warunki płatności?

O5: Czas dostawy wynosi zazwyczaj od 3 do 7 dni. Warunki płatności obejmują TT (przelew telegraficzny) lub inne uzgodnione metody.

P6: Jaka jest zdolność produkcyjna tego modułu wyświetlacza LCD?

O6: Chenghao Optoelectronic może dostarczyć do 50 000 000 sztuk miesięcznie.
