4,3-calowy moduł wyświetlacza LCD TFT klasy przemysłowej o rozdzielczości 800×480 i kącie widzenia 80 stopni

Opis produktu:

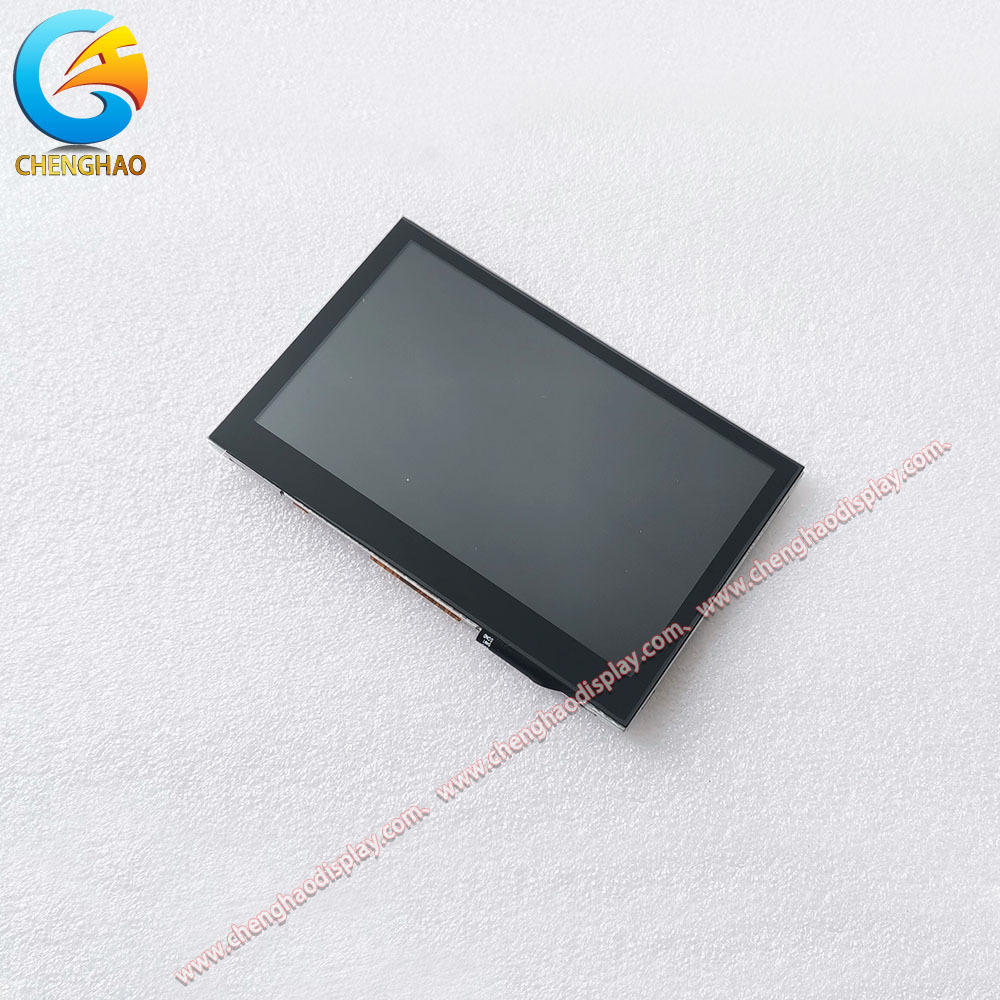

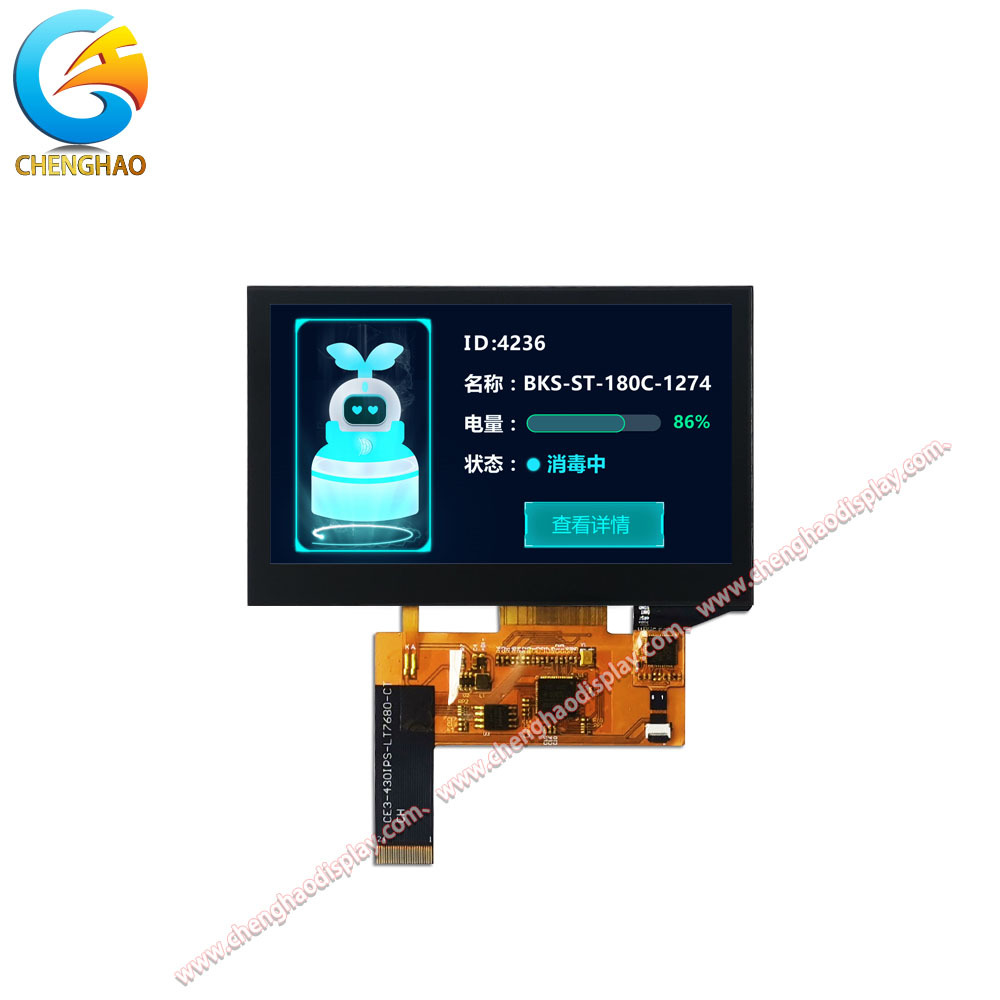

CH430WQ22A-CT to wysokowydajny, 4,3-calowy moduł wyświetlacza TFT LCD w orientacji poziomej, zintegrowany z funkcją pojemnościowego dotyku, zaprojektowany dla zastosowań przemysłowych i profesjonalnych. Oferując wyraźną rozdzielczość 800x480, zapewnia żywe wizualizacje w 16 milionach kolorów ze współczynnikiem kontrastu 800:1 i wysoką jasnością 800 cd/m² (obsługuje dostosowanie w zakresie 300~1500 cd/m²). Wykorzystując technologię IPS transmissive normally black, oferuje kąt widzenia 80/80/80/80, zapewniając wyraźną widoczność z dowolnej orientacji.

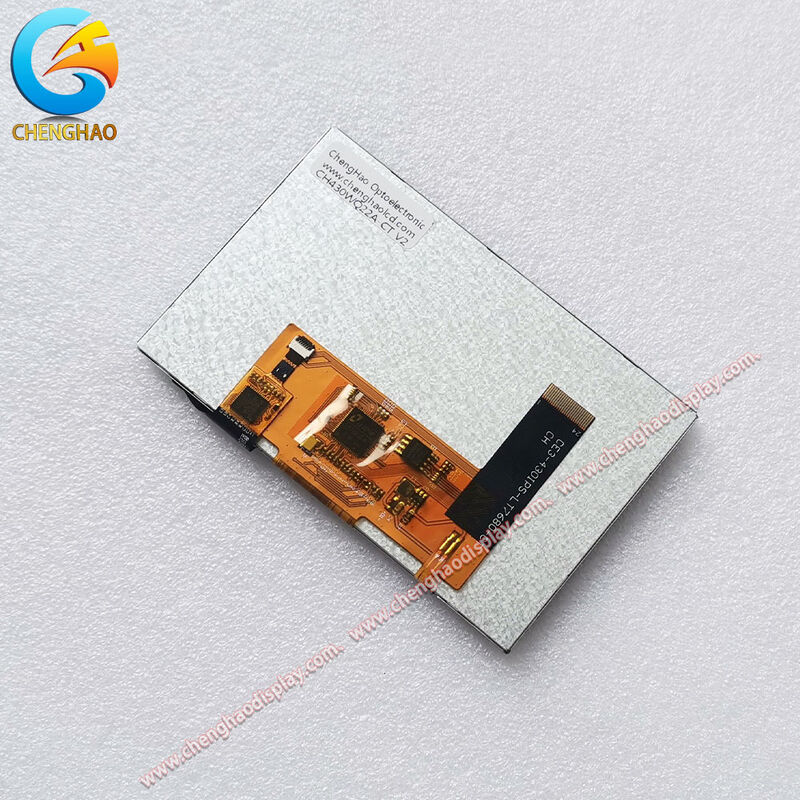

		Moduł posiada 24-pinowy interfejs FPC, obsługujący SPI jako standard z konfigurowalnymi opcjami, w tym MCU, RGB, LVDS i HDMI. Jego kompaktowe wymiary (105,567,24,75 mm) z aktywnym obszarem 95,04*53,86 mm sprawiają, że idealnie nadaje się do urządzeń o ograniczonej przestrzeni. Wyposażony w pojemnościowy dotyk interfejsu IIC (opcjonalnie rezystancyjny lub bez dotyku), działa stabilnie w zakresie temperatur -20~+70℃, a temperatura przechowywania sięga -30~+80℃, co jest odpowiednie dla trudnych warunków przemysłowych.

Cechy:

• Panel IPS o ultra szerokim kącie widzenia
  Wyświetlacz IPS transmissive normally black zapewnia jednolity kąt widzenia 80° we wszystkich czterech kierunkach, eliminując zniekształcenia kolorów i zapewniając spójną widoczność w przypadku wspólnych operacji przemysłowych.

• Wysoka jasność i konfigurowalne natężenie światła
  Dzięki standardowej jasności 800 cd/m² i zakresowi dostosowania 300~1500 cd/m², moduł zachowuje czytelność nawet w silnym świetle otoczenia, idealny do użytku na zewnątrz lub w miejscach przemysłowych o dużym natężeniu światła.

• Elastyczna kompatybilność interfejsu
  Obsługuje SPI jako domyślny, z rozszerzalnymi opcjami, w tym MCU, RGB, LVDS i HDMI. 24-pinowa konstrukcja FPC zapewnia stabilną transmisję sygnału dla różnych przemysłowych systemów sterowania.

• Szeroka tolerancja temperatury
  Temperatura pracy od -20℃ do 70℃ i temperatura przechowywania od -30℃ do 80℃ umożliwiają niezawodne działanie w ekstremalnych warunkach, takich jak monitoring na zewnątrz i urządzenia automatyki przemysłowej.

• Podwójne opcje dotyku z precyzyjną reakcją
  Dotyk pojemnościowy (interfejs IIC) jako standard, z dostępnymi alternatywami dotyku rezystancyjnego lub bez dotyku, zaspokajając różne potrzeby operacyjne, takie jak scenariusze dotyku w rękawicach w fabrykach.

Parametry techniczne:

Dostosowywanie:

Jako moduł wyświetlacza przemysłowego szyty na miarę, CH430WQ22A-CT oferuje kompleksowe usługi dostosowywania, aby spełnić różnorodne wymagania klientów, z następującymi kluczowymi opcjami:

Po pierwsze, dostosowywanie FPC: Wspieramy spersonalizowany projekt kształtu, struktury i liczby pinów FPC, dostosowując się do specyficznej przestrzeni instalacyjnej i potrzeb połączeniowych Twoich urządzeń.

Po drugie, dostosowywanie interfejsu: Oprócz standardowego interfejsu SPI, zapewniamy kompleksowe dostosowywanie wielu interfejsów, w tym MCU, RGB, MIPI, LVDS, EDP i HDMI, zapewniając bezproblemową integrację z Twoimi systemami sterowania.

Po trzecie, dostrajanie jasności podświetlenia: Domyślną jasność 800 cd/m² można regulować w zakresie 300~1500 cd/m², a wybrane modele mogą osiągnąć nawet 2800 cd/m² dla scenariuszy o bardzo wysokiej jasności.

Po czwarte, rozszerzenie zakresu temperatur: Oferujemy dostosowane zakresy temperatur pracy od -10~+60℃ do -45~+90℃, umożliwiając modułowi wytrzymanie ekstremalnego zimna lub ciepła w specjalnych środowiskach przemysłowych.

Po piąte, personalizacja osłony szklanej: Dostosuj kształt, grubość, pozycje otworów i nadruk sitodrukowy osłony szklanej zgodnie z potrzebami strukturalnymi i brandingowymi Twojego urządzenia.

Po szóste, wybór rozwiązania dotykowego: Wybierz pomiędzy dotykiem pojemnościowym, dotykiem rezystancyjnym lub wersjami bez dotyku w oparciu o scenariusze zastosowań.

Dodatkowo, zapewniamy powłokę antyrefleksyjną i obróbkę przeciwzakłóceniową (EMI), aby zwiększyć adaptację modułu do trudnych warunków pracy.

Wsparcie i usługi:

Chenghao Optoelectronic zobowiązuje się do zapewnienia kompleksowego wsparcia i usług dla modułu wyświetlacza CH430WQ22A-CT, zapewniając naszym klientom płynne doświadczenie integracji.

Po pierwsze, konsultacje techniczne: Nasz profesjonalny zespół inżynierów oferuje bezpłatne konsultacje przedsprzedażowe, w tym wskazówki dotyczące wyboru modułu, analizę kompatybilności interfejsu i projektowanie rozwiązań dostosowywania, aby pomóc Ci zoptymalizować dopasowanie produktu.

Po drugie, dostarczanie próbek: Zapewniamy bezpłatne lub tanie próbki do testowania, umożliwiając weryfikację wydajności, kompatybilności i trwałości modułu w Twoich rzeczywistych urządzeniach przed zamówieniami masowymi.

Po trzecie, wsparcie w zakresie dostosowywania: Przypisujemy dedykowanych kierowników projektów do śledzenia Twoich wniosków o dostosowanie, od potwierdzenia rysunku projektowego po produkcję prototypu i testowanie, zapewniając, że wszystkie dostosowane parametry spełniają Twoje specyfikacje.

Po czwarte, zapewnienie jakości: Wszystkie moduły przechodzą rygorystyczne testy starzeniowe, testy cyklu temperaturowego i testy niezawodności przed dostawą. Zapewniamy kompleksową gwarancję jakości i terminowe usługi posprzedażowe.

Po piąte, wsparcie dokumentacji: Oferujemy szczegółowe karty katalogowe, instrukcje obsługi, dokumenty definicji interfejsu i przewodniki po rozwoju sterowników, aby ułatwić proces integracji i debugowania produktu.

FAQ:

P1: Jaka jest natywna rozdzielczość CH430WQ22A-CT?

O: Ma natywną rozdzielczość 800×480 pikseli (WVGA) w orientacji poziomej.

P2: Czy mogę używać tego wyświetlacza bez panelu dotykowego?

O: Tak, panel dotykowy jest opcjonalny — możesz zamówić go z dotykiem pojemnościowym, dotykiem rezystancyjnym lub wcale.

P3: Jakie interfejsy obsługuje ten moduł od razu po wyjęciu z pudełka?

O: Standardowa wersja używa SPI, ale można ją dostosować do obsługi MCU, RGB, LVDS, MIPI, eDP lub HDMI.

P4: Czy ten wyświetlacz nadaje się do użytku na zewnątrz?

O: Z jasnością do 1500 cd/m² (konfigurowalną), dobrze sprawdza się w jasnych środowiskach, szczególnie z opcjami antyrefleksyjnymi.

P5: Jaki jest zakres temperatur pracy?

O: Standardowy zakres to -20°C do +70°C; na życzenie dostępne są rozszerzone zakresy do -45°C i do +90°C.
