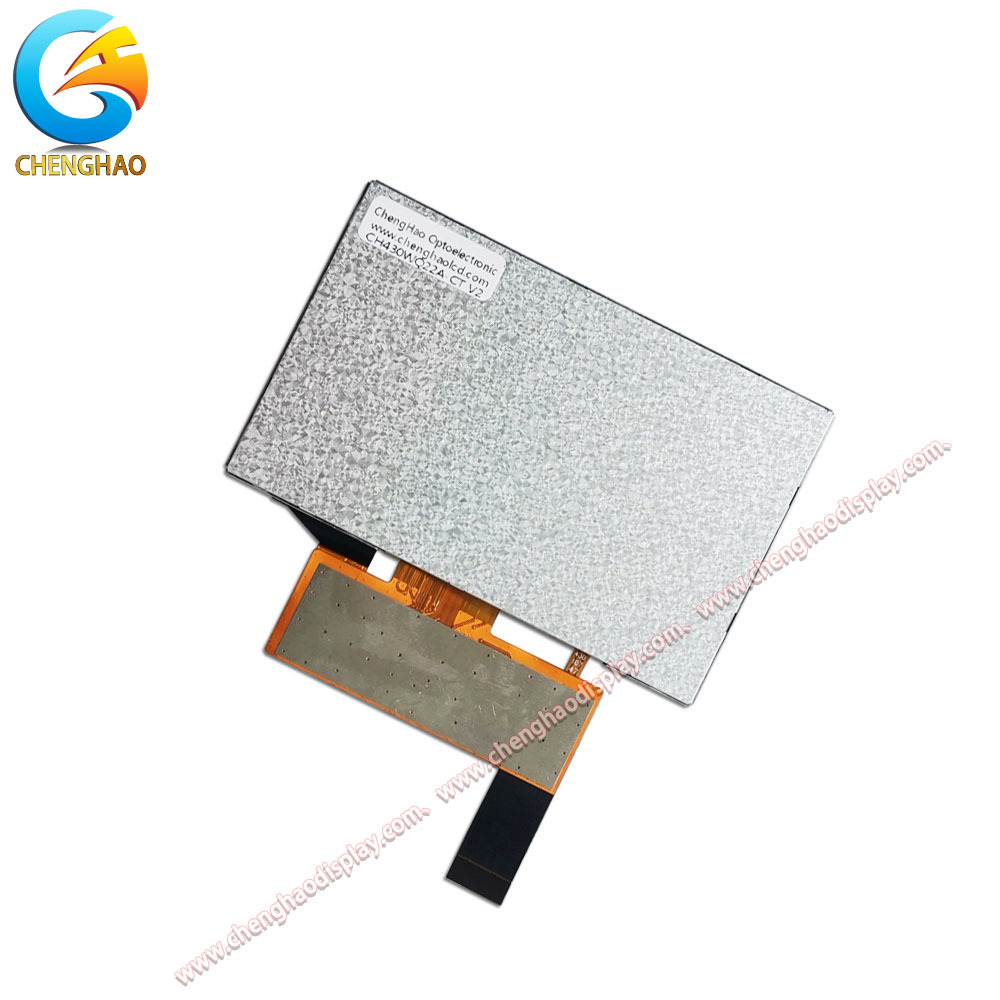

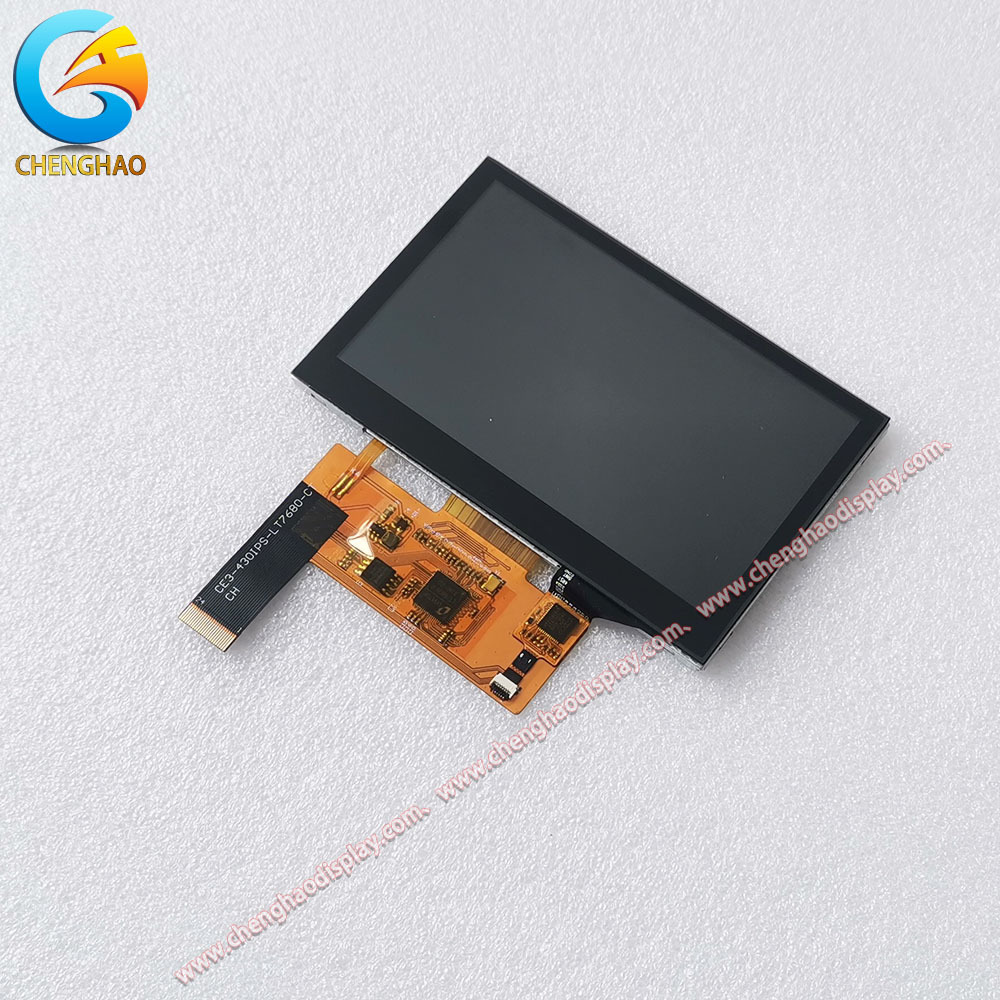

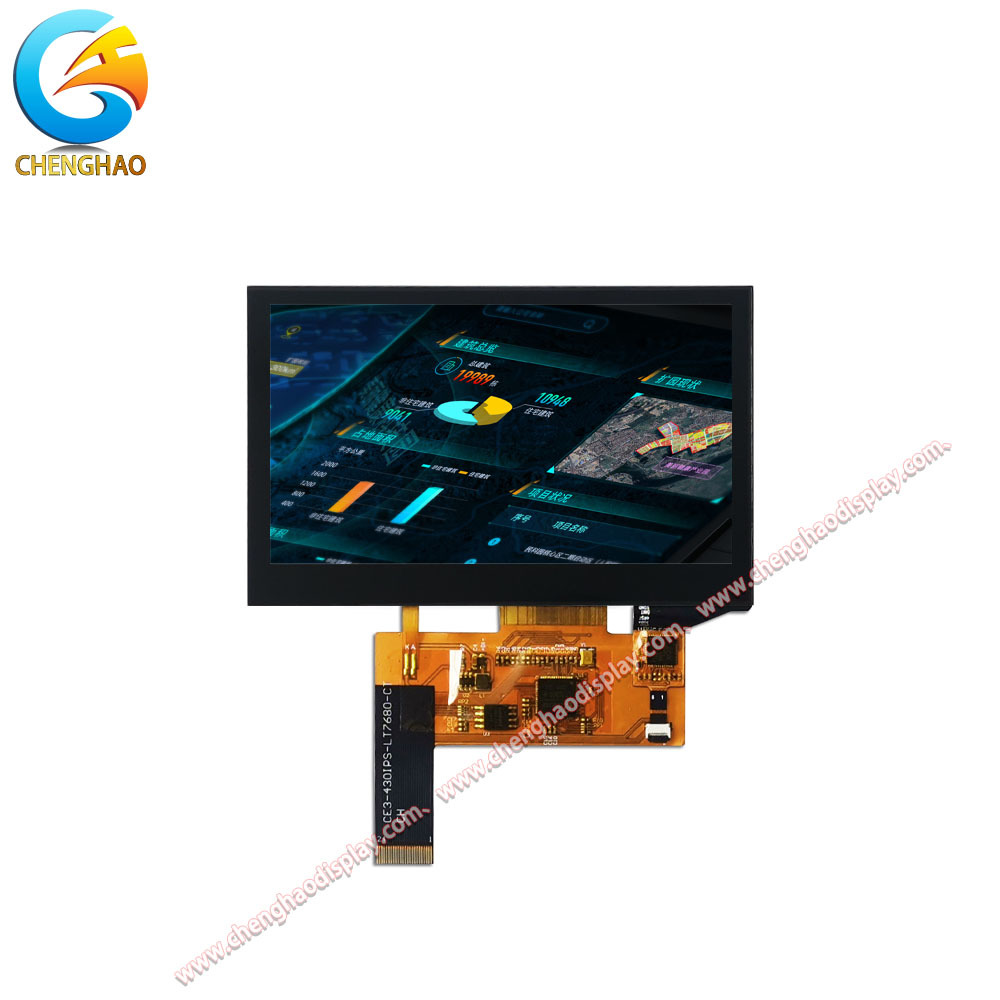

4.3 cali TFT Display Module 800x480 IPS Lcd 24 pin SPI Display z pojemnościowym dotykiem

Opis produktu:

CH430WQ22A-CT to 4,3-calowy moduł wyświetlacza TFT LCD z pojemnościowym dotykiem, zaprojektowany do szerokiego zakresu zastosowań przemysłowych i konsumenckich.Moduł dostarcza ostre obrazy i czysty tekst, dzięki czemu nadaje się do interfejsów człowiek-maszyna (HMI), przenośnych urządzeń i przyrządów.

Moduł wykorzystuje panel IPS (In-Plane Switching) z transmisywnym, zwykle czarnym trybem wyświetlania, oferujący szeroki kąt widzenia 80/80/80/80 (z lewej/prawej/w górę/dołu).Zapewnia to spójny kolor i kontrast, nawet gdy patrzy się z krzywych kierunków. Z typowym jasnością 800 cd/m2 (przystosowany od 300 do 1500 cd/m2), ekran pozostaje czytelny w jasnym świetle otoczenia.7 milionów kolorów (16M) i współczynnik kontrastu 800:1, zapewniając żywe i dobrze zróżnicowane wizualne efekty.
		Wbudowany pojemnościowy panel dotykowy wykorzystuje interfejs I2C dla szybkiej i niezawodnej odpowiedzi dotykowej.ale moduł może być dostosowany do obsługi MCUElastyczny obwód drukowany (FPC) ma 24 szpilki, umożliwiając łatwą integrację z różnymi projektami systemów. Zakres temperatury roboczej wynosi od 20 °C do +70 °C, a temperatura przechowywania od 30 °C do +80 °C, zapewniając niezawodną wydajność w trudnych warunkach.5 mm × 67.2 mm × 4,75 mm, o powierzchni aktywnej 95,04 mm × 53,86 mm.

Podsumowując, CH430WQ22A-CT łączy w sobie wysokiej jasności wyświetlacz IPS, czuły pojemnościowy dotyk i elastyczne opcje interfejsu,co czyni go idealnym wyborem dla aplikacji wymagających solidnej wydajności i dostosowania.

Charakterystyka:

• Wyświetlacz IPS o wysokiej jasnościZ typową jasnością 800 cd/m2 (i możliwością dostosowania do 1500 cd/m2), moduł zapewnia doskonałą czytelność na zewnątrz.Technologia IPS zapewnia spójne kolory i szerokie kąty widzenia 80°/80°/80°/80°, zapewniając widoczność zawartości z niemal każdego kierunku bez zmiany koloru;

• Pojemnościowy dotyk z interfejsem I2C¢ Zintegrowany pojemnościowy panel dotykowy zapewnia płynną, wielo-dotkniętą pracę.Komunikacja I2C upraszcza integrację i zmniejsza liczbę wymaganych GPIO w porównaniu z rozwiązaniami dotykowymi o rezystywnym działaniu;

• Elastyczne opcje interfejsuPodczas gdy domyślny interfejs wyświetlania jest SPI, moduł może być dostosowany do obsługi MCU, RGB, LVDS, HDMI i innych standardowych interfejsów.Ta adaptacyjność pozwala projektantom dopasować moduł do szerokiej gamy procesorów hosta i architektury systemu;

• Kompaktny i wytrzymały projekt mechanicznyModuł mierzy tylko 105,5 mm × 67,2 mm × 4,75 mm, co czyni go odpowiednim do zastosowań o ograniczonej przestrzeni.Zakres temperatury pracy (od 20 °C do +70 °C) i zakres przechowywania (od 30 °C do +80 °C) gwarantują niezawodną wydajność w środowiskach przemysłowych i motoryzacyjnych;

• Szeroka możliwość dostosowywaniaW przypadku, gdy użytkownicy nie mają dostępu do urządzeń FPC, mogą korzystać z usług FPC, które umożliwiają użytkownikom wprowadzenie nowych rozwiązań.dodanie środków przeciwbroniowych, a także zabezpieczenie EMI, co czyni CH430WQ22A-CT wszechstronną platformą do projektowania na zamówienie;

Parametry techniczne:

Dostosowanie:

Jako profesjonalny producent modułów TFT LCD, Chenghao Optoelectronic oferuje szerokie opcje dostosowywania do CH430WQ22A-CT w celu spełnienia specyficznych wymagań aplikacyjnych.Proces personalizacji zazwyczaj obejmuje następujące kroki::

(1) Analiza wymogów. Nasz zespół inżynierów współpracuje z klientem w celu zrozumienia środowiska aplikacji, preferencji interfejsu, ograniczeń mechanicznych i celów wydajności.

(2) Dostosowanie FPC elastyczny obwód drukowany może być dostosowany do kształtu, struktury i liczby pinów (domyślnie 24 piny).Zapewnia to optymalne sterowanie i kompatybilność z układem PCB klienta.

(3) Wybór interfejsu wyświetlania Ta elastyczność umożliwia modułowi bezpośrednie podłączenie do systemu hosta bez dodatkowych konwerterów.

(4) Regulowanie jasności Jest to kluczowe dla zastosowań zewnętrznych lub oświetleniowych.

(5) Rozszerzenie temperatury pracy ̇ Standardowy zakres pracy wynosi od 20 °C do +70 °C. Wersje niestandardowe mogą być zaprojektowane dla temperatury od 10 °C do +60 °C lub rozszerzone do 45 °C do +90 °C, odpowiednie do pojazdów,przemysłowe, lub do stosowania na zewnątrz.

(6) Dostosowanie pokrywy szklanej do potrzeb użytkownika .

(7) Opcje panelu dotykowego Moduł jest wyposażony w pojemnościowy panel dotykowy (interfejs I2C). Klienci mogą wybrać opór dotykowy lub opcję bez dotyku, w zależności od kosztów i potrzeb aplikacji.

(8) Ulepszenia optyczne i osłony przeciw interferencji elektromagnetycznej (EMI) mogą być dodane w celu poprawy integralności sygnału w hałaśliwych warunkach.

(9) Prototyp i walidacja ️ Po sfinalizowaniu specyfikacji dostosowania, produkujemy prototypy do testowania i zatwierdzania.

Wykorzystując te możliwości personalizacji, CH430WQ22A-CT można przekształcić w rozwiązanie dostosowane do potrzeb klienta, które idealnie pasuje do projektu produktu.

Wsparcie i usługi:

Chenghao Optoelectronic zapewnia kompleksowe wsparcie techniczne i usługi posprzedażowe w celu zapewnienia pomyślnej integracji i długoterminowej niezawodności modułu wyświetlania CH430WQ22A-CT.

Wsparcie techniczne
Konsultacje przedsprzedażowe Nasze inżynierowie aplikacji pomagają klientom wybrać odpowiedni interfejs, jasność, zakres temperatur i konfigurację mechaniczną w oparciu o ich wymagania projektowe.
Wytyczne dotyczące integracji Oferujemy szczegółowe arkusze danych, schematy pin-out, specyfikacje czasu interfejsu i przykładowy kod dla powszechnych platform (np. Arduino, Raspberry Pi, STM32).
Pomoc w projektowaniu dostosowanym do potrzeb: W przypadku dostosowanych wersji współpracujemy z klientami przez cały cykl rozwoju, od definicji specyfikacji po walidację prototypu.

Zapewnienie jakości
Każdy moduł jest poddawany rygorystycznym testom na jednolitość wyświetlacza, wrażliwość dotykową, wydajność elektryczną i odporność na działanie środowiska.
Zapewniamy standardowe gwarancje w branży (zwykle 12-24 miesiące) i możemy zaoferować przedłużoną gwarancję dla aplikacji o wysokiej niezawodności.

Logistyka i łańcuch dostaw
Elastyczne ilości zamówień od małych partii do masowej produkcji.
Wysyłka na całym świecie w odpowiednim opakowaniu anty-statycznym i szokującym.
Programy zarządzania zapasami w celu dostarczania w terminie.

Usługa posprzedażna
Dedykowany zespół obsługi klienta do śledzenia zamówień, zapytań technicznych i zamówień.
Usługi analizy awarii i naprawy modułów objętych gwarancją.
Ciągłe ulepszanie produktu w oparciu o informacje zwrotne od klientów.

Oferując te usługi wsparcia, chcemy, aby CH430WQ22A-CT nie był tylko elementem wyświetlacza, ale pełnym rozwiązaniem, które przyspieszy rozwój i wdrożenie produktu.

Częste pytania:

P1: Jakie certyfikaty posiada moduł wyświetlacza LCD Chenghao Optoelectronic CH430WQ22A-CT?

A1: Moduł wyświetlacza LCD CH430WQ22A-CT posiada certyfikat CE, RoHS i FCC, zapewniając zgodność z międzynarodowymi normami bezpieczeństwa i ochrony środowiska.

P2: Jaka jest minimalna ilość zamówienia dla modułu wyświetlania LCD CH430WQ22A-CT?

Odpowiedź: Minimalna ilość zamówienia dla tego produktu wynosi 100 sztuk.

P3: W jaki sposób moduł wyświetlacza LCD CH430WQ22A-CT jest pakowany do wysyłki?

A3: Wszystkie produkty są bezpiecznie pakowane w celu zapewnienia bezpieczeństwa podczas transportu.Opakowania mogą być również dostosowane do wymagań klientów.

P4: Jaki jest typowy czas dostawy zamówienia modułu wyświetlania LCD CH430WQ22A-CT?

Odpowiedź: Czas dostawy wynosi zazwyczaj od 3 do 7 dni od potwierdzenia zamówienia.

P5: Jakie warunki płatności są akceptowane przy zakupie modułu wyświetlacza LCD CH430WQ22A-CT?

A5: Akceptowane warunki płatności obejmują TT (Telegrafic Transfer) i inne uzgodnione metody.
