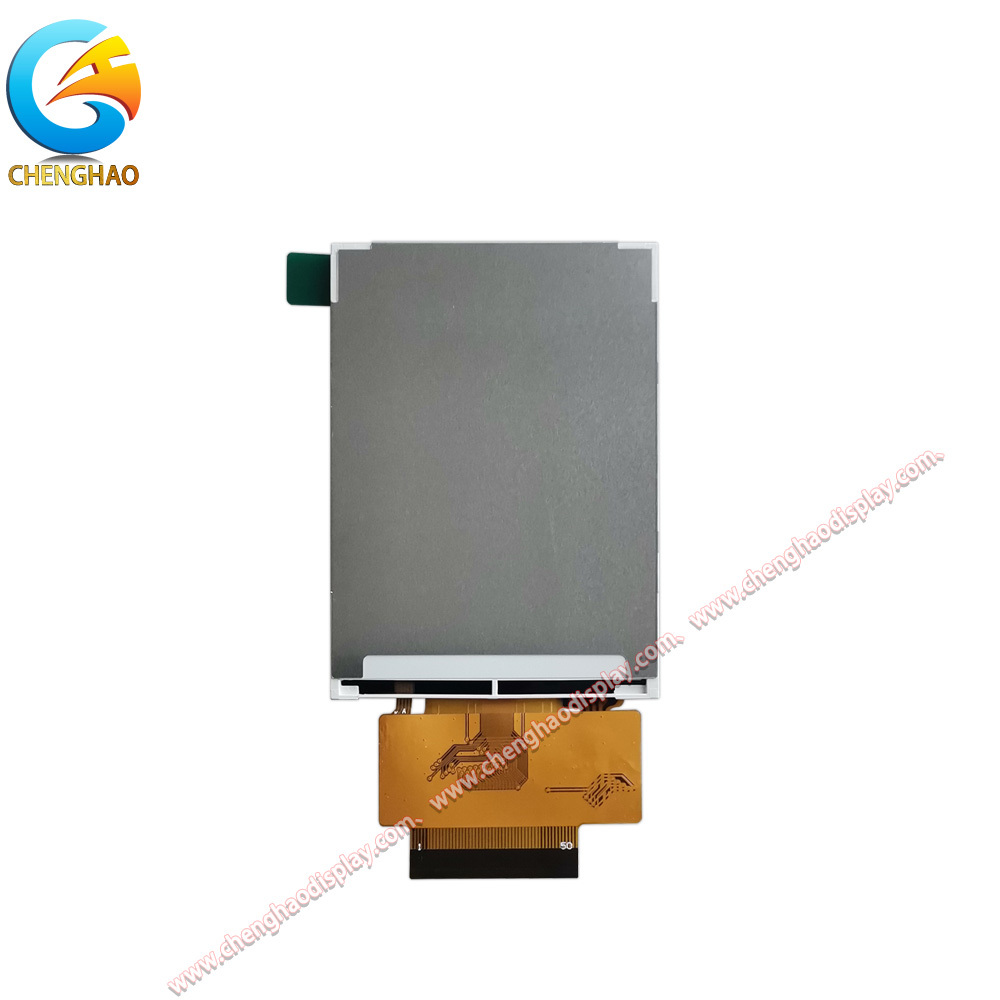

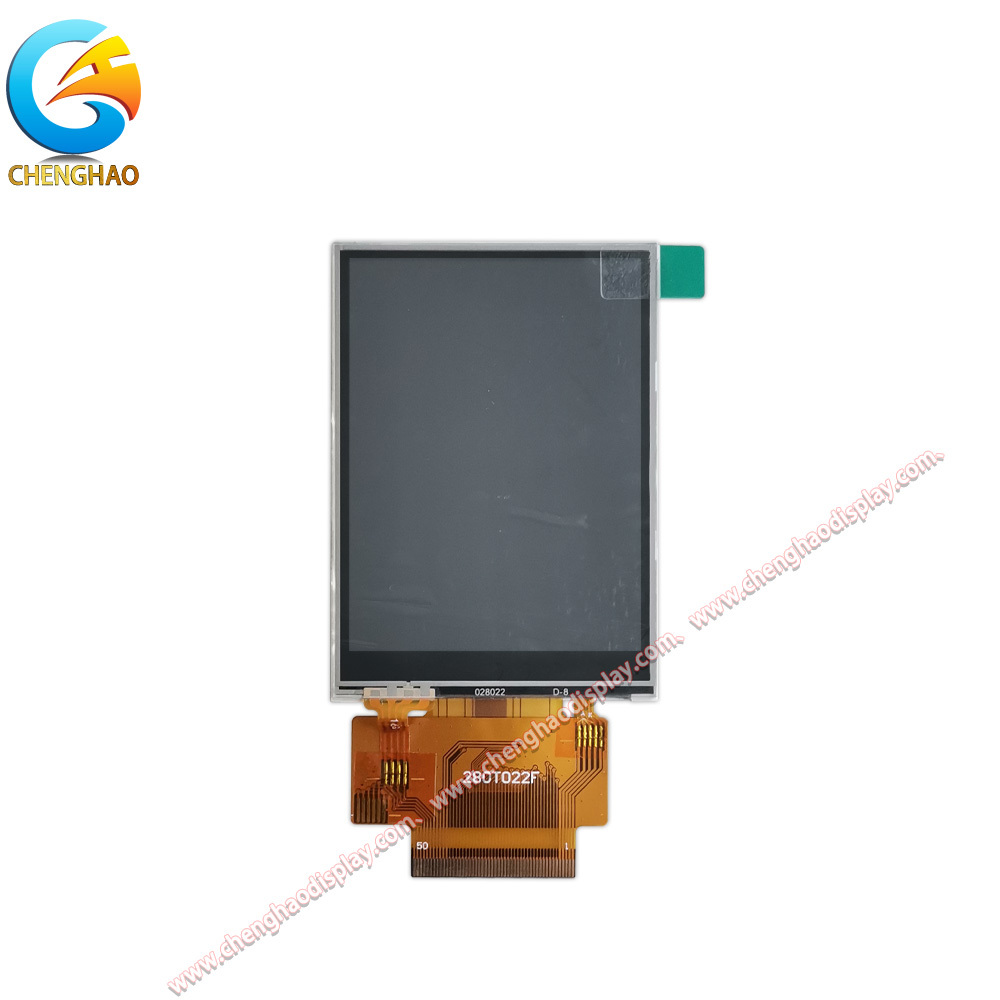

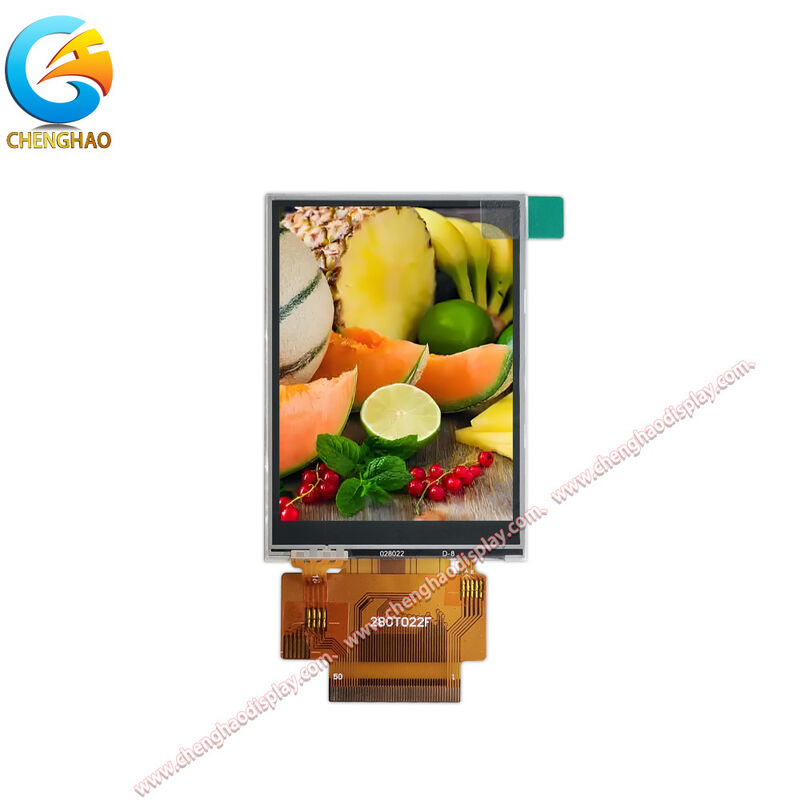

2,8-calowy wyświetlacz IPS TFT LCD 240x320 z dotykiem rezystancyjnym i wieloma interfejsami

Opis produktu:

CH280QV22F-T to wysokowydajny moduł wyświetlacza TFT LCD o przekątnej 2,8 cala, zaprojektowany przez Chenghao Optoelectronic do wszechstronnych zastosowań wbudowanych. Posiada rozdzielczość QVGA 240x320 pikseli, zapewniając ostre i szczegółowe wizualizacje w 65 tysiącach kolorów w kompaktowym obszarze aktywnym 43,2 x 57,6 mm. Wykorzystując technologię IPS (In-Plane Switching), moduł zapewnia wyjątkowo szerokie kąty widzenia 80/80/80/80 (góra/dół/lewo/prawo), zapewniając spójną jakość obrazu z wielu perspektyw.

Moduł ten integruje rezystancyjny panel dotykowy z interfejsem USB, oferując niezawodne i precyzyjne sterowanie wejściem. Dla większej elastyczności projektowej, rozwiązanie dotykowe może być opcjonalnie ulepszone do dotyku pojemnościowego lub całkowicie pominięte w zależności od wymagań projektu. Wyświetlacz charakteryzuje się wysoką jasnością 500 cd/m², z możliwością dostosowania od 300 do 1000 cd/m², aby dopasować się do różnych warunków oświetleniowych. Został zaprojektowany do niezawodnej pracy w szerokim zakresie temperatur od -20°C do +70°C, co czyni go odpowiednim do zastosowań przemysłowych, motoryzacyjnych i zewnętrznych.

Aby zapewnić bezproblemową integrację, CH280QV22F-T obsługuje wiele protokołów interfejsu, w tym SPI, MCU (równoległy) i RGB, zapewniając programistom wszechstronne opcje łączności. Kompaktowe wymiary fizyczne 50,0 x 69,2 x 3,4 mm i 50-pinowe złącze FPC ułatwiają instalację w konstrukcjach o ograniczonej przestrzeni.

Cechy:

• Doskonałe wrażenia wizualne IPS:Dzięki symetrycznym kątom widzenia 80 stopni we wszystkich kierunkach, panel IPS gwarantuje minimalne przesunięcie kolorów i utratę kontrastu, co czyni go idealnym do zastosowań, w których wielu użytkowników ogląda ekran z różnych kątów.

• Kompatybilność z wieloma interfejsami: Inżynierowie mogą wybierać spośród interfejsów SPI, MCU lub RGB, aby dopasować je do architektury swojego systemu. Ta elastyczność upraszcza projektowanie sprzętu i zmniejsza potrzebę stosowania zewnętrznych układów scalonych mostków lub złożonej konwersji sygnału.

• Wytrzymałość na warunki środowiskowe: Zaprojektowany do trudnych warunków, moduł działa w zakresie od -20°C do +70°C i przechowuje się w zakresie od -30°C do +80°C. Ta wytrzymałość zapewnia stabilną wydajność w panelach sterowania przemysłowego, deskach rozdzielczych samochodowych i sprzęcie do monitorowania medycznego.

• Konfigurowalna jasność i dotyk:Standardowa jasność 500 cd/m² może być dostosowana w zakresie od 300 do 1000 cd/m² dla czytelności w świetle słonecznym lub oszczędności energii. Ponadto standardowy dotyk rezystancyjny można zamienić na dotyk pojemnościowy lub brak dotyku, co pozwala na precyzyjne dopasowanie do potrzeb interakcji użytkownika i celów kosztowych.

Parametry techniczne:

Dostosowywanie:

Chenghao Optoelectronic oferuje szerokie usługi dostosowywania modułu CH280QV22F-T, pozwalając na idealne dopasowanie do konkretnych potrzeb aplikacji. Nasz proces dostosowywania jest oparty na współpracy i obejmuje następujące kluczowe aspekty:

1) Dostosowywanie FPC i złącza: Możemy modyfikować kształt, długość, strukturę i liczbę pinów elastycznego obwodu drukowanego (FPC) (od standardowych 50 pinów), aby dopasować je do unikalnego układu PCB i konstrukcji obudowy, upraszczając montaż i poprawiając niezawodność.

2) Opcje interfejsu wyświetlacza: Oprócz standardowej obsługi SPI, MCU i RGB, możemy zintegrować inne interfejsy, takie jak MIPI, LVDS, EDP lub HDMI na żądanie, zapewniając kompatybilność z procesorem hosta lub systemem-on-chip.

3) Dostrajanie jasności podświetlenia: Dostosuj jasność podświetlenia LED w zakresie od 300 cd/m² do 1000 cd/m² (z opcjami do 1500 cd/m² dla specyficznych potrzeb), aby uzyskać optymalną widoczność w środowiskach od słabego oświetlenia wewnętrznego po bezpośrednie światło słoneczne.

4) Rozszerzony zakres temperatur: Temperaturę roboczą można dostosować do szerszych lub specjalistycznych zakresów, takich jak -45°C do +90°C dla zastosowań w ekstremalnych warunkach, zapewniając stabilność działania w najtrudniejszych warunkach.

5) Szkło ochronne i ulepszenia optyczne: Dostosuj kształt, grubość szkła ochronnego, powłoki antyrefleksyjne (AG) lub antyrefleksyjne (AR) i dodaj nadruk sitowy (np. logo, obramowania) zarówno dla celów funkcjonalnych, jak i estetycznych.

6) Wybór panelu dotykowego: Wybierz dotyk rezystancyjny (standardowy), pojemnościowy dotyk projekcyjny dla gestów wielodotykowych lub zdecyduj się na brak panelu dotykowego w oparciu o wymagania aplikacji.

7) Ekranowanie EMI/EMC: Zintegruj ekranowanie przed zakłóceniami elektromagnetycznymi, aby spełnić surowe standardy regulacyjne i zapewnić stabilną pracę w środowiskach o dużym natężeniu zakłóceń elektrycznych.

Nasz zespół inżynierów ściśle współpracuje z Państwem od koncepcji do produkcji, dostarczając prototypy do walidacji i zapewniając, że dostosowany moduł spełnia wszystkie Państwa specyfikacje techniczne i jakościowe.

Wsparcie i usługi:

Wybór CH280QV22F-T zapewnia dostęp do kompleksowego wsparcia technicznego i obsługi klienta ze strony Chenghao Optoelectronics, systemu zaprojektowanego w celu zapewnienia sukcesu Państwa projektu od etapu rozwoju do masowej produkcji.

Dokumentacja techniczna: Uzyskaj szczegółowe definicje pinów i specyfikacje czasowe interfejsu, aby uprościć proces projektowania.

Wsparcie w zakresie projektowania i integracji: Nasi doświadczeni inżynierowie aplikacji zapewniają wskazówki dotyczące projektowania schematów, układu PCB i integracji oprogramowania sterowników dla różnych platform MCU.

Dostarczanie próbek: Oferujemy standardowe lub dostosowane jednostki próbne CH280QV22F-T do wykorzystania podczas faz prototypowania i oceny w celu weryfikacji wydajności i kompatybilności przed zamówieniem masowym.

Niezawodna produkcja i zapewnienie jakości: Wszystkie moduły przechodzą rygorystyczne testy, w tym weryfikację elektryczną, kontrolę wizualną i testy starzeniowe. Przestrzegamy surowych procedur kontroli jakości, aby zapewnić, że każda jednostka spełnia nasze wysokie standardy niezawodności i trwałości.

Elastyczne zamawianie i logistyka: Wspieramy różne wolumeny zamówień, od małych partii do badań i rozwoju po produkcję na dużą skalę. Nasi wydajni partnerzy w zakresie łańcucha dostaw i logistyki zapewniają niezawodną i terminową dostawę na całym świecie.

Serwis posprzedażny i gwarancja: Zapewniamy wsparcie gwarancyjne dla produktów standardowych. Nasz dedykowany zespół wsparcia jest gotowy pomóc Państwu w przypadku jakichkolwiek problemów technicznych lub pytań, które mogą Państwo mieć przez cały okres eksploatacji produktu.

FAQ:

P1: Jaki jest numer modelu pojemnościowego ekranu dotykowego TFT LCD?

O1: Numer modelu to CH280QV22F-T.

P2: Jakie certyfikaty posiada ten ekran dotykowy?

O2: Posiada certyfikaty CE, RoHS i FCC.

P3: Czy istnieje minimalne wymaganie dotyczące ilości zamówienia dla tego produktu?

O3: Nie, dla tego produktu nie ma minimalnej ilości zamówienia (No MOQ).

P4: Jak produkt jest pakowany, aby zapewnić bezpieczeństwo podczas wysyłki?

O4: Wszystkie produkty są pakowane bezpiecznie. Małe rozmiary są pakowane za pomocą tacy i kartonu, a większe rozmiary za pomocą gniazda piankowego i kartonu. Opakowanie może być również dostosowane do wymagań klienta.

P5: Jaki jest typowy czas dostawy zamówień?

O5: Czas dostawy wynosi zazwyczaj od 3 do 7 dni.

P6: Jakie warunki płatności są akceptowane?

O6: Płatności można dokonać za pośrednictwem TT (przelew telegraficzny) lub innych uzgodnionych metod.

P7: Jaka jest miesięczna zdolność produkcyjna tego ekranu dotykowego?

O7: Chenghao Optoelectronic może dostarczyć do 20 000 000 sztuk miesięcznie.
