15.6" Duży ekran 30 pinów -20 +70 Moduł wyświetlacza LVDS szerokopasmowego

Opis produktu:

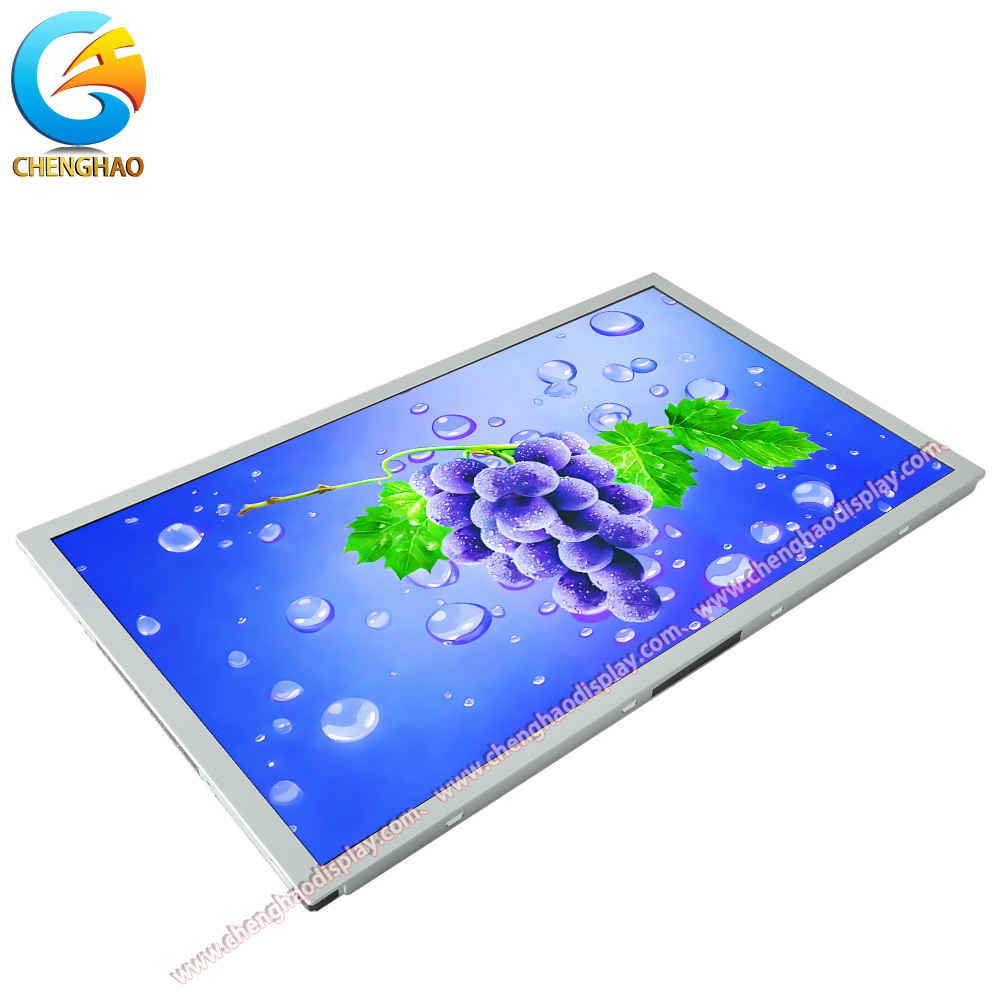

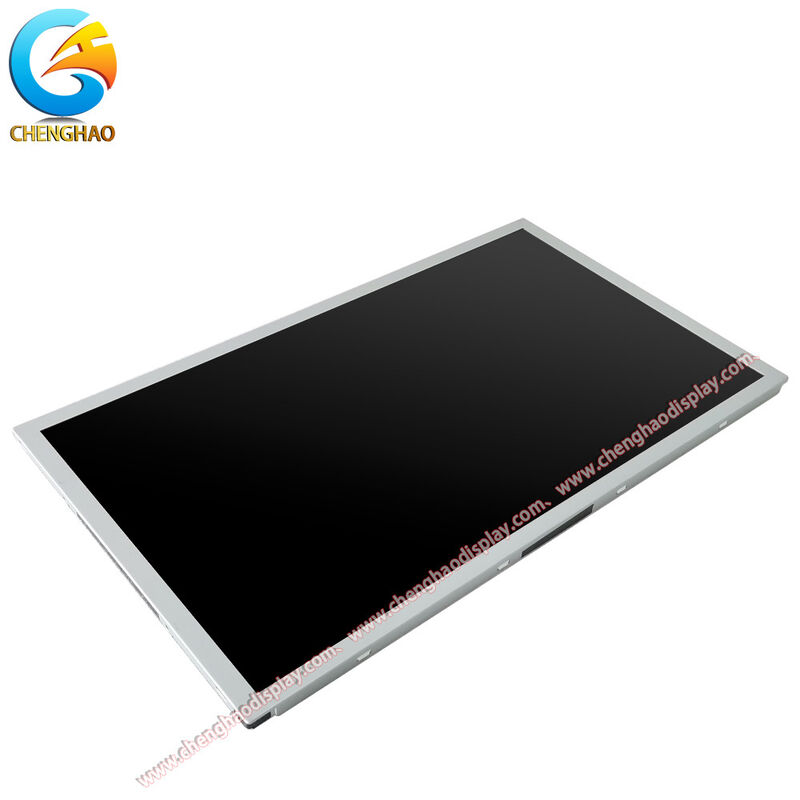

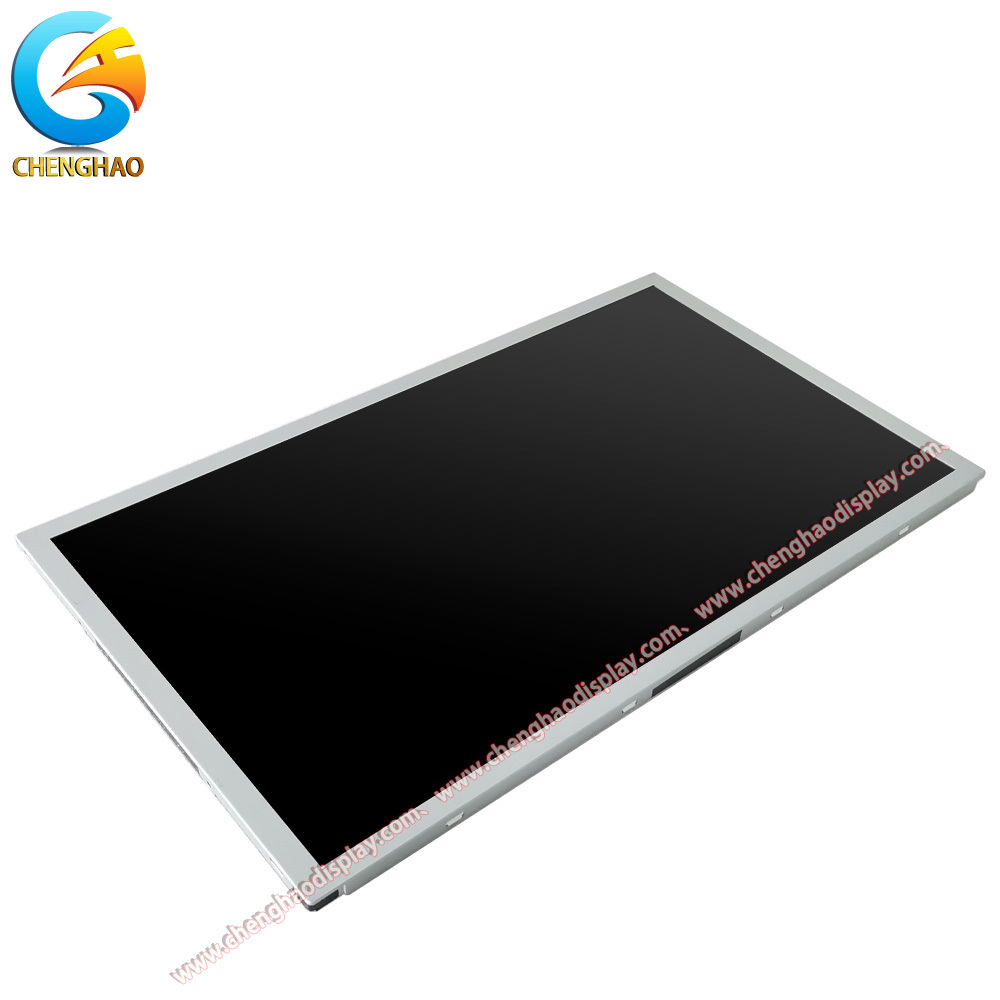

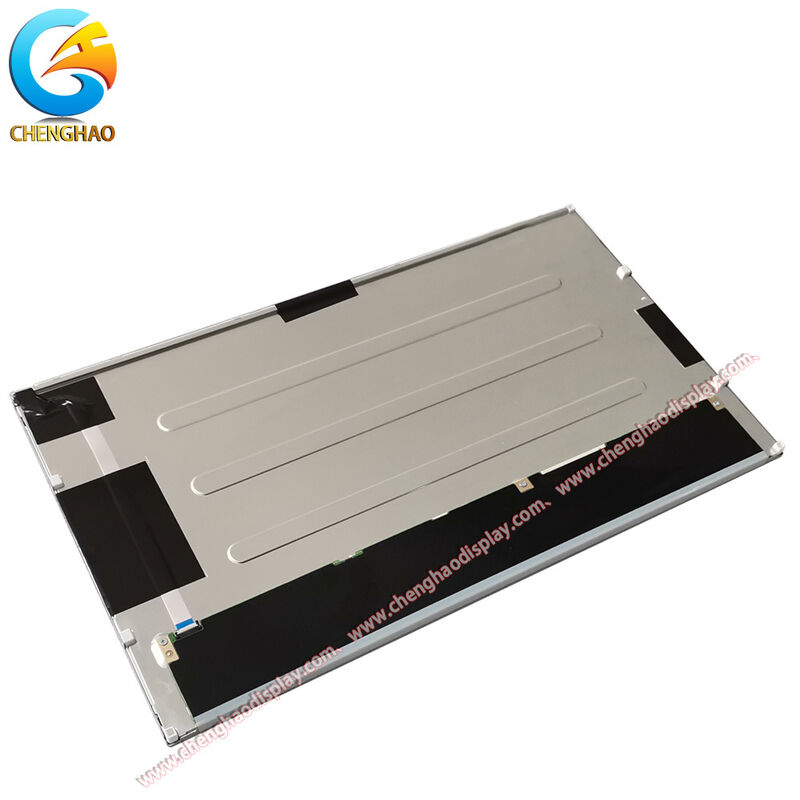

CH156FH02A to 15,6-calcowy moduł TFT LCD zaprojektowany z myślą o przejrzystości, niezawodności i wszechstronności w wymagających środowiskach wizualnych. Posiada natywną rozdzielczość Full HD 1920x1080, zapewniając ostry, szczegółowy obraz z obsługą 16,7 miliona kolorów, co gwarantuje żywe i dokładne odwzorowanie barw. Zbudowany w oparciu o architekturę TN (Twisted Nematic) transmisyjną z trybem normalnie białym, panel zapewnia szybki czas reakcji pikseli i stałą luminancję na aktywnym obszarze o wymiarach 344x193 mm. Standardowa jasność 300 cd/m² i współczynnik kontrastu 500:1 zapewniają wyraźną widoczność w typowych warunkach oświetlenia wewnętrznego.

Moduł wykorzystuje interfejs LVDS za pośrednictwem 30-pinowego elastycznego obwodu drukowanego, umożliwiając wydajną transmisję danych z dużą prędkością i niską emisją elektromagnetyczną – idealny do instalacji wrażliwych na zakłócenia. Chociaż dostarczany bez zintegrowanej funkcji dotykowej, konstrukcja umożliwia opcjonalne dodanie nakładek dotykowych pojemnościowych lub rezystancyjnych podczas produkcji, co pozwala na płynne dostosowanie do zastosowań interaktywnych. CH156FH02A działa niezawodnie w szerokim zakresie temperatur od -20°C do +70°C i może być przechowywany w warunkach od -30°C do +80°C, co świadczy o jego odporności w zmiennych warunkach termicznych.

Jako część strategii modularnej personalizacji Chenghao Optoelectronic, CH156FH02A służy jako platforma bazowa, która może być ulepszona dzięki dostosowanemu podświetleniu, rozszerzonej tolerancji temperaturowej, powłokom antyrefleksyjnym, ekranowaniu EMI oraz niestandardowym konfiguracjom mechanicznym lub optycznym. Jego zrównoważone połączenie wydajności, wytrzymałości i elastyczności sprawia, że doskonale nadaje się do systemów sterowania, sprzętu diagnostycznego, interfejsów automatyki i innych zastosowań profesjonalnych, gdzie kluczowa jest wierność wizualna i długoterminowa stabilność.

Parametry techniczne:

Cechy:

• Prawdziwa rozdzielczość Full HD 1920x1080 dla precyzyjnego obrazu
  CH156FH02A oferuje natywną rozdzielczość 1920x1080 pikseli, zapewniając wysoką gęstość pikseli na 15,6-calowym aktywnym obszarze. Ten poziom definicji zapewnia odwzorowanie drobnych szczegółów i ostry tekst – kluczowe dla aplikacji wymagających dokładnej interpretacji danych wizualnych, takich jak interfejsy monitorowania lub systemy wizualizacji technicznej, gdzie przejrzystość bezpośrednio wpływa na efektywność operacyjną.

• Solidny interfejs LVDS dla integralności sygnału odpornego na zakłócenia
  Wykorzystując 30-pinowy interfejs LVDS (Low-Voltage Differential Signaling), moduł przesyła dane wideo z minimalnym opóźnieniem i doskonałą odpornością na zakłócenia elektryczne. Ta metoda sygnalizacji różnicowej redukuje przesłuchy i zużycie energii, jednocześnie utrzymując stabilną jakość obrazu na dłuższych odcinkach kabla, co czyni go idealnym do integracji w złożonych elektromagnetycznie lub przemysłowych konfiguracjach.

• Szeroki zakres temperatur pracy od -20°C do +70°C dla niezawodności środowiskowej
  Zaprojektowany do ciągłej pracy w zakresie temperatur od -20°C do +70°C, CH156FH02A doskonale nadaje się do środowisk bez klimatyzacji. Ta szeroka zdolność temperaturowa zapewnia stałe uruchamianie, stabilność obrazu i długoterminową wydajność w miejscach takich jak wnętrza pojazdów, sprzęt terenowy lub zamknięte obudowy poddawane nagrzewaniu słonecznemu lub sezonowym wahaniom temperatury.

Wsparcie i usługi:

Chenghao Optoelectronic zapewnia kompleksowe wsparcie techniczne i usługi o wartości dodanej przez cały cykl życia modułu TFT LCD CH156FH02A. Od początkowej oceny po masowe wdrożenie, klienci korzystają z dedykowanej pomocy inżynierskiej, w tym szczegółowych arkuszy danych, schematów czasowych i schematów referencyjnych dostosowanych do interfejsu LVDS modułu i 30-pinowej konfiguracji FPC. Firma oferuje próbki do testowania integracji systemu, a także noty aplikacyjne dotyczące integralności sygnału, sekwencjonowania zasilania i wymagań dotyczących sterowania podświetleniem.
W przypadku projektów wymagających adaptacji wykraczających poza standardowe specyfikacje, zespół ds. personalizacji Chenghao ściśle współpracuje z klientami w celu wdrożenia modyfikacji – takich jak konwersja interfejsu, zwiększenie jasności lub optymalizacja szerokotemperaturowa – przy jednoczesnym zachowaniu rygorystycznej kontroli jakości zgodnej ze standardami przemysłowymi. Wsparcie po projektowe obejmuje analizę awarii, wskazówki dotyczące projektowania i zalecenia na poziomie oprogramowania układowego, aby zapewnić optymalną wydajność wyświetlacza w rzeczywistych warunkach pracy.
Dodatkowo firma utrzymuje długoterminowe planowanie dostępności produktów i powiadomienia o zakończeniu cyklu życia (EOL), aby pomóc klientom w zarządzaniu ciągłością łańcucha dostaw. Globalna koordynacja logistyczna, responsywna obsługa posprzedażna oraz dokumentacja zgodności (w tym RoHS i REACH) dodatkowo usprawniają integrację z systemami profesjonalnymi i przemysłowymi, gdzie niezawodność, identyfikowalność i zgodność z przepisami są niepodlegające negocjacjom.

Często zadawane pytania:

P1: Jaka jest marka i numer modelu tego wyświetlacza TFT LCD?

A1: Wyświetlacz TFT LCD jest produkowany przez Chenghao Optoelectronic, a numer modelu to CH156FH02A.

P2: Gdzie produkowany jest ten wyświetlacz TFT LCD?

A2: Ten produkt jest produkowany w Shenzhen w Chinach.

P3: Jakie certyfikaty posiada wyświetlacz TFT LCD CH156FH02A?

A3: Wyświetlacz posiada kilka certyfikatów, w tym CE, ISO9001, RoHS i SGS.

P4: Jaka jest minimalna ilość zamówienia i zdolność produkcyjna dla tego produktu?

A4: Minimalna ilość zamówienia to 100 sztuk, a zdolność produkcyjna wynosi do 50 000 000 sztuk miesięcznie.

P5: Jak pakowane są wyświetlacze TFT LCD i jaki jest typowy czas dostawy?

A5: Wszystkie produkty są starannie pakowane w celu zapewnienia bezpieczeństwa. Produkty małe są pakowane w tackę plus karton, podczas gdy większe rozmiary używają pianki plus karton. Dostępne są również niestandardowe opcje pakowania w zależności od wymagań klienta. Typowy czas dostawy wynosi od 3 do 7 dni.

P6: Jakie metody płatności są akceptowane przy zakupie wyświetlacza TFT LCD CH156FH02A?

A6: Płatności można dokonać za pomocą T/T, AliPay lub PayPal.
