2.25-calowy moduł wyświetlacza TFT LCD 76x284 SPI Interfejs Wysoka jasność

opis produktu

1. Opis produktu

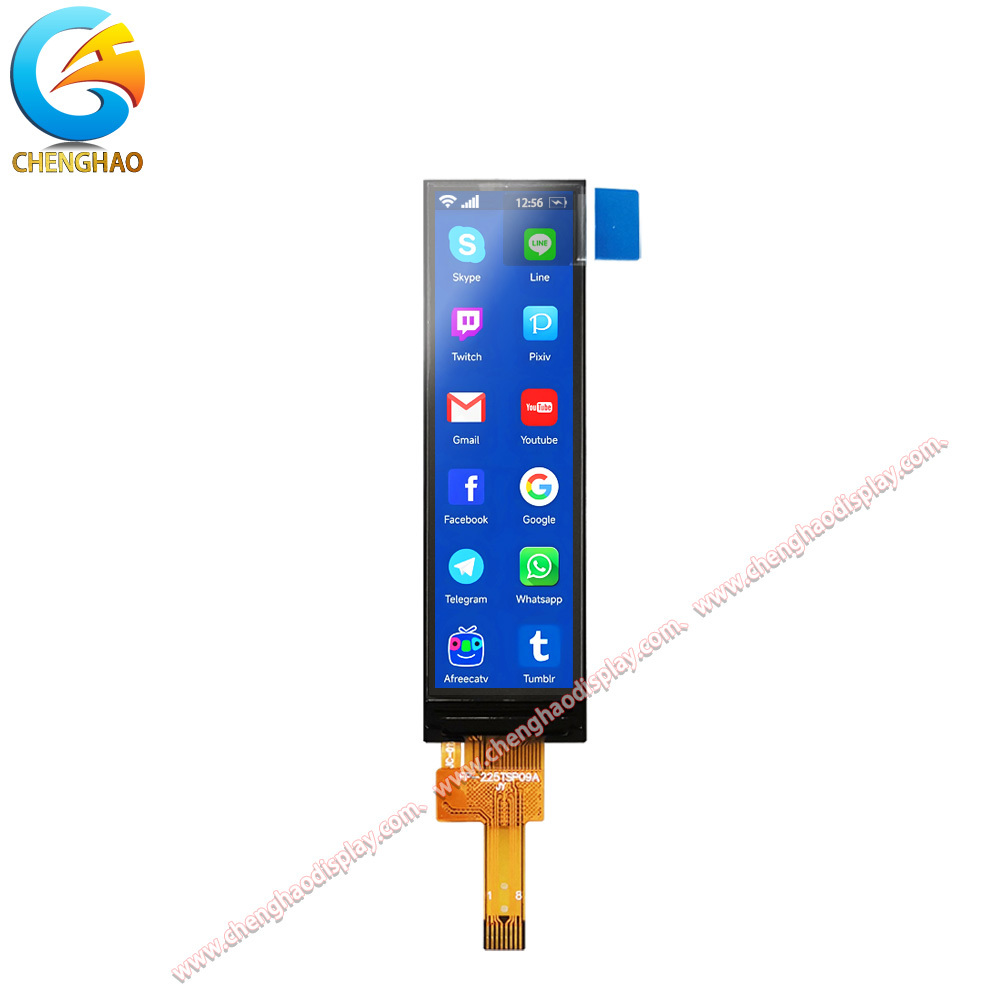

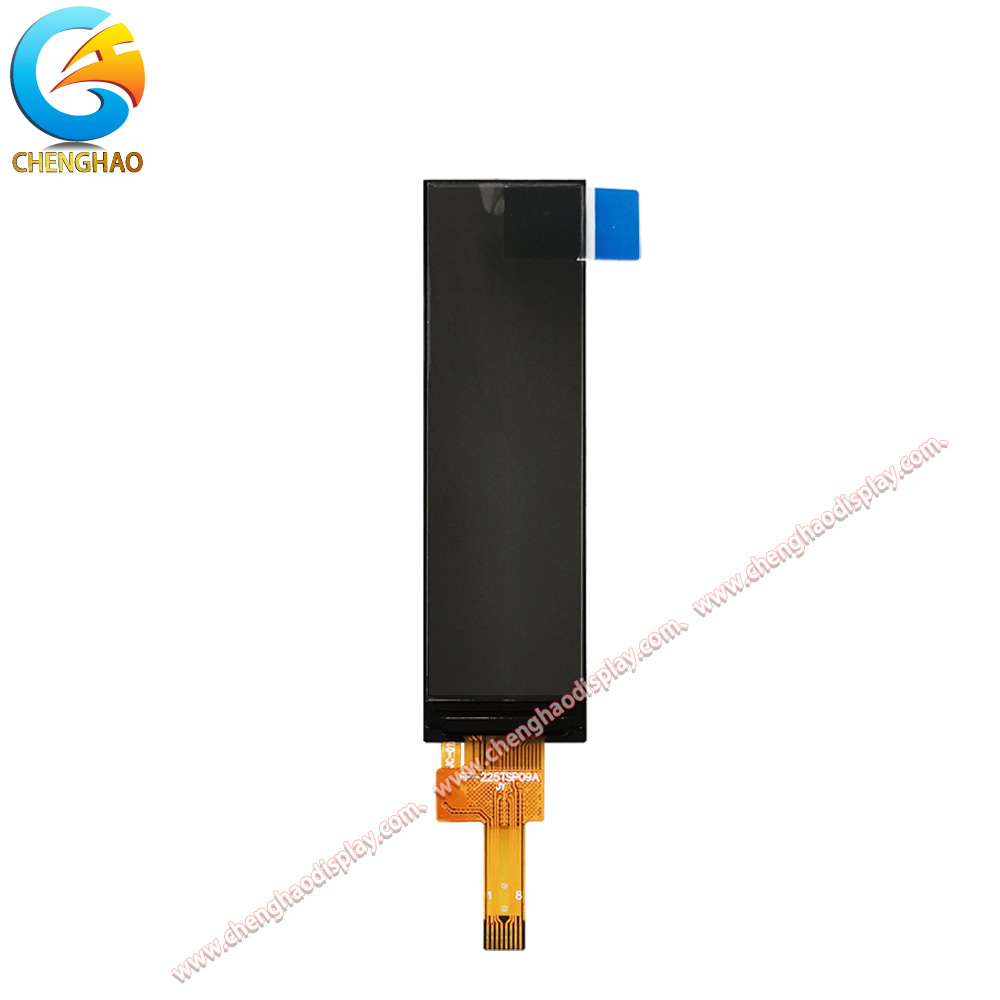

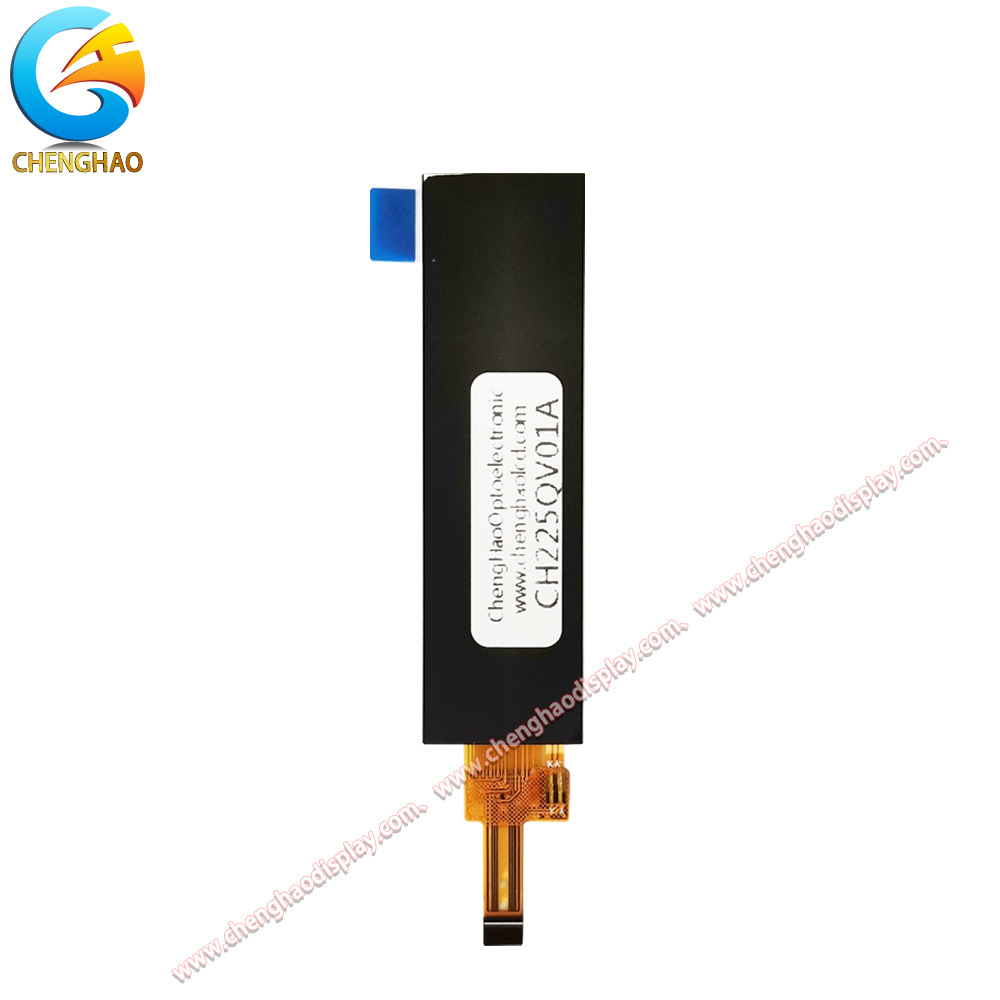

CH225QV01A to 2,25-calowy moduł a-Si TFT LCD o rozdzielczości QVGA 76x284 pikseli, przeznaczony do kompaktowych, przenośnych i przenośnych urządzeń elektronicznych. Typowa jasność wynosi 500 cd/m², co zapewnia czytelność w świetle słonecznym w zastosowaniach zewnętrznych.
Moduł wykorzystuje układ sterownika *** z 4-przewodowym interfejsem szeregowym SPI, kompatybilny z większością mikrokontrolerów przy małej liczbie pinów. Zakres temperatur pracy wynosi od -20°C do +70°C, zakres przechowywania wynosi od -30°C do +80°C. Moduł jest zgodny z dyrektywą RoHS i ma wymiary 17,90 x 62,50 mm.

2. Funkcje

·Wyświetlacz z aktywną matrycą a-Si TFT o przekątnej 2,25 cala i rozdzielczości 76*284

·Wysoka jasność wynosząca 500 cd/m² (typowo) zapewnia doskonałą czytelność w świetle słonecznym

·4-przewodowy interfejs szeregowy SPI do łatwej i szybkiej komunikacji z MCU

·Optymalny kierunek patrzenia na godzinę 12 w zastosowaniach portretowych

·Szeroki zakres temperatur pracy: -20°C do +70°C

·Konstrukcja podświetlenia LED o małej mocy, odpowiednia dla urządzeń zasilanych bateryjnie

·Cienki profil i lekka konstrukcja ułatwiająca integrację z urządzeniami przenośnymi

·Transmisyjny / Normalnie biały tryb polaryzatora zapewniający wyraźną jakość obrazu

·Zgodny z RoHS, spełniający wymogi ochrony środowiska

3. Parametry techniczne

4. Personalizacja

Personalizacja FPC, integracja z panelem dotykowym (RTP/CTP), dostępna soczewka osłonowa.

5. Wsparcie

Kompletny arkusz danych, kod inicjujący, przykładowe wsparcie, zapewnione wsparcie techniczne.

6. Często zadawane pytania

P: Jaka jest rozdzielczość wyświetlacza CH225QV01A?

Odp.: CH225QV01A ma rozdzielczość QVGA 76*284 pikseli, co zapewnia ostry obraz odpowiedni dla tekstu, ikon i podstawowej grafiki.

P: Z jakiego interfejsu korzysta ten moduł?

Odp.: Wykorzystuje 4-przewodowy interfejs szeregowy SPI, co ułatwia połączenie z większością mikrokontrolerów przy użyciu zaledwie 4 linii sterujących (CS, SCL, SDA, RS).

P: Czy ten wyświetlacz nadaje się do użytku na zewnątrz?

Odp.: Tak, przy typowej jasności 500 cd/m², wyświetlacz zapewnia dobrą czytelność w świetle słonecznym, dzięki czemu nadaje się do zastosowań zewnętrznych.

P: Jaki jest zakres temperatur roboczych?

Odp.: Zakres temperatur pracy wynosi od -20°C do +70°C, a zakres przechowywania od -30°C do +80°C, co zapewnia niezawodne działanie w różnych środowiskach.

P: Czy złącze FPC można dostosować?

Odp.: Tak, ChengHao oferuje opcje dostosowywania FPC, w tym długość, przypisanie styków i typ złącza, aby dopasować je do projektu PCB.

P: Czy do tego wyświetlacza można dodać panel dotykowy?

Odp.: Tak, w razie potrzeby możemy zintegrować pojemnościowy panel dotykowy (CTP) lub rezystancyjny panel dotykowy (RTP) lub soczewkę osłonową w celu ochrony.
