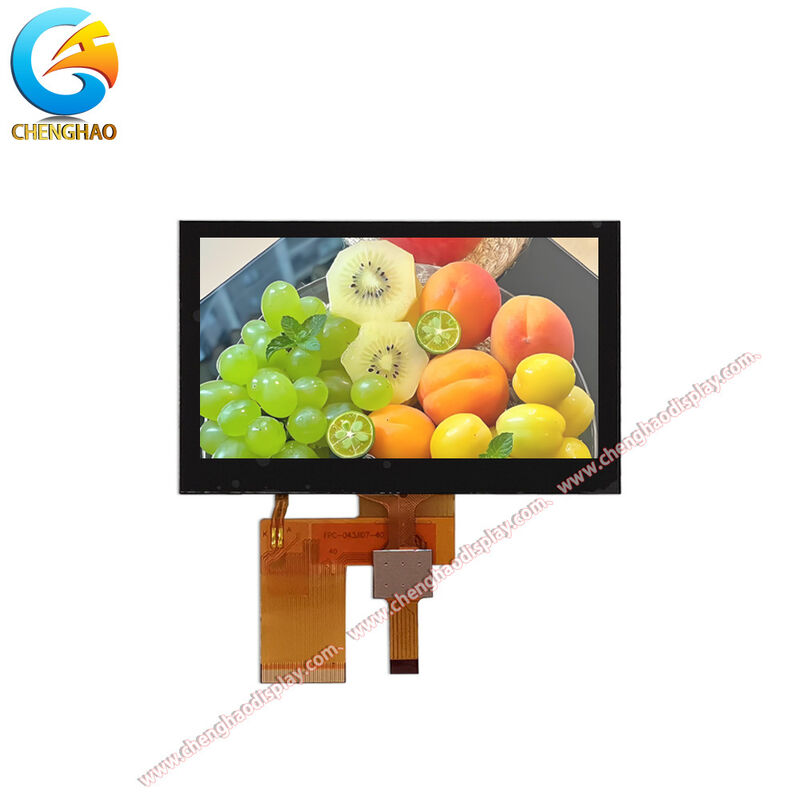

4.3 cali 480x272 RGB TFT LCD Display Module z pojemnościowym panelem dotykowym

opis produktu

Opis produktu

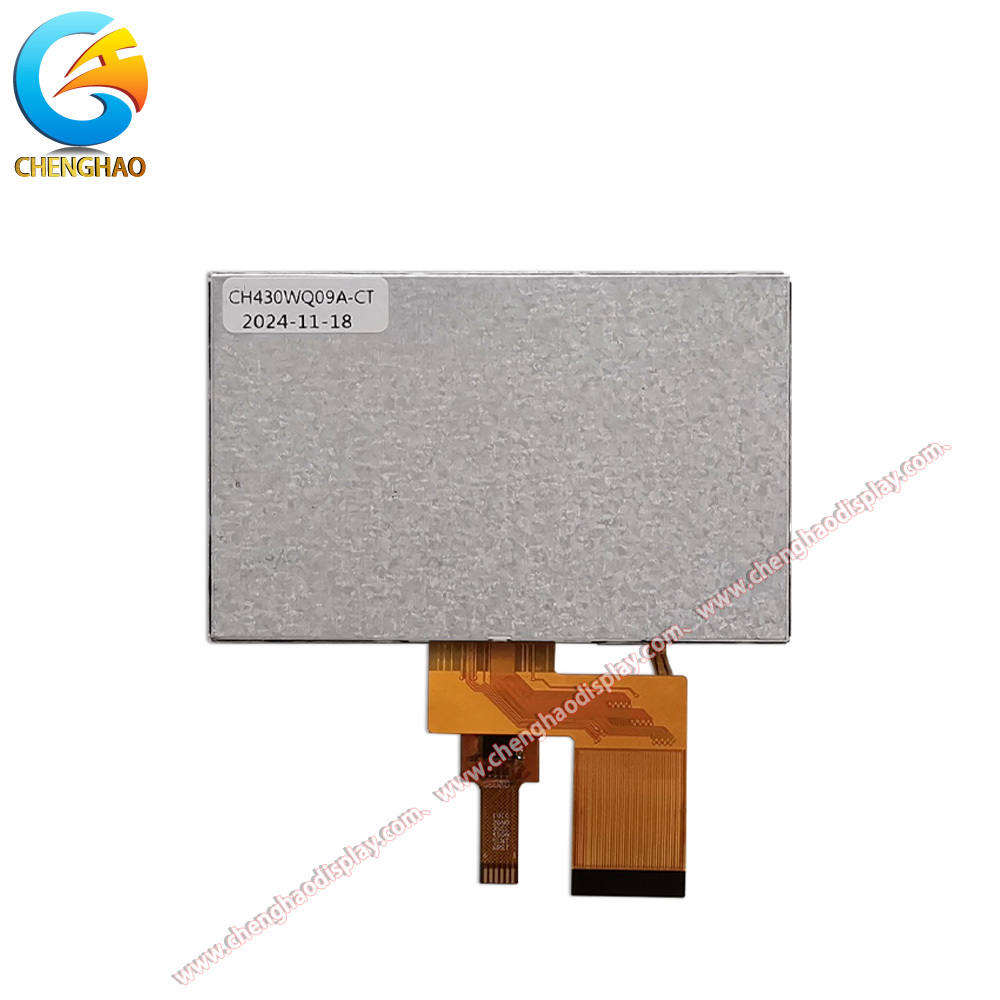

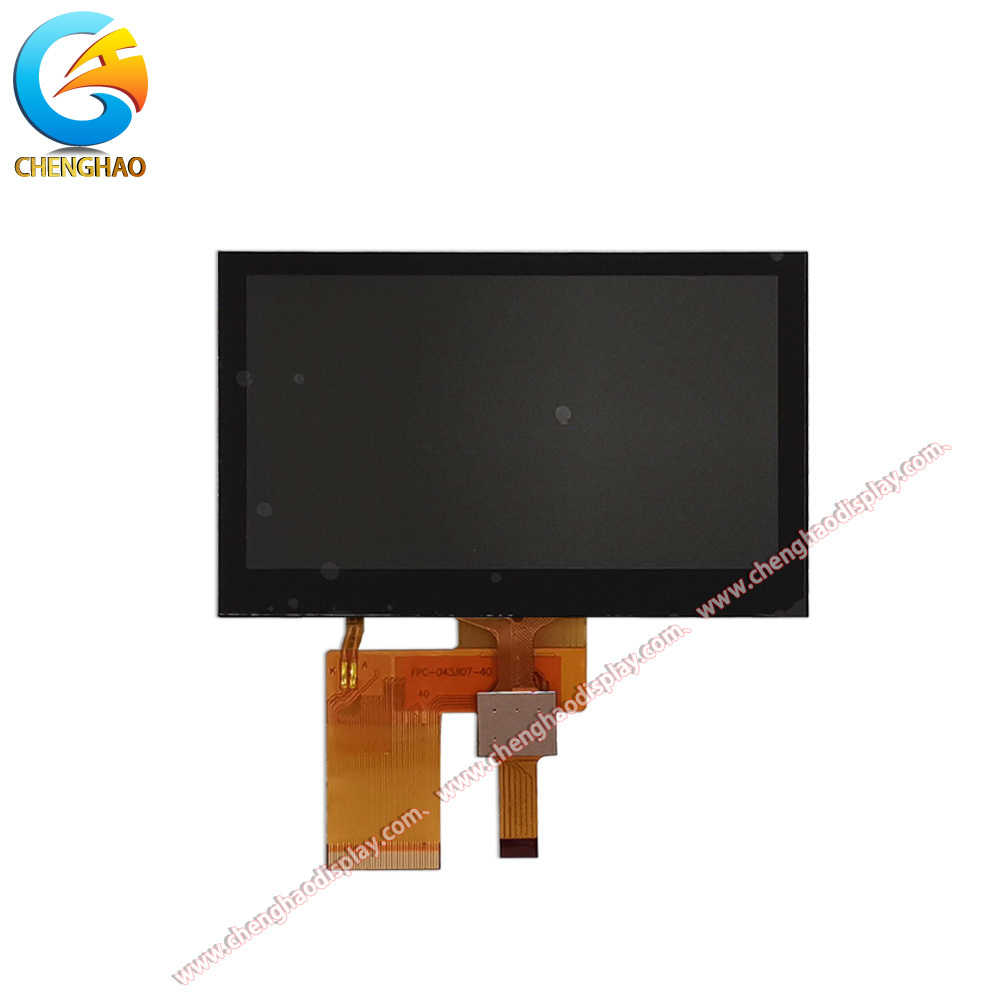

Potrzebujesz wyświetlacza obsługującego zarówno grafikę, jak i dotyk? CH430WQ09A-CTC to 4,3-calowy moduł TFT LCD o rozdzielczości 480x272. Jest przeznaczony do systemów wbudowanych, paneli sterowania i zastosowań HMI, gdzie liczy się przestrzeń.

Na wierzchu znajduje się pojemnościowy panel dotykowy, sterowany przez kontroler FT5426. Dzięki temu uzyskujesz reakcję wielodotykową bez dodatkowej pracy montażowej. Układ sterownika ***** obsługuje interfejs RGB, zapewniając spójne kolory i ostre obrazy za pośrednictwem panelu transmisyjnego z podświetleniem LED.

Pod względem temperatury moduł ten działa bez problemów w zakresie od -20°C do +70°C. To sprawia, że jest to solidny wybór dla sprzętu przemysłowego i zastosowań półzewnętrznych. A przy grubości zaledwie 5,23 mm i 39-pinowym złączu FPC, nie zajmuje dużo miejsca w obudowie.

Funkcje

• Rozdzielczość WQVGA 480x272

Ostre odwzorowanie wizualne z układem pikseli RGB stripe. Dobrze sprawdza się w przypadku tekstu, ikon i interfejsów graficznych w zastosowaniach wbudowanych.

• Wbudowany pojemnościowy panel dotykowy

Zintegrowany CTP z układem FT5426 obsługuje wielodotyk. Szkło osłonowe ma twardość 6H zapewniającą odporność na zarysowania, co przyczynia się do długoterminowej trwałości.

• Kierunek patrzenia 12 godzin

Zoptymalizowany od góry. Pasuje do paneli przyrządów, wyświetlaczy montowanych na ścianie i konfiguracji z montażem pionowym.

• Jasność 300 cd/m2

Standardowa jasność z polaryzatorem transmisyjnym. Dobra czytelność w warunkach wewnętrznych i przy oświetleniu otoczenia.

• Szeroki zakres temperatur pracy

Działa bez problemów w zakresie od -20°C do +70°C. Nadaje się do sprzętu przemysłowego i zastosowań półzewnętrznych.

• Łączność przez interfejs RGB

Standardowy równoległy interfejs RGB z 39-pinowym FPC. Łatwo łączy się z procesorami aplikacyjnymi i mikrokontrolerami.

• Kompaktowa konstrukcja modułu

Cienki profil o całkowitej grubości 5,23 mm (w tym CTP). Pasuje do ciasnych przestrzeni wewnątrz obudowy urządzenia.

• Zgodność z RoHS

Wyprodukowano z materiałów i procesów przyjaznych dla środowiska. W pełni zgodny z RoHS do globalnej dystrybucji

Parametry techniczne

Modyfikacja i dostosowanie

Jesteśmy producentem modułów wyświetlaczy, co oznacza, że nie sprzedajemy tylko gotowych części. CH430WQ09A-CTC to nasza standardowa wersja, ale możemy ją sporo zmienić.

Potrzebujesz różnych poziomów jasności? Możemy to dostosować. Chcesz niestandardowy kształt FPC lub inny typ interfejsu? Również wykonalne. Czułość dotyku pojemnościowego, powłoka szkła osłonowego (przeciwodblaskowa lub zapobiegająca odciskom palców) i wydajność EMC mogą być również dostosowane.

Jeśli standardowy moduł nie do końca pasuje do Twojego projektu, zaczniemy od Twoich specyfikacji. Rozdzielczość, jasność, interfejs, konfiguracja dotykowa, wymiary mechaniczne — wszystko to można zdefiniować na podstawie tego, czego faktycznie potrzebujesz. Po prostu podaj nam wymagania, a nasi inżynierowie zajmą się resztą.

FAQ

P: Czy jasność i FPC modelu CH430WQ09A-CTC można dostosować?

O: Tak. Możemy dostosować jasność (standard: 300 cd/m2), zmienić kształt FPC i przypisanie pinów lub dostosować interfejs do Twoich potrzeb.

P: Czy Chenghao jest faktycznym producentem LCD?

O: Tak. Prowadzimy własny zakład produkcyjny i działamy od 2015 roku. Posiadamy certyfikaty ISO 9001, ISO 14001, CE, RoHS i inne.

P: Jaka jest minimalna ilość zamówienia?

O: MOQ wynosi 100 sztuk. Próbki wysyłamy w ciągu 3-7 dni roboczych. Zamówienia hurtowe są realizowane zgodnie z ustalonym z Państwem harmonogramem.

P: Czy obsługuje wielodotyk?

O: Tak. Kontroler **** obsługuje wielodotyk przez standardowy interfejs I2C. Integracja jest prosta z większością procesorów wbudowanych.

P: Jaki jest typowy czas realizacji zamówień hurtowych?

O: Zależy od ilości i bieżącej produkcji. Nasza miesięczna zdolność produkcyjna zapewnia terminową dostawę większości wolumenów. Skontaktuj się z naszym zespołem sprzedaży, aby uzyskać harmonogram oparty na Twoim zamówieniu.
