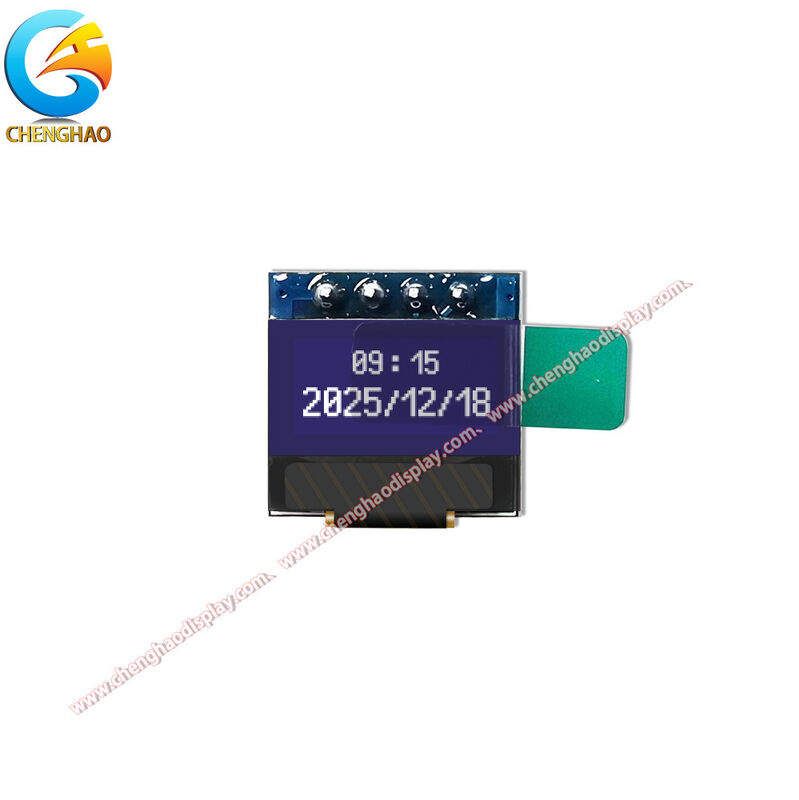

0.49-calowy moduł monokromatycznego wyświetlacza OLED CH049L001A-PW z interfejsem IIC

Opis produktu

CH049L001A-PW to kompaktowy, monochromatyczny moduł wyświetlacza OLED o przekątnej 0,49 cala, wyprodukowany przez firmę Chenghao Optoelectronic. Ten ultramały wyświetlacz, zaprojektowany w oparciu o architekturę pasywnej matrycy OLED (PMOLED), zapewnia wyraźny obraz w kolorze białym na czarnym w rozdzielczości 64 x 32 punktów, co czyni go idealnym wyborem do zastosowań wbudowanych o ograniczonej przestrzeni, gdzie istotne jest wyraźne wskazanie stanu i czytelność tekstu.

Zbudowany w oparciu o solidny interfejs komunikacyjny IIC (I2C), CH049L001A-PW wymaga do pełnego działania tylko czterech pinów — ND, VCC, SCL i SDA. Ta minimalistyczna konfiguracja pinów upraszcza układ PCB i zmniejsza złożoność okablowania, co jest szczególnie cenne w kompaktowych konstrukcjach urządzeń. Moduł ma całkowity wymiar płytki drukowanej wynoszący 15 mm (±0,3 mm) z aktywnym obszarem wyświetlania o wymiarach 5,58 x 3,81 mm, zapewniającym wystarczającą powierzchnię ekranu dla ikon, prostej grafiki i krótkich ciągów alfanumerycznych.

Jedną z wyróżniających się cech tego modułu OLED jest wyjątkowy zakres temperatur pracy od -40°C do +85°C. Ta szeroka tolerancja temperaturowa zapewnia niezawodne działanie w wymagających środowiskach, od monitorowania logistyki łańcucha chłodniczego po panele sterowania automatyką przemysłową instalowane w pobliżu źródeł ciepła. Zakres temperatury przechowywania odpowiada zakresowi pracy, gwarantując długoletnią trwałość nawet wtedy, gdy urządzenie nie jest aktywnie zasilane.

Jako samoemisyjny wyświetlacz OLED, CH049L001A-PW nie wykorzystuje podświetlenia, co skutkuje niższym zużyciem energii w porównaniu z tradycyjnymi alternatywami LCD. Prawdziwie czarne tło i wysoki współczynnik kontrastu charakterystyczny dla technologii OLED zapewniają doskonałą czytelność w zmiennych warunkach oświetlenia otoczenia. Każdy piksel emituje światło niezależnie, umożliwiając uzyskanie ostrych szczegółów punktów przy rozstawie pikseli, który umożliwia dokładne renderowanie małego tekstu i prostych elementów graficznych.

CH049L001A-PW jest zgodny z wymogami ochrony środowiska ROHS, odzwierciedlając zaangażowanie Chenghao w zrównoważoną produkcję elektroniki. Niezależnie od tego, czy jest stosowany w przenośnych instrumentach medycznych, odczytach czujników przemysłowych, wyświetlaczach węzłów IoT, czy podwyświetlaczach elektroniki użytkowej, ten miniaturowy moduł OLED zapewnia niezawodną jakość obrazu przy wyjątkowo małej powierzchni. Prosty interfejs IIC i szeroki zakres temperatur pracy sprawiają, że jest to idealne rozwiązanie dla inżynierów poszukujących niezawodnego komponentu mikrowyświetlacza do swojego kolejnego projektu wbudowanego.

Cechy produktu

Ultrakompaktowa obudowa o przekątnej 0,49 calaMierzący zaledwie 15 mm na płytce PCB, CH049L001A-PW został zaprojektowany do zastosowań, w których przestrzeń na płytce jest na wagę złota. Niewielkie rozmiary pozwalają projektantom zintegrować widoczny wyświetlacz z podręcznymi narzędziami diagnostycznymi, kompaktowymi czujnikami i miniaturowymi panelami sterowania bez poświęcania innych kluczowych komponentów. 4-pinowy interfejs IIC dodatkowo zmniejsza przestrzeń potrzebną do okablowania wyświetlacza, uwalniając cenną przestrzeń PCB na dodatkowe obwody.

Szeroki zakres temperatur pracy (-40°C do +85°C)W przeciwieństwie do wielu małych wyświetlaczy klasy konsumenckiej, ten moduł OLED może pracować w pełnym zakresie od -40°C do +85°C. Dzięki temu nadaje się do stosowania w zewnętrznych rejestratorach danych narażonych na mroźne warunki zimowe, przyrządach montowanych w zakładach produkcyjnych w pobliżu maszyn pracujących w wysokich temperaturach oraz podsystemach motoryzacyjnych, które podlegają ekstremalnym cyklom cieplnym. Inżynierowie nie muszą już rezygnować z jakości wyświetlacza podczas projektowania z myślą o trudnych warunkach.

Samoemisyjna technologia OLED o niskiej mocyJako pasywna matryca OLED, CH049L001A-PW generuje własne światło bez konieczności podświetlania. Każdy piksel zużywa energię tylko wtedy, gdy jest podświetlony, co oznacza, że ​​pobór mocy naturalnie skaluje się wraz ze złożonością treści. W przypadku zasilanych bateryjnie urządzeń IoT i instrumentów przenośnych, które przez większość czasu wyświetlają statyczne ekrany stanu, przekłada się to na znacznie dłuższą żywotność baterii w porównaniu z podświetlanymi alternatywami LCD.

Prosty 4-pinowy interfejs IIC dla łatwej integracjiDzięki tylko czterem pinom połączeniowym (GND, VCC, SCL, SDA) moduł ten minimalizuje zarówno wysiłek związany z projektowaniem sprzętu, jak i złożoność sterownika oprogramowania. Magistrala IIC umożliwia wielu urządzeniom współdzielenie tych samych dwóch linii komunikacyjnych, umożliwiając konfiguracje z wieloma wyświetlaczami lub łatwą współistnienie z innymi urządzeniami peryferyjnymi IIC, takimi jak czujniki temperatury, pamięci EEPROM i przetworniki ADC na tej samej magistrali.

Monochromatyczne efekty wizualne o wysokim kontraścieMonochromatyczna technologia OLED zapewnia prawdziwie czarne tło z jasnymi białymi pikselami, osiągając współczynnik kontrastu znacznie lepszy niż w przypadku konwencjonalnych paneli LCD. Zapewnia to wyraźną czytelność nawet w warunkach słabego oświetlenia, dzięki czemu wyświetlacz dobrze nadaje się do wskaźników urządzeń medycznych, przemysłowych paneli stanu i wszelkich zastosowań, w których przejrzystość obrazu na pierwszy rzut oka ma kluczowe znaczenie.

Zgodny z dyrektywą ROHS i odpowiedzialny za środowiskoCH049L001A-PW spełnia standardy ochrony środowiska ROHS, zapewniając zgodność z międzynarodowymi przepisami dotyczącymi substancji niebezpiecznych. Certyfikat ten upraszcza proces zatwierdzania produktów do zastosowań medycznych i motoryzacyjnych, które wymagają ścisłej zgodności z wymogami ochrony środowiska w przypadku wszystkich komponentów elektronicznych wykorzystywanych w ich projektach.

Rysunek produktu

Szczegółowe specyfikacje

Dostosowane wprowadzenie

Chenghao Optoelectronic oferuje profesjonalne usługi dostosowywania modułów wyświetlaczy w czterech głównych kategoriach produktów: moduły TFT LCD, monofoniczne wyświetlacze LCD, kolorowe moduły OLED i monofoniczne moduły OLED. Dzięki wieloletniemu doświadczeniu w branży wyświetlaczy nasz zespół inżynierów ściśle współpracuje z klientami, aby dostarczać dostosowane do ich potrzeb rozwiązania wyświetlaczy, które dokładnie odpowiadają wymaganiom ich projektów.

Personalizacja FPCZapewniamy niestandardowe projekty FPC, w tym elastyczny kształt obwodu, liczbę pinów i specyfikacje złączy. Niezależnie od tego, czy potrzebujesz krótszego ogona, unikalnego promienia zgięcia, czy dodatkowych linii sygnałowych dla zintegrowanych czujników, nasz zespół inżynierów FPC może spełnić szeroki zakres wymagań projektowych.

Dostosowywanie interfejsuChenghao obsługuje dostosowywanie interfejsu w ramach wielu protokołów komunikacyjnych, w tym SPI, MCU (równoległy), RGB, MIPI, LVDS, EDP i HDMI. Możemy dostosować dowolny moduł wyświetlacza do preferowanego standardu interfejsu, zapewniając bezproblemową integrację z istniejącą platformą MCU lub SoC.

Dostosowanie jasnościW zależności od scenariusza zastosowania oferujemy poziomy jasności od standardowych (200–400 cd/m²) do zastosowań wewnętrznych po konfiguracje o wysokiej jasności (ponad 500 cd/m²) do zastosowań zewnętrznych lub przy dużym oświetleniu otoczenia. Każda specyfikacja jasności jest sprawdzana poprzez rygorystyczne testy, aby zapewnić stałą wydajność.

Dostosowywanie panelu dotykowegoNasze moduły wyświetlaczy można skonfigurować z dotykiem pojemnościowym, rezystancyjnym lub dostarczyć bez funkcji dotyku. Opcje dotyku pojemnościowego obsługują gesty wielopunktowe, natomiast dotyk rezystancyjny idealnie nadaje się do obsługi w rękawiczkach lub wprowadzania danych za pomocą rysika.

Obróbka powierzchniowa i szkło osłonoweChenghao zapewnia obróbkę powierzchni przeciwodblaskową (AG), aby zminimalizować odbicia w jasnym otoczeniu. Projektujemy również niestandardowe szkło osłonowe o dostosowanej grubości, kształcie, kolorze i sitodruku, aby spełnić specyficzne potrzeby estetyczne i funkcjonalne obudowy Twojego produktu.

Dlaczego warto wybrać Chenghao do personalizacji?Dzięki własnej inżynierii, możliwościom szybkiego prototypowania i ścisłej kontroli jakości, Chenghao dostarcza dostosowane do indywidualnych potrzeb rozwiązania wyświetlaczy z krótkim czasem realizacji i konkurencyjnymi cenami. Skontaktuj się z naszym zespołem sprzedaży już dziś, aby omówić wymagania dotyczące dostosowywania wyświetlacza i otrzymać szczegółową wycenę swojego projektu.

Przypadki zastosowań

Przenośne medyczne urządzenia diagnostyczneCH049L001A-PW doskonale nadaje się do kompaktowych instrumentów medycznych, takich jak ręczne pulsoksymetry, przenośne glukometry i miniaturowe monitory pacjenta. Szeroki zakres temperatur roboczych zapewnia dokładne działanie wyświetlacza w różnych środowiskach klinicznych i terenowych, a niskie zużycie energii wydłuża żywotność baterii podczas długotrwałego użytkowania w sytuacjach ratownictwa medycznego.

Przemysłowe węzły czujników IoTW inteligentnych wdrożeniach IoT w fabrykach i przemyśle ten moduł micro OLED służy jako idealny lokalny wyświetlacz dla bezprzewodowych węzłów czujników, monitorów środowiskowych i bram obliczeniowych brzegowych. 4-pinowy interfejs IIC łatwo integruje się z popularnymi platformami mikrokontrolerów, a samoemisyjna technologia OLED zapewnia wyraźną czytelność na słabo oświetlonych podłogach fabrycznych lub we wnętrzach szaf sterowniczych.

Podwyświetlacze elektroniki użytkowejPoza zastosowaniami przemysłowymi i medycznymi, CH049L001A-PW można zintegrować z elektroniką użytkową jako dodatkowy wyświetlacz stanu sprzętu audio, inteligentnych kontrolerów domowych, systemów zarządzania baterią i przenośnego sprzętu testowego. Prawdziwie czarne tło i wyraźny biały tekst tworzą nowoczesny, luksusowy wygląd na wyjątkowo małej powierzchni wyświetlacza.

Często zadawane pytania

P1: Jaka jest rozdzielczość wyświetlacza OLED CH049L001A-PW?

Odp.: CH049L001A-PW ma rozdzielczość 64 x 32 punktów, zapewniając wystarczającą gęstość pikseli do wyświetlania krótkich ciągów tekstowych, ikon stanu i prostych grafik w kompaktowych aplikacjach wbudowanych.

P2: Z jakiego interfejsu komunikacyjnego korzysta ten moduł?

Odp.: Ten moduł OLED komunikuje się poprzez interfejs IIC (I2C) za pomocą zaledwie czterech pinów: GND, VCC, SCL i SDA. Dwuprzewodowy protokół IIC upraszcza zarówno połączenia sprzętowe, jak i implementację sterowników programowych.

P3: Jaki jest zakres temperatur roboczych?

Odp.: CH049L001A-PW obsługuje zakres temperatur roboczych od -40°C do +85°C, dzięki czemu nadaje się do zastosowań przemysłowych, medycznych i zewnętrznych, w których występują ekstremalne warunki termiczne.

P4: Czy ten moduł wymaga podświetlenia?

O: Nie. Jako pasywny wyświetlacz OLED z matrycą, CH049L001A-PW jest samemisyjny i nie wymaga podświetlenia. Skutkuje to niższym zużyciem energii i cieńszym ogólnym profilem modułu w porównaniu z alternatywnymi podświetlanymi wyświetlaczami LCD.

P5: Czy Chenghao może dostosować konfigurację FPC lub pinów tego modułu?

O: Tak. Chenghao oferuje kompleksowe usługi dostosowywania, w tym kształt FPC, liczbę pinów, typ interfejsu, poziom jasności i projekt szkła osłonowego. Skontaktuj się z naszym zespołem sprzedaży, aby przedstawić szczegółowe wymagania dotyczące rozwiązania dostosowanego do Twoich potrzeb.

P6: Czy CH049L001A-PW jest zgodny z dyrektywą ROHS?

O: Tak. CH049L001A-PW spełnia wymagania ochrony środowiska ROHS, zapewniając zgodność z międzynarodowymi przepisami dotyczącymi substancji niebezpiecznych w elementach elektronicznych.

P7: Jakie są typowe zastosowania tego wyświetlacza OLED o przekątnej 0,49 cala?

Odp.: Typowe zastosowania obejmują przenośne urządzenia medyczne, przemysłowe wyświetlacze czujników IoT, panele kontrolerów inteligentnego domu, wskaźniki stanu sprzętu audio, odczyty systemu zarządzania baterią i inne systemy wbudowane o ograniczonej przestrzeni wymagające kompaktowego interfejsu wizualnego.
