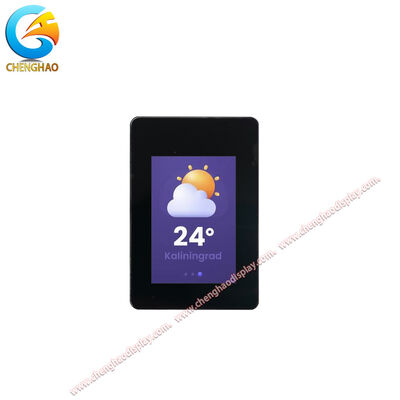

1.14-calowy IPS TFT LCD Module SPI Interface szeroka temperatura dla zastosowań przemysłowych

Opis produktu

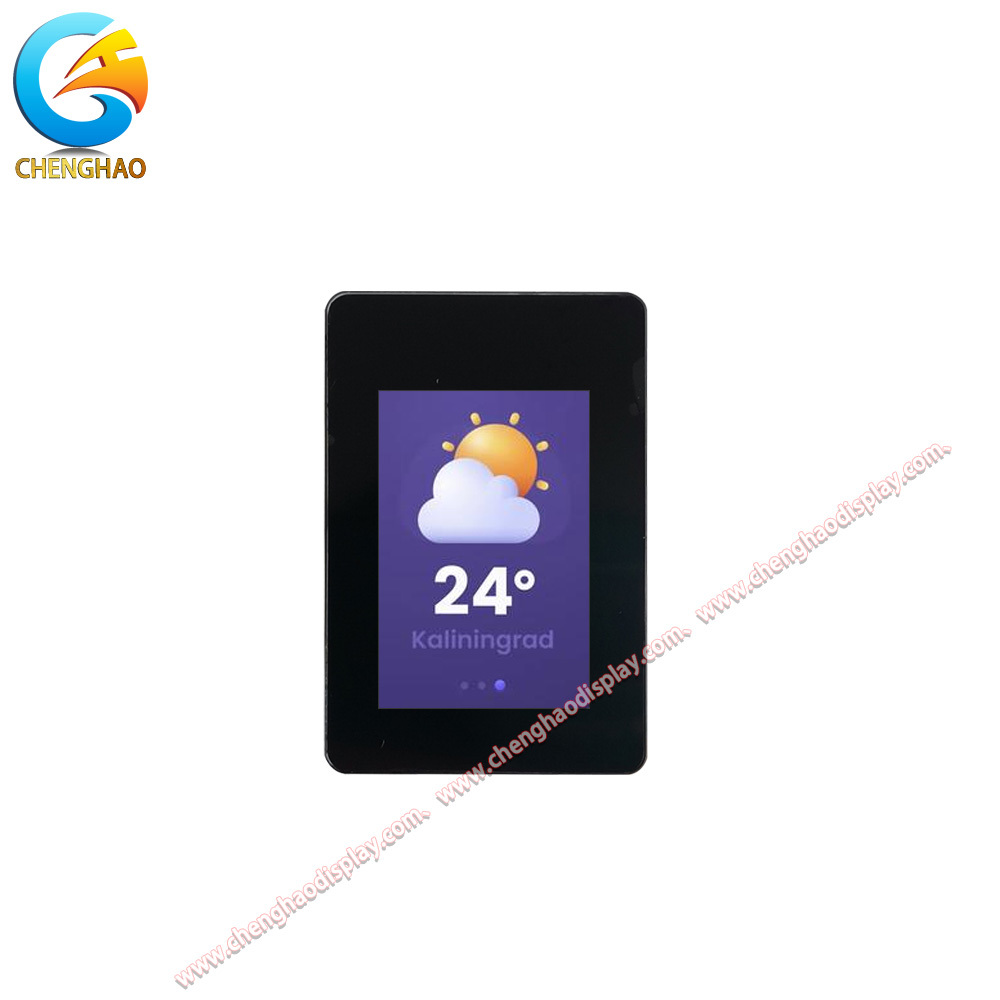

CH114QV01A-L-PA to kompaktowy 1,14-calowy moduł IPS TFT LCD przeznaczony do zastosowań przemysłowych i wbudowanych wymagających niezawodnej wydajności wyświetlacza w środowiskach ograniczonych przestrzenią.Ten mały wyświetlacz o rozdzielczości 135 × RGB × 240 kropek, zapewniające jasne i ostre wizualne elementy odpowiednie do interfejsów użytkownika, wskaźników stanu i paneli wizualizacji danych.

Zbudowany z zaawansowaną technologią IPS (In-Plane Switching), ten moduł LCD TFT oferuje wyjątkowy kąt widzenia 80/80/80/80 stopni,zapewnienie spójnej reprodukcji kolorów i jakości obrazu z praktycznie każdego kierunku widzeniaTryb transmisywnego wyświetlenia z normalnie czarnym stanem zapewnia doskonały współczynnik kontrastu, co czyni go idealnym zarówno dla środowisk oświetleniowych w pomieszczeniach domowych, jak i kontrolowanych.

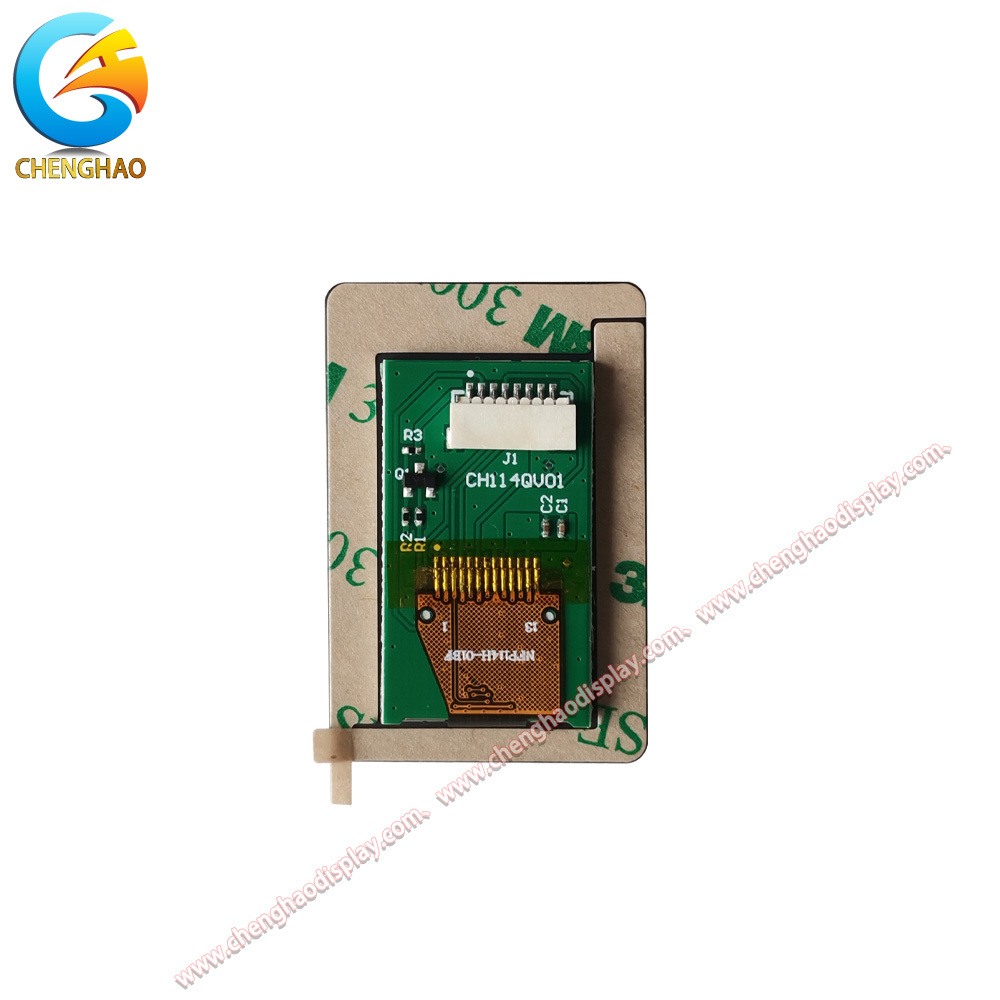

Moduł wykorzystuje protokół komunikacji SPI (Serial Peripheral Interface), który znacznie zmniejsza liczbę wymaganych pinów połączenia do zaledwie 8 pinów na FPC.Ta uproszczona architektura interfejsu sprawia, że CH114QV01A-L-PA jest szczególnie odpowiedni do integracji z mikrokontrolerami i systemami wbudowanymi, w których zasoby GPIO są ograniczone.

Z typową jasnością 350 cd/m2, wyświetlacz zapewnia odpowiednią jasność dla większości zastosowań wewnątrz pomieszczeń przy zachowaniu efektywności energetycznej.Moduł został zaprojektowany w celu niezawodnej pracy w szerokim zakresie temperatur od -20°C do +70°C, z możliwością przechowywania od -30°C do +80°C, zapewniając niezawodną wydajność w wymagających środowiskach przemysłowych.

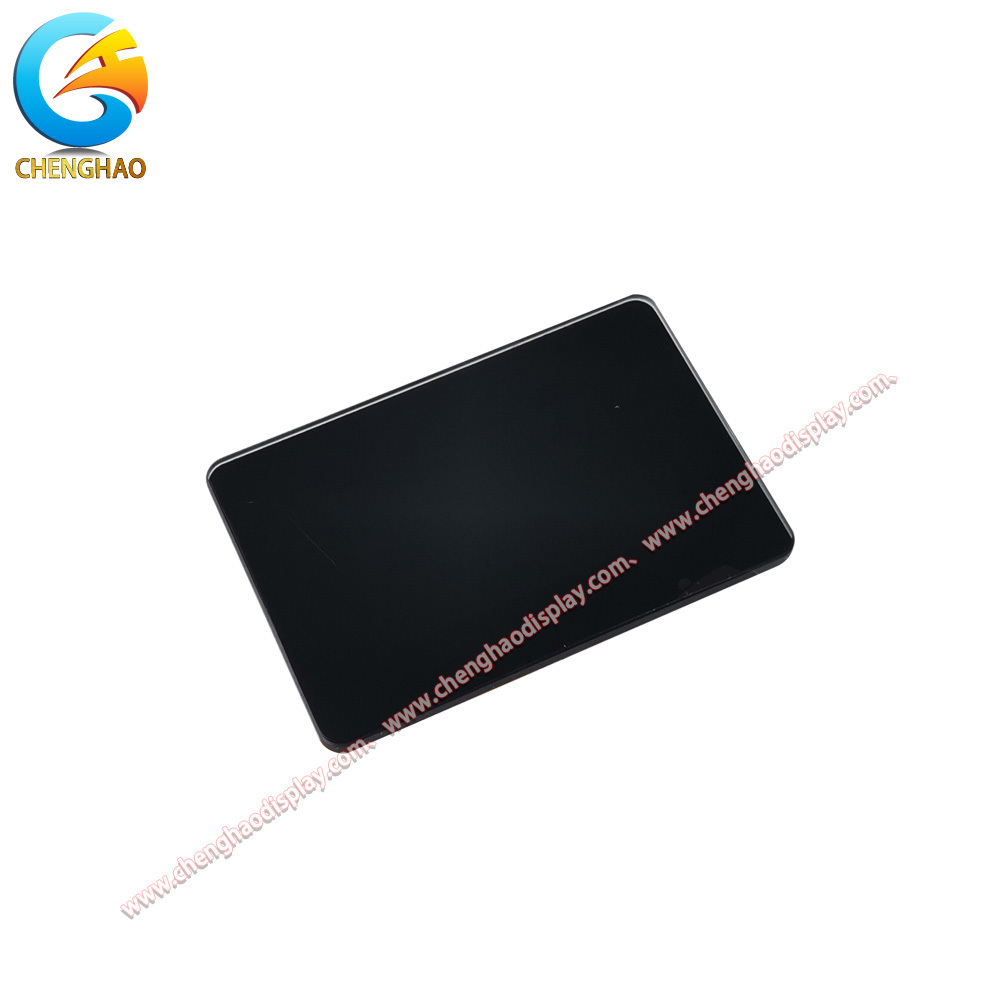

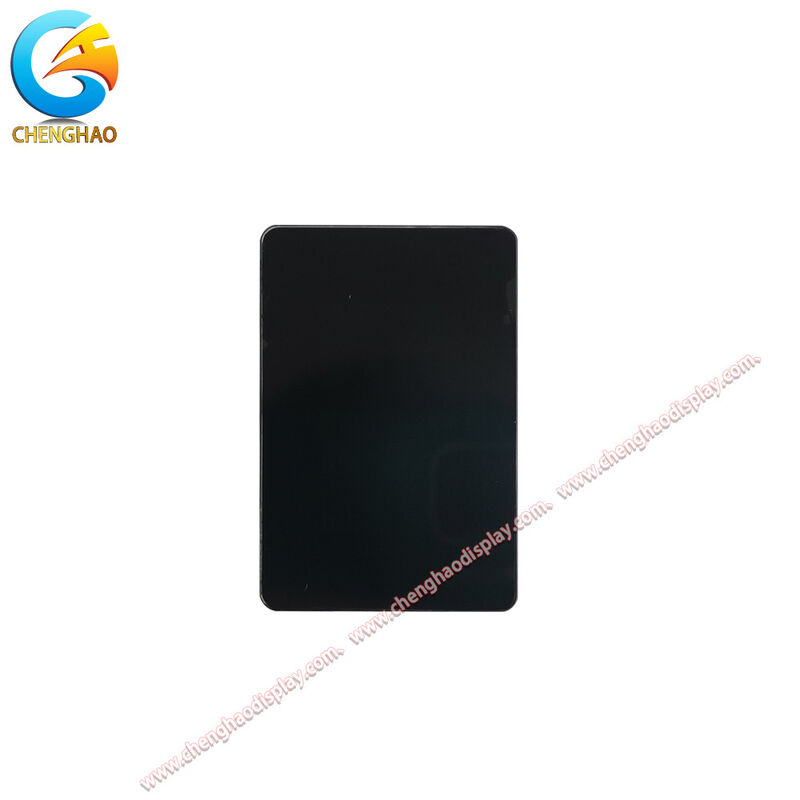

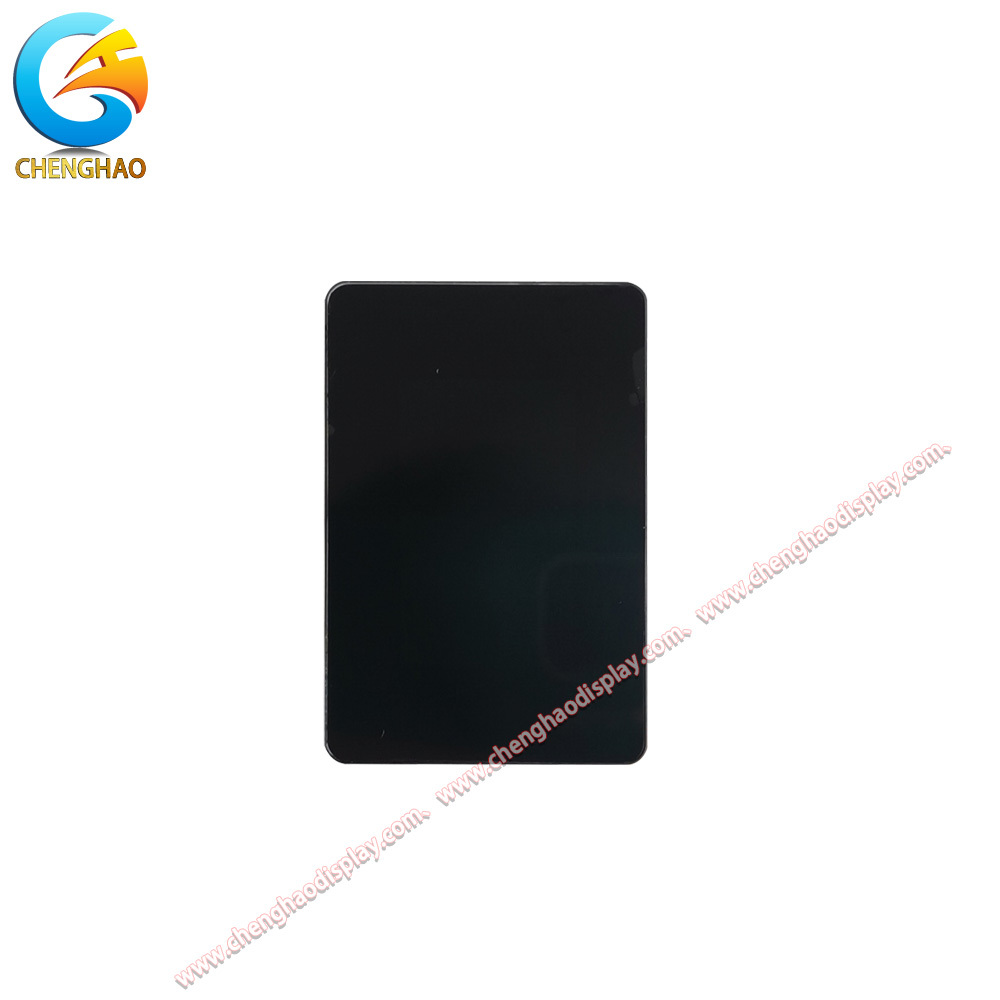

Cechą wyróżniającą tego modułu jest zintegrowana osłona ochronna szklanego obiektywu o grubości 1,8 mm,zapewniając zwiększoną ochronę mechaniczną dla podłoża paneli TFT bez funkcji dotykowychTa solidna konstrukcja sprawia, że wyświetlacz nadaje się do zastosowań, w których trwałość fizyczna jest niezbędna, ale nie wymaga pojemnościowej interakcji dotykowej.

Obszar aktywny ma wymiary 14,86 × 24,91 mm w całkowitym wymiarze konturów TFT 27,80 × 31,00 mm,oferuje optymalną równowagę między wyświetleniem nieruchomości i kompaktowym zasięgiem dla urządzeń przenośnych i ręcznych.

Cechy produktu

Kompaktowy rozmiar do zastosowań ograniczonych przestrzenią1,14-calowy współczynnik kształtu sprawia, że moduł IPS TFT LCD jest doskonałym wyborem dla urządzeń przenośnych, przenośnych instrumentów i systemów wbudowanych, w których przestrzeń na planszy i objętość obudowy są najważniejsze.Niewielki odcisk pozwala projektantom zintegrować funkcjonalny wyświetlacz bez znacznego zwiększania wymiarów produktu.

Technologia IPS zapewnia doskonałe wrażenia wideoW przeciwieństwie do konwencjonalnych paneli TN, technologia IPS wykorzystywana w tym module zapewnia spójną dokładność kolorów i jasność pod każdym kątem widzenia.Użytkownicy mogą oglądać wyświetlacz z dowolnego kierunku bez zmiany koloru lub pogorszenia kontrastu, co jest szczególnie cenne w środowiskach współpracy, w których wielu użytkowników może wyświetlać ten sam ekran.

Interfejs SPI do uproszczonej integracjiProtokół komunikacji SPI zmniejsza złożoność interfejsu do zaledwie 8 pinów, dzięki czemu moduł ten jest bardzo kompatybilny z szeroką gamą mikrokontrolerów, w tym z serii ARM Cortex-M, ESP32,i innych popularnych platform osadzonychUproszczona liczba pinów zmniejsza również złożoność routingu FPC i poprawia ogólną niezawodność systemu.

Szeroki zakres pracy przy dużych temperaturachZ możliwością działania w zakresie od -20 do +70°C, moduł wyświetlacza został zaprojektowany w celu niezawodnej pracy w wymagających środowiskach przemysłowych.Od chłodni po kioski na zewnątrz w klimacie umiarkowanym, CH114QV01A-L-PA utrzymuje stabilną wydajność bez konieczności stosowania dodatkowych systemów ogrzewania lub chłodzenia.

Konstrukcja soczewek ze szkła ochronnegoZintegrowana 1,8 mm grubości pokrywa szklanego obiektywu zapewnia solidną ochronę mechaniczną przed zadrapań, uderzeń i zanieczyszczeń środowiskowych.Ta funkcja wydłuża żywotność modułu w zastosowaniach, w których wyświetlacz może być narażony na kontakt fizyczny lub trudne warunki pracy.

Energooszczędna eksploatacjaPoziom jasności 350 cd/m2 zapewnia optymalną równowagę między widocznością a zużyciem energii.Ta wydajność sprawia, że moduł nadaje się do urządzeń zasilanych bateriami, w których budżet mocy wyświetlacza musi być starannie zarządzany, aby zmaksymalizować czas pracy.

Rysunek produktu

Szczegółowe specyfikacje

Zindywidualizowane wprowadzenie

Chenghao oferuje kompleksowe usługi personalizacji dla modułów TFT LCD, monokompresorów LCD, kolorowych modułów OLED i monokompresorów OLED.,Zapewniamy elastyczne opcje dostosowywania, aby spełnić różnorodne wymagania aplikacji.

Dostosowanie FPCMożemy dostosować kształt, długość i konfigurację pinów FPC zgodnie z układem PCB.lub zmodyfikowane przydziały pinów, nasz zespół inżynierów może zaprojektować optymalne rozwiązanie FPC dla Twojego produktu.

Opcje interfejsuPodczas gdy moduł ten posiada interfejs SPI, Chenghao obsługuje szeroki zakres typów interfejsów, w tym MCU, RGB, MIPI, LVDS, eDP i HDMI.Do zastosowań wymagających większej przepustowości lub różnej kompatybilności protokołu, możemy polecić alternatywne rozwiązania interfejsów z naszego portfolio produktów.

Dostosowanie jasnościStandardowa jasność 350 cd/m2 nadaje się do większości zastosowań wewnętrznych.Odwrotnie.W przypadku zastosowań wymagających dużej mocy można skonfigurować warianty o niższej jasności, aby wydłużyć żywotność baterii.

Rozwiązania ze szkła pokrywegoZintegrowane szkło może być dostosowane pod względem grubości, kształtu i obróbki powierzchni.i drukowania jedwabiu na zamówienie do znakowania lub funkcjonalnych nakładek.

Integracja dotykowaChociaż ten konkretny moduł nie zawiera funkcji dotykowych, Chenghao zapewnia zarówno opcje integracji dotyku pojemnościowego (CTP) jak i dotyku oporu (RTP) dla kompatybilnych modułów wyświetlaczy.Rozwiązania dotykowe mogą być dostosowane do różnych przypadków zastosowania, od podstawowego jednorazowego dotyku do zaawansowanego wielorazowego dotyku z podtrzymaniem rękawic.

Wnioskodawcy

Przenośne instrumenty badawczeKompaktny wyświetlacz o wymiarze 1,14 cala jest idealny do użycia w ręcznych multimetrach, przenośnych oscyloskopach i urządzeniach pomiarowych.Poziom widzenia IPS zapewnia, że odczyty pozostają widoczne z różnych pozycji, podczas gdy interfejs SPI upraszcza integrację z procesorami wbudowanymi powszechnie stosowanymi w sprzęcie testowym.

Panele sterujące przemysłoweMałe panele HMI w systemach automatyki przemysłowej korzystają z szerokiego zakresu temperatur tego modułu i solidnej ochrony Glass LENS.i prostych interfejsów graficznych w szafkach sterujących, systemów PLC i modułów I/O rozproszonych.

Urządzenia medyczne do diagnostykiPrzenośne instrumenty medyczne, takie jak pulsoksymetry, monitora glukozy i przenośne narzędzia diagnostyczne, wymagają kompaktowych wyświetlaczy o niezawodnej wydajności.Jasność 350 cd/m2 zapewnia wyraźną widoczność w środowiskach klinicznych, podczas gdy pokrywa szkła ochronnego jest odporna na częste obróbki i czyszczenie.

Inteligentne sterowniki domoweTermostaty montowane na ścianie, inteligentne przełączniki i węzły sterowania IoT mogą wykorzystać ten wyświetlacz do wyświetlania odczytów temperatury, ikon stanu i interfejsów menu.Niska liczba pinów w interfejsie SPI sprawia, że nadaje się do ograniczonych zasobów urządzeń IoT, a szeroka tolerancja temperatur zapewnia niezawodną pracę w różnych warunkach wewnętrznych.

Elektronika użytkowaPrzenośne odtwarzacze dźwięku, przenośne urządzenia monitorujące stan zdrowia oraz przenośne urządzenia do gier korzystają z niewielkiego rozmiaru i energooszczędnej pracy.Technologia IPS zapewnia spójne odtwarzanie kolorów interfejsów użytkownika, podczas gdy szkło ochronne zwiększa trwałość produktu w codziennych warunkach użytkowania.

Częste pytania

P1: Jaka jest zaleta interfejsu SPI dla tego modułu wyświetlania?A1: SPI (Serial Peripheral Interface) wymaga tylko 4 linii sygnałowych (SCL, SDA, CS, DC) plus zasilanie i uziemienie, co znacznie zmniejsza liczbę pinów w porównaniu z równoległymi interfejsami.Dzięki temu moduł jest idealny dla mikrokontrolerów z ograniczonymi zasobami GPIO, uproszcza routing PCB i zmniejsza ogólne koszty systemu.

P2: Czy ten moduł może być używany na zewnątrz?A2: Z jasnością 350 cd/m2 moduł ten nadaje się do pomieszczeń zewnętrznych w cieniu lub pomieszczeń wewnętrznych o świetle otoczenia.polecamy nasze warianty o wysokiej jasności przekraczające 500 cd/m2Szeroki zakres temperatury roboczej (od -20°C do +70°C) umożliwia również eksploatację na zewnątrz w umiarkowanym klimacie bez dodatkowej kontroli środowiska.

P3: Jaki jest cel pokrywy szklanego soczewki?Odpowiedź: 1,8 mm grubości szkło LENS zapewnia mechaniczną ochronę dla podłoża paneli TFT, chroniąc ją przed zadrapań, uderzeń i wniknięcia pyłu.Dzięki temu moduł nadaje się do zastosowań, w których wyświetlacz może być narażony na kontakt fizyczny lub surowe środowiskoNależy pamiętać, że to szkło osłonowe nie zawiera funkcji dotykowych.

P4: W jaki sposób technologia IPS poprawia wrażenia widowiskowe?A4: Technologia IPS (In-Plane Switching) eliminuje przesunięcie kolorów i degradację kontrastu typowe dla konwencjonalnych paneli TN w przypadku oglądania z kątów poza osią.Użytkownicy widzą spójne kolory i jasność z praktycznie każdego kierunku, co sprawia, że wyświetlacz ten jest doskonały dla środowisk współpracy lub urządzeń przenośnych używanych w różnych orientacjach.

P5: Jakie opcje dostosowania są dostępne dla tego modułu?A5: Chenghao oferuje dostosowanie FPC (kształt, długość, konfiguracja szpilki), warianty jasności (standardna do wysokiej jasności), opcje pokrycia szkła (powłoka AG, leczenie AF, niestandardowe drukowanie jedwabiu),i alternatywne rozwiązania interfejsuW przypadku zastosowań dotykowych możemy polecić zgodne z naszą ofertą opcje pojemnościowe lub rezystywne.

P6: Jaki jest typowy czas realizacji próbek i masowej produkcji?Odpowiedź: Standardowe próbki są zwykle dostępne w ciągu 7-15 dni roboczych.Skontaktuj się z naszym zespołem sprzedaży dla konkretnych szacunków czasu realizacji na podstawie wymagań projektu.

P7: Czy dostępne jest wsparcie techniczne w celu integracji?Odpowiedź: Tak, Chenghao zapewnia kompleksowe wsparcie techniczne, w tym przykłady kodów sterowników, sekwencje inicjalizacji, wytyczne integracyjne i bezpośrednie konsultacje techniczne.Nasz zespół techniczny może pomóc w konfiguracji interfejsu, optymalizacja zarządzania energią i rozwiązywanie problemów podczas procesu rozwoju produktu.
