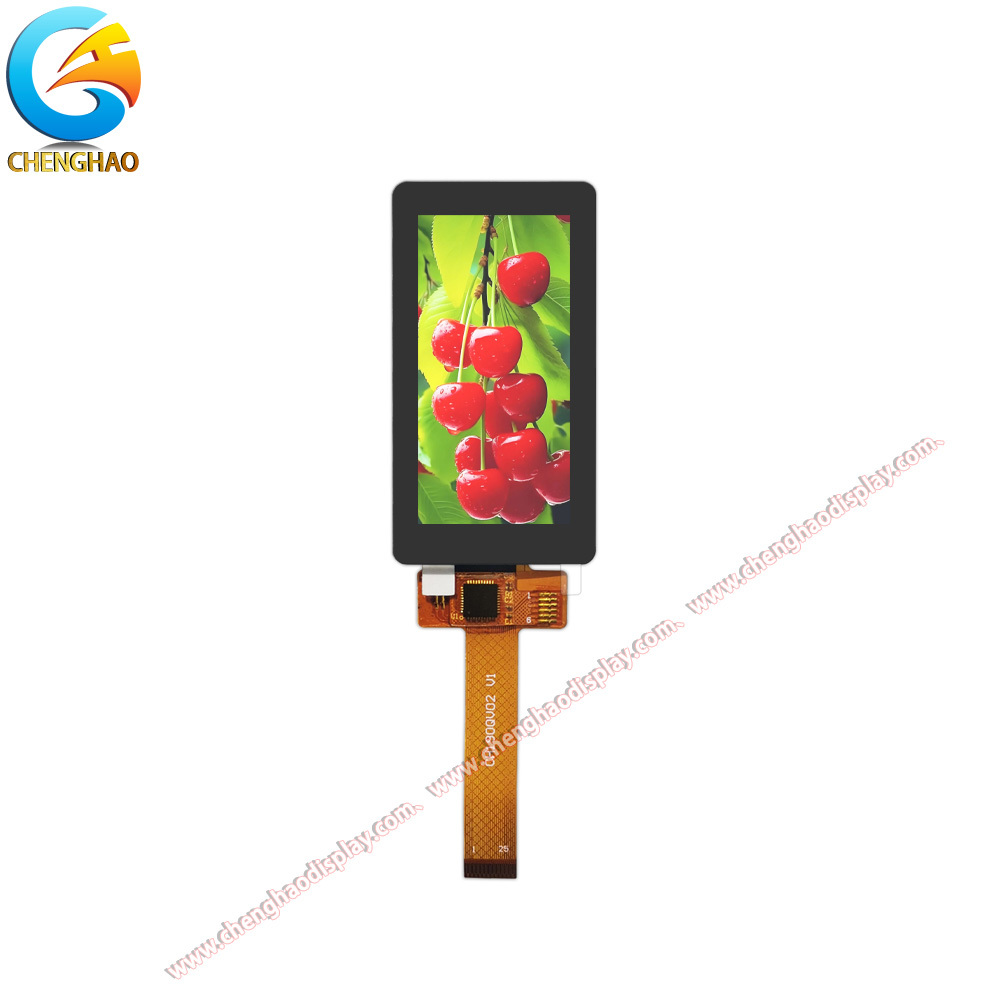

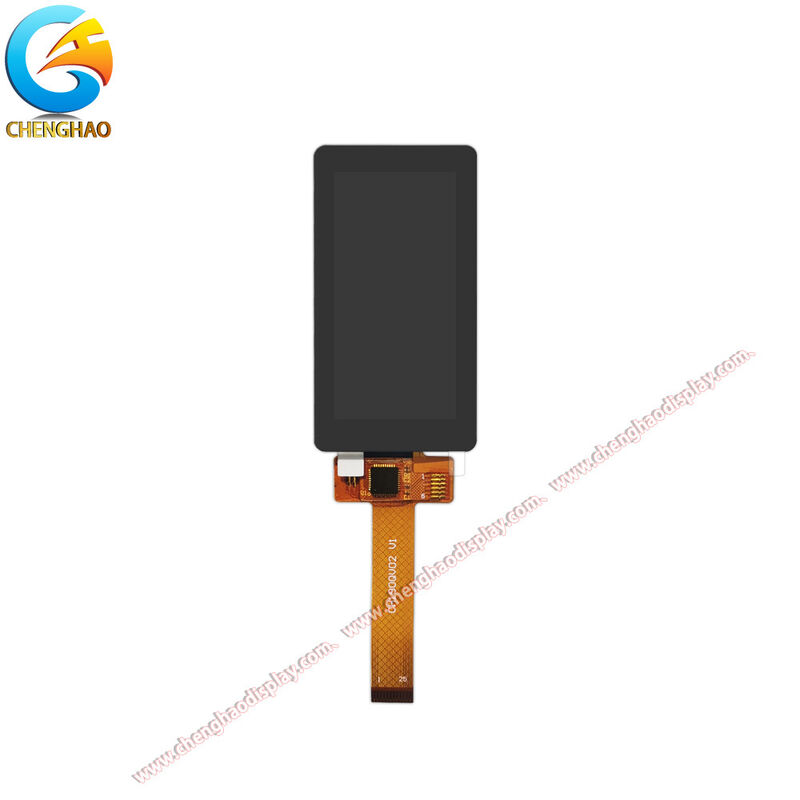

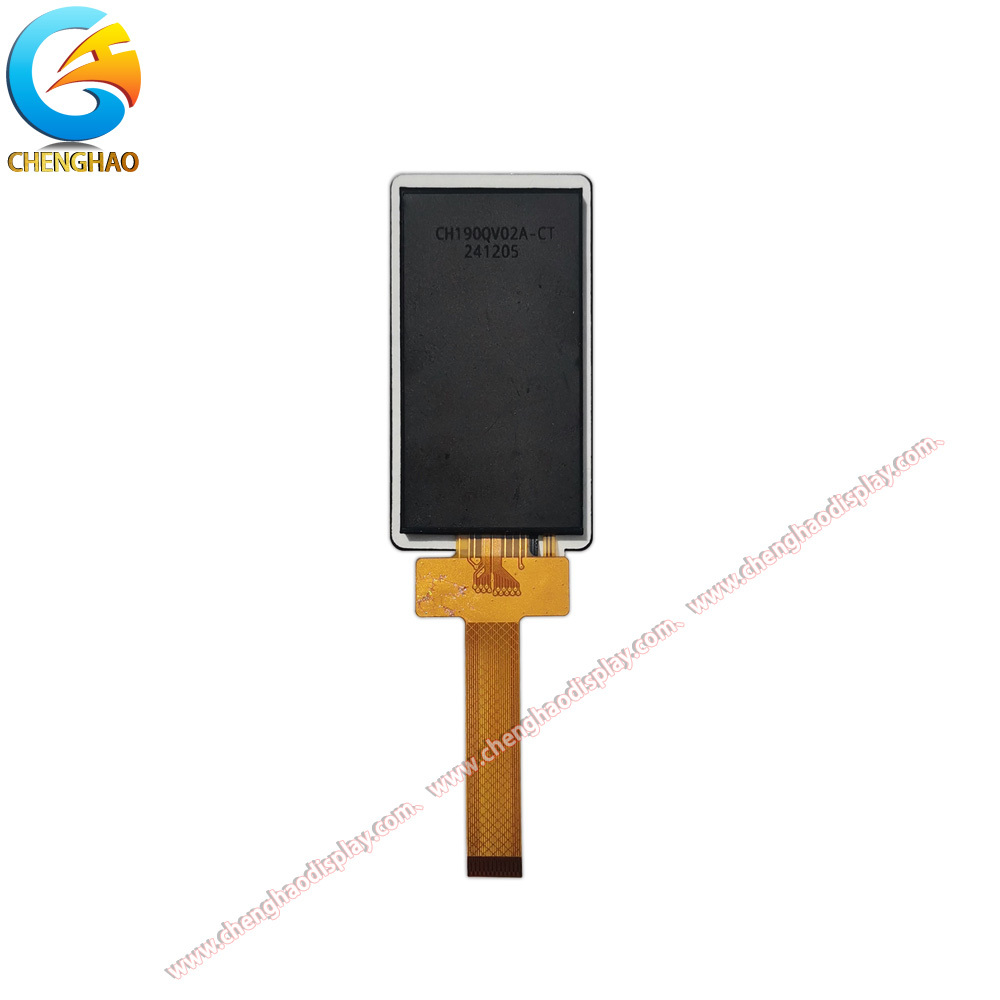

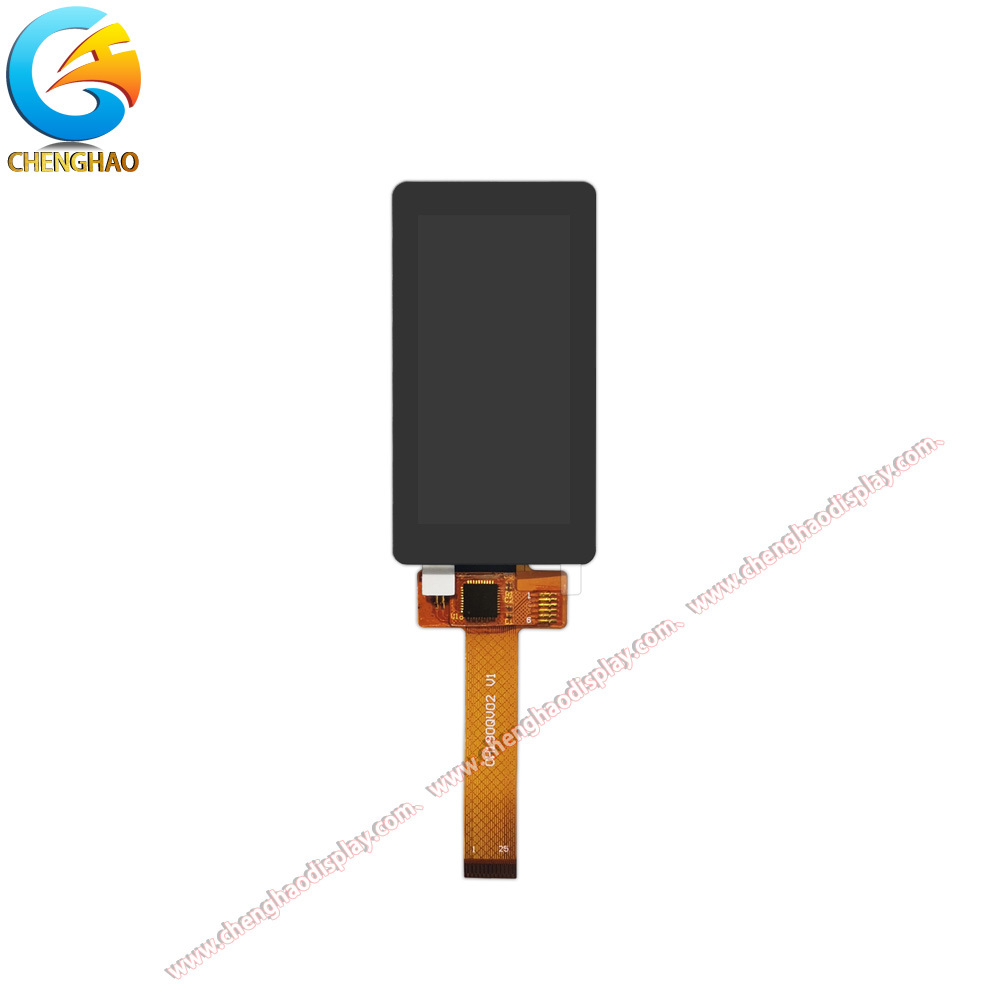

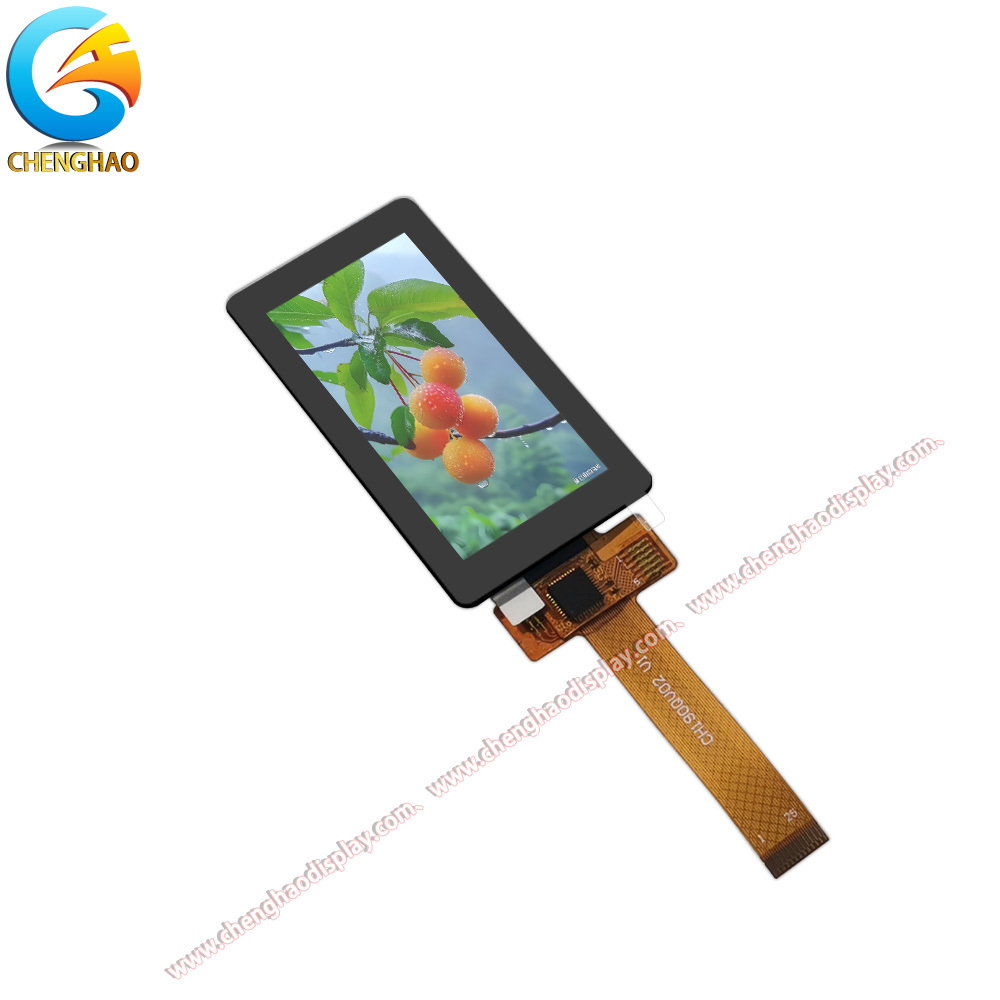

1.9 cali 170x320 IPS TFT LCD Kapasywny moduł wyświetlacza dotykowego 8-bitowy SPI 400 cd/m2 wodoodporny

Opis produktu

CH190QV02A-CT to kompaktowy moduł wyświetlacza TFT LCD o przekątnej 1,9 cala, przeznaczony do zastosowań wymagających wysokowydajnego wyświetlacza małoformatowego ze zintegrowaną pojemnościową funkcją dotykową. Moduł ten charakteryzuje się rozdzielczością 170x320 (RGB) pikseli w konfiguracji panelu IPS (In-Plane Switching) z transmisyjnym, normalnie czarnym trybem wyświetlania, zapewniając wyjątkową jakość obrazu przy szerokich kątach widzenia i spójne odwzorowanie kolorów z praktycznie dowolnego kierunku.

Dzięki jasności wynoszącej 400 cd/m2 ten moduł wyświetlacza doskonale nadaje się do stosowania zarówno w pomieszczeniach, jak i na zewnątrz, gdzie ważna jest czytelność w warunkach oświetlenia otoczenia. Moduł obsługuje opcje podwójnego interfejsu, w tym 4-liniowy 8-bitowy interfejs SPI i 8-bitowy interfejs równoległy systemu i80, zapewniając elastyczną integrację z szeroką gamą mikrokontrolerów i systemów wbudowanych.

Zintegrowany pojemnościowy panel dotykowy (CTP) wykorzystuje protokół komunikacyjny I2C, aby zapewnić niezawodne i szybkie wprowadzanie danych dotykowych, eliminując potrzebę oddzielnej integracji kontrolera dotykowego. Całkowite wymiary modułu to 49,72 mm x 25,80 mm (TFT OD), a obszar aktywny wynosi 42,72 mm x 22,70 mm i mieści się w zewnętrznej obudowie LENS o wymiarach 55,83 mm x 29,50 mm. W celu ochrony powierzchni wyświetlacza zastosowano szklaną soczewkę o grubości 0,7 mm.

Zaprojektowany z wodoodporną konstrukcją i 25-pinowym złączem FPC (FH35C-25S-0.3SHW(50)), moduł ten może wytrzymać trudne warunki pracy, zachowując jednocześnie niezawodną łączność sygnałową. Moduł działa w zakresie napięć od 2,8 V do 3,3 V i nadaje się do zastosowań w sterowaniu przemysłowym, sprzęcie medycznym, urządzeniach inteligentnego domu, instrumentach przenośnych i terminalach IoT, gdzie oszczędność miejsca i jakość wyświetlania są krytycznymi wymaganiami.

Pojemnościowy interfejs dotykowy obsługuje gesty wielodotykowe, usprawniając interakcję użytkownika w interfejsach opartych na menu i aplikacjach panelu sterowania. Technologia IPS zapewnia, że ​​wyświetlacz zachowuje doskonały kontrast i dokładność kolorów przy kącie widzenia do 80 stopni we wszystkich kierunkach, co czyni go idealnym rozwiązaniem dla urządzeń, w których wielu użytkowników może potrzebować jednoczesnego oglądania ekranu lub gdzie wyświetlacz może być umieszczony pod różnymi kątami w obudowie produktu końcowego.

Cechy produktu

1. Kompaktowy wyświetlacz IPS o przekątnej 1,9 cala i rozdzielczości 170x320

CH190QV02A-CT wykorzystuje zaawansowaną technologię IPS (In-Plane Switching), aby zapewnić wyjątkową jakość oglądania w kompaktowej obudowie o przekątnej 1,9 cala. W przeciwieństwie do standardowych paneli TN, które cierpią z powodu zmiany kolorów i degradacji kontrastu pod kątami niecentralnymi, ten moduł IPS utrzymuje stałą dokładność kolorów i jakość obrazu w całym stożku widzenia o kącie 80 stopni we wszystkich kierunkach. Rozdzielczość 170 x 320 pikseli zapewnia wyraźny, czytelny tekst i szczegółową grafikę na małym obszarze aktywnym o wymiarach zaledwie 42,72 mm x 22,70 mm, dzięki czemu idealnie nadaje się do zastosowań o ograniczonej przestrzeni, takich jak ręczne instrumenty, sondy medyczne i kompaktowe panele HMI, gdzie liczy się każdy milimetr.

2. Jasność czytelna w świetle słonecznym 400 cd/m2

Dzięki jasności 400 cd/m2 ten moduł wyświetlacza zapewnia doskonałą czytelność zarówno w pomieszczeniach, jak i na zewnątrz. Podświetlenie o wysokiej jasności gwarantuje, że zawartość ekranu pozostaje widoczna w jasnym oświetleniu otoczenia, np. na terminalach w magazynie, sprzęcie do monitorowania na zewnątrz lub wyświetlaczach na deskach rozdzielczych samochodów. W połączeniu z naturalnie wysokim współczynnikiem kontrastu panelu IPS, podświetlenie 400 cd/m2 zapewnia żywe kolory i głęboką czerń, które poprawiają wrażenia użytkownika w różnych scenariuszach zastosowań.

3. Zintegrowany dotyk pojemnościowy z interfejsem I2C

Moduł jest wyposażony w fabrycznie połączony pojemnościowy panel dotykowy (CTP), który eliminuje złożoność pozyskiwania i montażu oddzielnego elementu dotykowego. Kontroler dotykowy komunikuje się za pośrednictwem standardowego w branży protokołu I2C, umożliwiając bezproblemową integrację z większością popularnych mikrokontrolerów bez konieczności opracowywania dodatkowego sterownika. Szklana soczewka o grubości 0,7 mm zapewnia solidną ochronę powierzchni, zachowując jednocześnie doskonałą czułość na dotyk i przejrzystość optyczną. To zintegrowane rozwiązanie zmniejsza koszty BOM, oszczędza miejsce na PCB i skraca czas wprowadzenia produktu na rynek dla twórców produktów.

4. Elastyczność podwójnego interfejsu: równoległe SPI i i80

CH190QV02A-CT obsługuje zarówno 4-liniowy 8-bitowy interfejs SPI, jak i 8-bitowy interfejs równoległy systemu i80, dając projektantom swobodę wyboru najbardziej odpowiedniego interfejsu dla ich aplikacji. Tryb SPI jest idealny dla systemów o ograniczonej dostępności GPIO, wymagających jedynie minimalnych połączeń pinowych do sterowania wyświetlaczem. Interfejs równoległy i80 zapewnia wyższą przepustowość danych, dzięki czemu nadaje się do zastosowań wymagających częstych aktualizacji ekranu lub treści animowanych. Ta konstrukcja z podwójnym interfejsem zapewnia kompatybilność z szeroką gamą platform MCU, w tym STM32, ESP32, Renesas.

5. Wodoodporna konstrukcja do trudnych warunków

Zaprojektowany z dedykowaną wodoodporną konstrukcją, ten moduł LCD został zaprojektowany do niezawodnej pracy w środowiskach, w których może występować wilgoć, kurz lub kondensacja. Uszczelnienie ochronne wokół zespołu LENS i FPC w połączeniu ze szkłem osłonowym o grubości 0,7 mm i strukturą DST (taśma dwustronna) tworzy barierę przed wnikaniem cieczy i cząstek stałych. To sprawia, że ​​moduł jest doskonałym wyborem do sprzętu zewnętrznego, maszyn do przetwarzania żywności, obszarów sterylizacji medycznej i systemów automatyki przemysłowej, gdzie odporność na warunki środowiskowe jest krytycznym wymaganiem.

Rysunek produktu

Szczegółowe specyfikacje

Dostosowane wprowadzenie

Shenzhen Chenghao Optoelectronic Co., Ltd. oferuje kompleksowe usługi dostosowywania modułów TFT LCD, monofonicznych wyświetlaczy LCD, kolorowych modułów OLED i monofonicznych modułów OLED. Dzięki wieloletniemu doświadczeniu w produkcji modułów wyświetlaczy rozumiemy, że gotowe rozwiązania wyświetlaczy nie zawsze spełniają specyficzne wymagania każdego zastosowania. Nasz zespół inżynierów ściśle współpracuje z klientami w celu opracowania dostosowanych rozwiązań wyświetlaczy, które uwzględniają unikalne ograniczenia projektowe, warunki środowiskowe i cele wydajnościowe.

Dostosowywanie FPC:Oferujemy elastyczne usługi projektowania i produkcji FPC (elastycznego obwodu drukowanego), w tym niestandardową strukturę kształtu, kształt złotego palca i regulację liczby pinów. Niezależnie od tego, czy potrzebujesz określonej orientacji złącza, dłuższej długości kabla czy dodatkowego ekranowania EMI, nasze możliwości dostosowywania FPC zapewniają bezproblemową integrację z głównym projektem PCB.

Dostosowywanie interfejsu:Nasze moduły obsługują szeroką gamę opcji interfejsów, w tym SPI, MCU, RGB, MIPI, LVDS, eDP i HDMI. Możemy dostosować schemat sterowania, aby pasował do preferowanego MCU lub procesora aplikacji, zmniejszając potrzebę stosowania przesuwników poziomów lub konwerterów protokołów w architekturze systemu.

Dostosowywanie jasności:W zależności od środowiska aplikacji oferujemy standardowe poziomy jasności (200–300 cd/m2), opcje wysokiej jasności (500 cd/m2 i więcej) oraz konfiguracje regulowanego podświetlenia. W przypadku CH190QV02A-CT standardową jasność 400 cd/m2 można dostosować do konkretnych wymagań dotyczących widoczności wewnątrz i na zewnątrz.

Opcje panelu dotykowego:Oferujemy konfiguracje z dotykiem pojemnościowym (CTP), dotykiem rezystancyjnym i bezdotykowym w zależności od potrzeb aplikacji. W przypadku urządzeń wymagających obsługi w rękawiczkach lub rysika dostępny jest dotyk rezystancyjny. W przypadku nowoczesnych interfejsów wymagających gestów wielodotykowych i płynnej interakcji z użytkownikiem, nasze pojemnościowe rozwiązania dotykowe zapewniają doskonałą responsywność.

Leczenie przeciwodblaskowe (AG):Aby poprawić czytelność w jasnym otoczeniu, oferujemy antyodblaskową obróbkę powierzchni, która zmniejsza odbicia światła otoczenia. Jest to szczególnie korzystne w przypadku urządzeń zewnętrznych, wyświetlaczy samochodowych i sprzętu medycznego, gdzie odblaski ekranu mogą pogarszać użyteczność.

Dostosowywanie obiektywu ze szklaną osłoną:Nasza usługa dostosowywania szklanych soczewek osłonowych umożliwia dostosowanie grubości (od 0,5 mm do 2,0 mm), kształtu (zaokrąglone rogi, nacięcia lub specjalne wycięcia), koloru (biały, czarny lub niestandardowy) i sitodruku (logo, ikony lub dekoracyjne obramowania). CH190QV02A-CT jest wyposażony w soczewkę osłonową o średnicy 0,7 mm z czarną obwódką z jedwabiu. Możemy modyfikować te parametry, aby dopasować je do estetyki projektu Twojego produktu.

Dzięki naszym elastycznym MOQ i możliwościom szybkiego prototypowania, Chenghao jest idealnym partnerem w zakresie niestandardowych rozwiązań ekspozycyjnych, które przyspieszają cykl rozwoju produktu i skracają czas wprowadzenia produktu na rynek.

Przypadki zastosowań

1. Przemysłowy terminal ręczny

Kompaktowa obudowa o przekątnej 1,9 cala i wodoodporna konstrukcja sprawiają, że CH190QV02A-CT jest doskonałym wyborem dla podręcznych terminali przemysłowych używanych w zarządzaniu magazynami, śledzeniu logistyki i usługach terenowych. Rozdzielczość 170x320 pikseli zapewnia wystarczającą powierzchnię ekranu do wyświetlania list inwentarzowych, wyników skanowania kodów kreskowych i podpowiedzi nawigacyjnych, przy jednoczesnym zachowaniu niewielkich rozmiarów urządzenia, które umożliwia obsługę jedną ręką. Jasność na poziomie 400 cd/m2 zapewnia czytelność zarówno w magazynach wewnętrznych, jak i w zewnętrznych strefach załadunku, a pojemnościowy interfejs dotykowy umożliwia intuicyjną nawigację po menu i wprowadzanie danych bez konieczności stosowania fizycznych klawiatur. Wodoodporna konstrukcja chroni wyświetlacz przed wilgocią i kurzem spotykanym w środowiskach przemysłowych, wydłużając żywotność urządzenia i zmniejszając wymagania konserwacyjne.

2. Urządzenie do monitorowania medycznego

W medycynie CH190QV02A-CT doskonale nadaje się do stosowania w przenośnym sprzęcie diagnostycznym i urządzeniach do monitorowania pacjenta, gdzie rozmiar, niezawodność i jakość wyświetlania mają kluczowe znaczenie. Technologia IPS zapewnia spójne odwzorowanie kolorów i kontrast przy szerokich kątach widzenia, co jest niezbędne dla personelu medycznego, który podczas zabiegów może potrzebować patrzenia na wyświetlacz z różnych pozycji. Pojemnościowy interfejs dotykowy umożliwia obsługę w rękawiczkach, jeśli jest odpowiednio skonfigurowany, dzięki czemu nadaje się do środowisk klinicznych, w których protokoły higieny wymagają ochrony barierowej. Szeroki zakres temperatur pracy modułu i wodoodporna konstrukcja sprawiają, że nadaje się on również do stosowania w urządzeniach medycznych nadających się do sterylizacji, które muszą wytrzymywać okresowe czyszczenie i dezynfekcję.

3. Panel sterowania inteligentnego domu

Smukły profil i zintegrowane funkcje dotykowe CH190QV02A-CT sprawiają, że jest to idealne rozwiązanie wyświetlające dla inteligentnych paneli sterowania domem, termostatów i interfejsów monitorowania środowiska. Wyświetlacz o przekątnej 1,9 cala jest wystarczająco duży, aby wyświetlać odczyty temperatury, poziomy wilgotności, ikony stanu systemu i sterowanie dotykowe, a jednocześnie pozostaje dyskretny po zamontowaniu na ścianie lub zintegrowaniu ze sprzętem automatyki domowej. Opcje podwójnego interfejsu (SPI i i80) zapewniają elastyczność integracji z popularnymi kontrolerami inteligentnego domu i platformami bramek IoT, a jasność na poziomie 400 cd/m2 zapewnia czytelność wyświetlacza w różnych warunkach oświetlenia wewnętrznego, od słabo oświetlonych korytarzy po zalane słońcem salony.

Często zadawane pytania

P1: Czy tego modułu wyświetlacza można używać na zewnątrz?

Tak, CH190QV02A-CT charakteryzuje się jasnością podświetlenia 400 cd/m2, co zapewnia dobrą czytelność w środowiskach półzewnętrznych i zacienionych obszarach zewnętrznych. W przypadku zastosowań wymagających bezpośredniego światła słonecznego zalecamy ocenę wyświetlacza w określonych warunkach oświetleniowych. W razie potrzeby nasza usługa dostosowywania może również zwiększyć jasność do 500 cd/m2 lub więcej.

P2: Jaki jest poziom napięcia interfejsu tego modułu?

Moduł działa przy napięciu we/wy od 2,8 V do 3,3 V, kompatybilnym ze standardowymi systemami logicznymi 3,3 V. Jeśli Twój system wykorzystuje inny poziom logiczny (np. 1,8 V lub 5 V), możemy przedstawić zalecenia dotyczące odpowiednich rozwiązań w zakresie zmiany poziomu.

P3: Czy pojemnościowy panel dotykowy obsługuje gesty wielodotykowe?

Tak, zintegrowany pojemnościowy kontroler dotykowy obsługuje podstawowe gesty wielodotykowe, w tym stuknięcie, dwukrotne dotknięcie, przesunięcie i przybliżenie przez szczypanie. Interfejs I2C zapewnia responsywną transmisję danych dotykowych, zapewniając płynną interakcję użytkownika. Panel dotykowy można również dostosować do obsługi w rękawiczkach, jeśli jest to wymagane w zastosowaniach medycznych lub przemysłowych.

P4: Jaka jest minimalna ilość zamówienia (MOQ) dla tego modelu?

Nasze standardowe MOQ dla tego modelu zaczyna się od rozsądnej partii minimalnej. Do prototypowania i produkcji na małą skalę oferujemy ilości próbne. Skontaktuj się z naszym zespołem sprzedaży, aby uzyskać szczegółowe informacje o MOQ w oparciu o wymagania projektu.

P5: Czy można dostosować złącze FPC lub długość kabla?

Absolutnie. Jak opisano we wstępie do dostosowywania, oferujemy pełne dostosowanie FPC, w tym typ złącza, liczbę styków, długość kabla i konstrukcję ze złotym palcem. Jeśli standardowa konfiguracja złącza FH35C-25S-0.3SHW(50) nie pasuje do układu PCB, nasz zespół inżynierów może zaprojektować dostosowane rozwiązanie FPC, aby zapewnić odpowiednie dopasowanie i niezawodną łączność.

P6: Czy wyświetlacz nadaje się do urządzeń zasilanych bateryjnie?

P7: Czy moduł posiada certyfikat RoHS?

Tak, wszystkie produkty Shenzhen Chenghao Optoelectronic Co., Ltd. są produkowane zgodnie z dyrektywami RoHS. Nasze procesy produkcyjne są zgodne ze ścisłymi normami ochrony środowiska i kontroli jakości. Dokumenty certyfikacyjne RoHS są dostępne na żądanie.
