10.1 Moduł wyświetlacza LCD TFT o wymiarach 1024x600 cali z interfejsem RGB - 400 cd/m2 przemysłowy LCD

Opis produktu

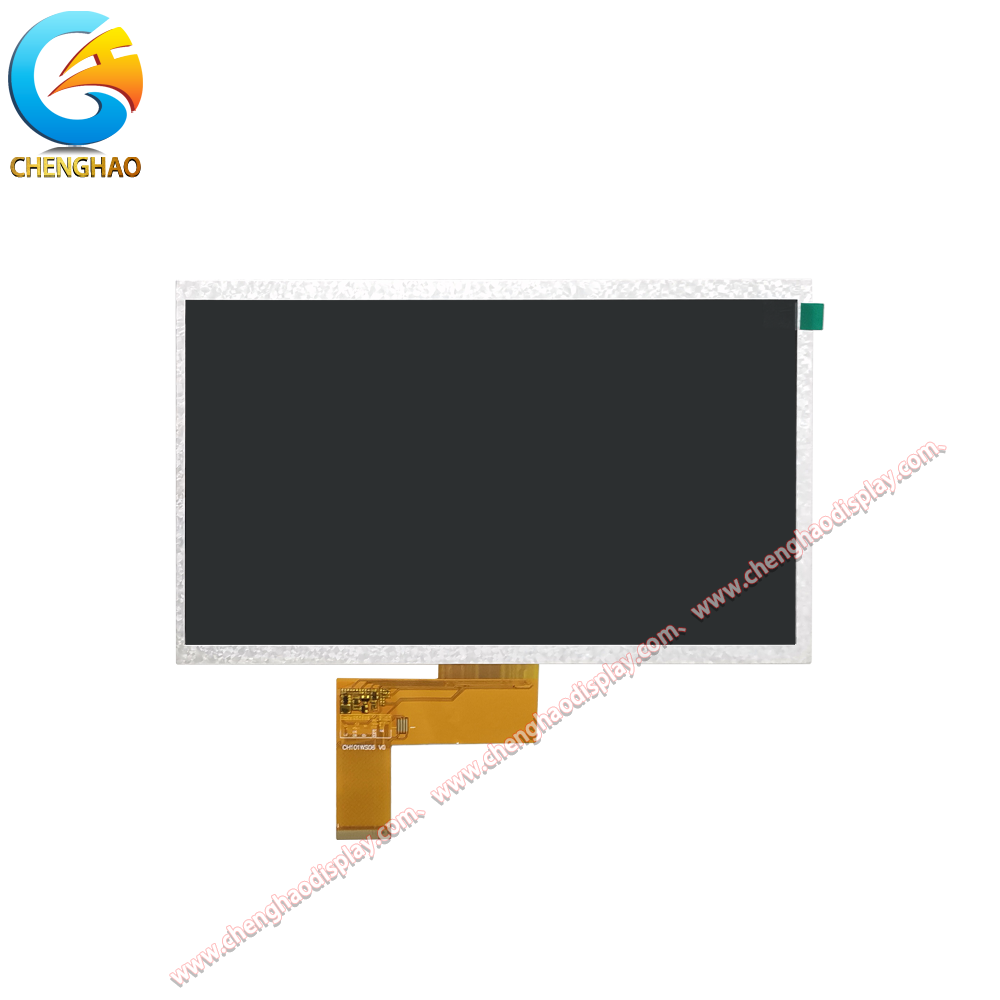

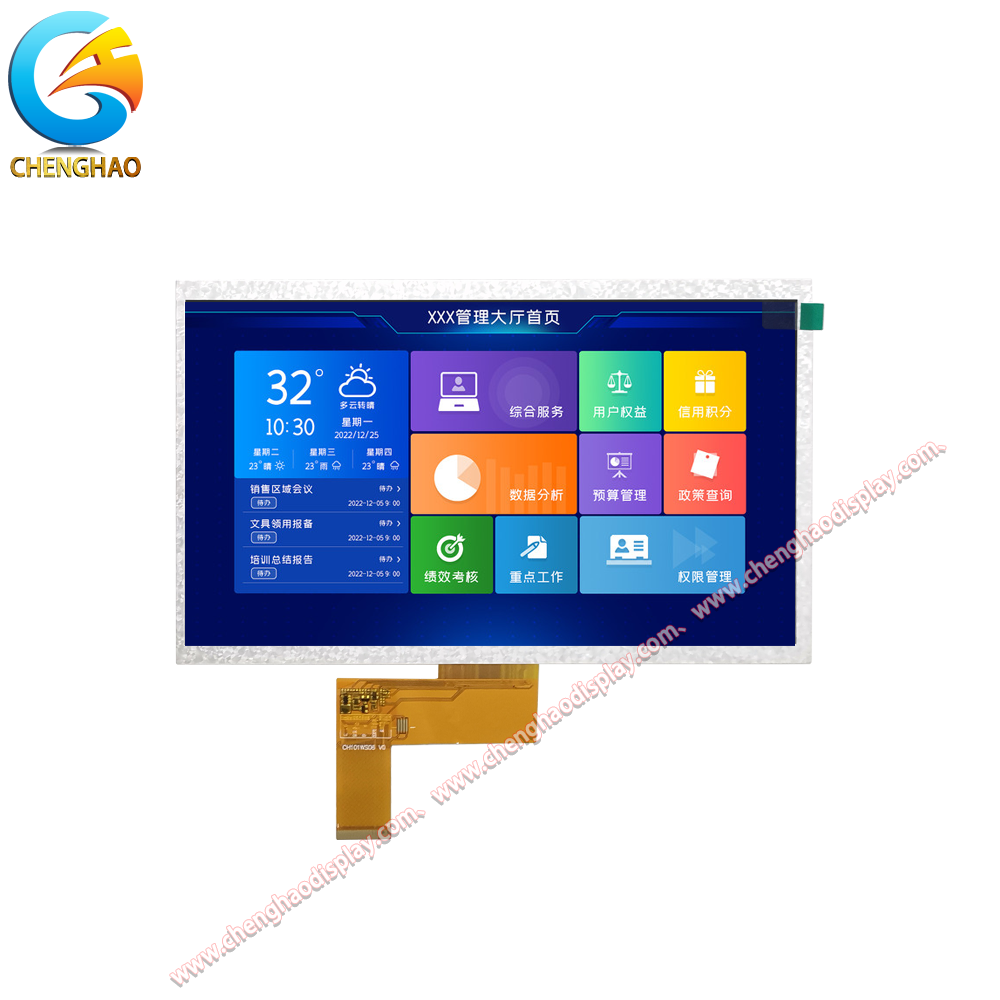

CH101WS06A to moduł wyświetlacza TFT LCD o przekątnej 10,1 cala, charakteryzujący się szerokim obszarem aktywnym o wymiarach 222,72 x 125,28 mm i rozdzielczością WSVGA 1024 x 600 pikseli. Ten moduł wyświetlacza wykorzystuje standardowy 24-bitowy interfejs RGB z 39-pinowym złączem FPC o rastrze 0,5 mm, dzięki czemu jest kompatybilny z szeroką gamą wbudowanych kontrolerów i komputerów jednopłytkowych powszechnie używanych w zastosowaniach przemysłowych i komercyjnych. Dzięki typowej jasności 400 cd/m² i szerokiemu kątowi widzenia 80/80/80/80 stopni we wszystkich kierunkach, wyświetlacz zapewnia stałą jakość obrazu odpowiednią dla przemysłowych paneli sterowania, interfejsów człowiek-maszyna i kiosków informacyjnych. Moduł działa w trybie transmisyjnym i charakteryzuje się trwałą konstrukcją mechaniczną z obrysem LCM o wymiarach 235,0 x 143,0 mm i otworem ramki o wymiarach 226,25 x 128,1 mm do standardowego montażu panelowego. Obwód podświetlenia LED jest zaprojektowany na prąd przewodzenia 140 mA, zapewniając stabilne i równomierne oświetlenie na całej powierzchni wyświetlacza. Ten moduł wyświetlacza stanowi ekonomiczne rozwiązanie do zastosowań wymagających wielkoformatowego kolorowego wyświetlacza ze standardowym interfejsem RGB, co czyni go doskonałym wyborem dla twórców systemów wbudowanych i producentów sprzętu przemysłowego. Szeroki zakres temperatur pracy i solidna konstrukcja zapewniają niezawodną pracę w wymagających środowiskach przemysłowych.

Cechy produktu

• Duży wyświetlacz WSVGA o przekątnej 10,1 cala do zastosowań przemysłowych: Ekran o przekątnej 10,1 cala i rozdzielczości 1024 x 600 zapewnia wystarczającą ilość miejsca do wyświetlania szczegółowych informacji, interfejsów sterujących i wizualizacji danych. Panoramiczny współczynnik proporcji 16:9 idealnie nadaje się do nowoczesnych aplikacji HMI, rozwiązań Digital Signage i wyświetlaczy informacyjnych, gdzie ważna jest zarówno gęstość treści, jak i czytelność. Jasność 400 cd/m² zapewnia wygodne oglądanie w pomieszczeniach przemysłowych.

• Standardowy interfejs RGB dla łatwej integracji: 24-bitowy interfejs RGB z 39-pinowym złączem FPC to jeden z najczęściej obsługiwanych interfejsów wyświetlaczy w branży systemów wbudowanych. Jest natywnie wspierany przez rozległy ekosystem mikrokontrolerów i komputerów jednopłytkowych. Eliminuje to potrzebę konwersji protokołów lub specjalizowanych układów scalonych sterowników, znacznie zmniejszając zarówno koszt BOM, jak i czas opracowywania oprogramowania sprzętowego.

• Szeroki kąt widzenia dla elastycznej instalacji: Przy kącie widzenia 80/80/80/80 stopni we wszystkich kierunkach, wyświetlacz zachowuje spójne kolory i kontrast przy oglądaniu z dowolnej pozycji. Jest to szczególnie cenne w przypadku sprzętu montowanego na panelu, gdzie operatorzy mogą oglądać ekran pod różnymi kątami, oraz w zastosowaniach wielu użytkowników, takich jak kioski z informacjami publicznymi, gdzie wyświetlacz musi być czytelny dla osób znajdujących się w różnych pozycjach.

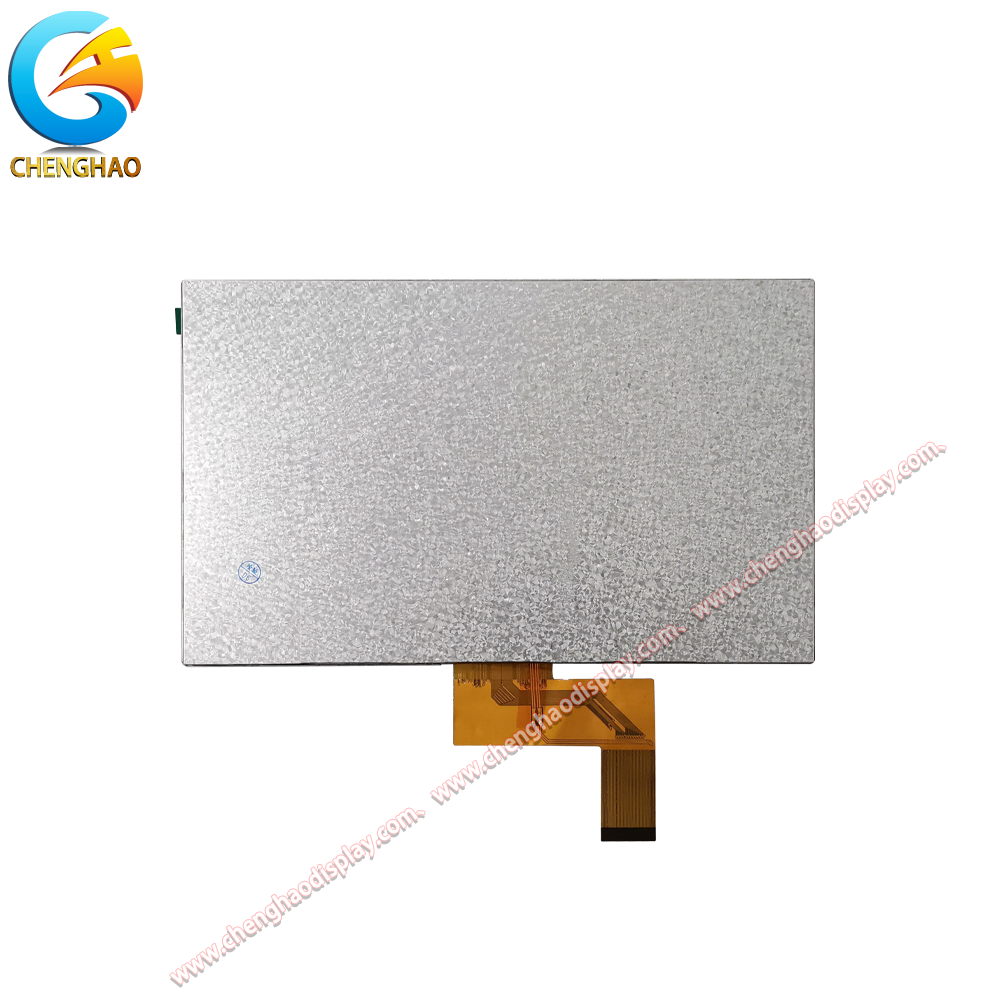

• Solidna konstrukcja mechaniczna dla środowisk wbudowanych: Obrys LCM o wymiarach 235,0 x 143,0 mm z otworem ramki o wymiarach 226,25 x 128,1 mm jest przeznaczony do standardowego montażu panelowego. 39-pinowy FPC ze wzmocnieniem PI zapewnia niezawodną łączność elektryczną, podczas gdy tryb wyświetlacza transmisyjnego ze zoptymalizowanym obwodem sterownika podświetlenia zapewnia stałą wydajność przez cały okres użytkowania.

Rysunek produktu

Szczegółowe specyfikacje

Dostosowane wprowadzenie

W Shenzhen ChengHao Optoelectronic Co., Ltd. zapewniamy kompleksowe usługi dostosowywania modułów TFT LCD w różnych rozmiarach i specyfikacjach. W przypadku CH101WS06A i podobnych wielkoformatowych modułów wyświetlaczy oferujemy elastyczne dostosowywanie FPC, w tym dostosowanie konfiguracji pinów w celu dopasowania do określonych układów złączy i wymagań interfejsu PCB. Poziomy jasności można dostosować od standardowych 200–400 cd/m² do konfiguracji o wysokiej jasności przekraczających 800 cd/m² do zastosowań zewnętrznych lub przy dużym oświetleniu otoczenia. Opcje panelu dotykowego obejmują dotyk pojemnościowy, dotyk rezystancyjny lub konfigurację bezdotykową. Zapewniamy również możliwość dostosowania szklanej osłony obiektywu poprzez regulowaną grubość, kształt i kolor, a także opcje obróbki powierzchni zapobiegającej odblaskom i odciskom palców.

Przypadki zastosowań

• Przemysłowe HMI i panele sterowania: Rozmiar 10,1 cala i rozdzielczość 1024 x 600 to idealny wybór do przemysłowych interfejsów człowiek-maszyna, paneli sterowania maszyn CNC i interfejsów HMI automatyki przemysłowej. Szeroki kąt widzenia umożliwia operatorom odczytywanie wyświetlacza z różnych miejsc wokół sprzętu, a interfejs RGB upraszcza podłączenie do popularnych przemysłowych płyt kontrolerów.

• Digital Signage i kioski informacyjne: Duża powierzchnia wyświetlacza sprawia, że ​​moduł ten nadaje się do stosowania w zastosowaniach Digital Signage w pomieszczeniach, wyświetlaczach informacji publicznych i kioskach ze wskazówkami. Jasność 400 cd/m² zapewnia wyraźną widoczność w pomieszczeniach zamkniętych, takich jak lobby, powierzchnie handlowe i węzły komunikacyjne.

• Prototypowanie systemów wbudowanych: Standardowy interfejs RGB sprawia, że ​​ten wyświetlacz jest doskonałym wyborem do platform prototypowych. Można go bezpośrednio podłączyć do różnych płytek deweloperskich obsługujących równoległe wyjście RGB, zapewniając inżynierom niezawodny wyświetlacz dla ich wbudowanych projektów.

Często zadawane pytania

P: Jakie jest typowe zastosowanie modułu wyświetlacza CH101WS06A?Odp.: Ten 10,1-calowy moduł TFT LCD jest przeznaczony do przemysłowych interfejsów HMI, rozwiązań Digital Signage i prototypowania systemów wbudowanych. Rozdzielczość 1024x600 i szeroki kąt widzenia sprawiają, że nadaje się do stosowania w urządzeniach montowanych na panelach i wyświetlaczach informacji publicznych.

P: Czy ten moduł zawiera panel dotykowy?Odp.: Nie, CH101WS06A to moduł tylko do wyświetlania. Jeśli wymagana jest funkcja dotykowa, oferujemy dostosowanie w celu dodania pojemnościowych lub rezystancyjnych paneli dotykowych.

P: Jaka jest żywotność podświetlenia LED?Odp.: Podświetlenie LED jest przystosowane do typowej pracy ciągłej od 30 000 do 50 000 godzin przy prądzie znamionowym.

P: Jaka jest różnica pomiędzy obrysem LCM a rozmiarem obszaru aktywnego?Odp.: Zarys LCM to fizyczne wymiary zewnętrzne modułu, łącznie z ramką. Obszar aktywny to rzeczywisty obszar, w którym wyświetlane są piksele. Projektując obudowę, należy zapoznać się z zarysem LCM, aby uzyskać informacje dotyczące prawidłowego dopasowania.

P: Czy wyświetlacz nadaje się do użytku na zewnątrz?Odp.: Wersja standardowa o jasności 400 cd/m² jest przeznaczona do użytku w pomieszczeniach zamkniętych. W przypadku środowisk zewnętrznych zalecamy opcję dostosowywania o wysokiej jasności.
