3,92-calowy moduł wyświetlacza AMOLED 1080x1240 z interfejsem MIPI i ekranem dotykowym pojemnościowym

Opis produktu

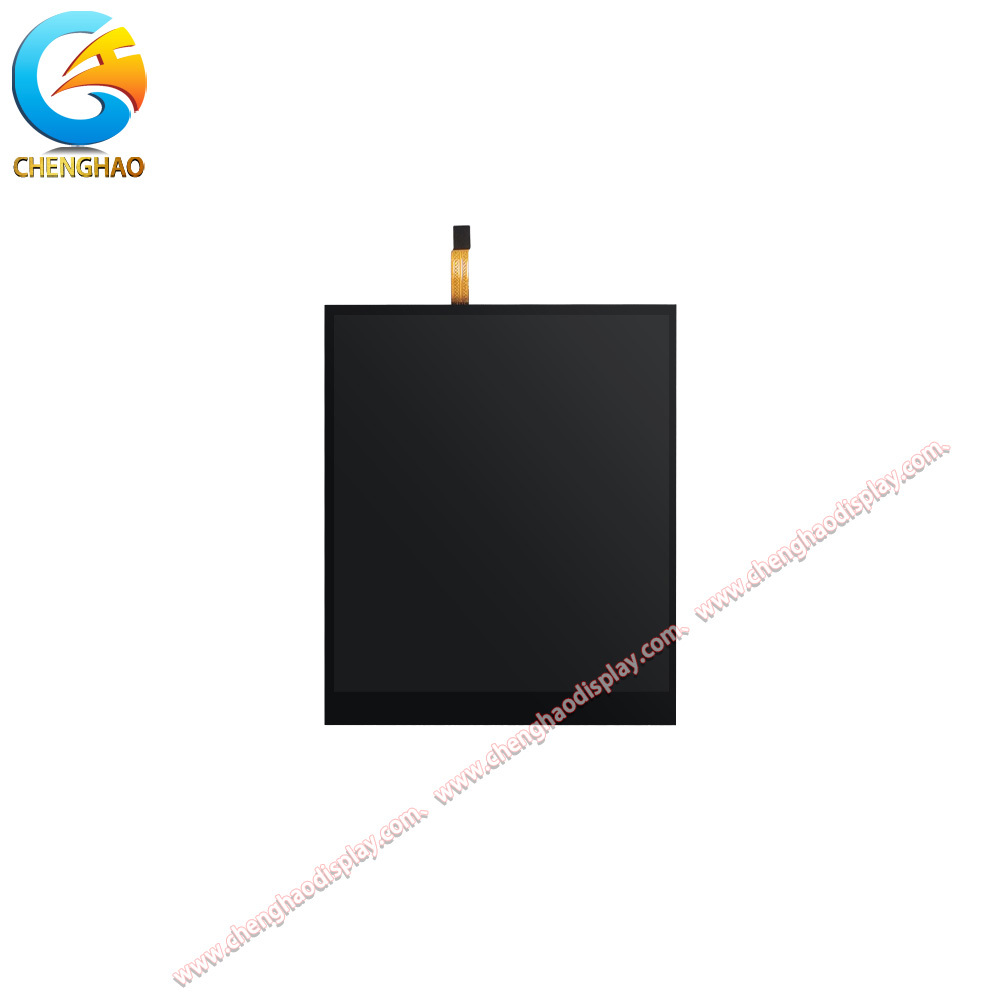

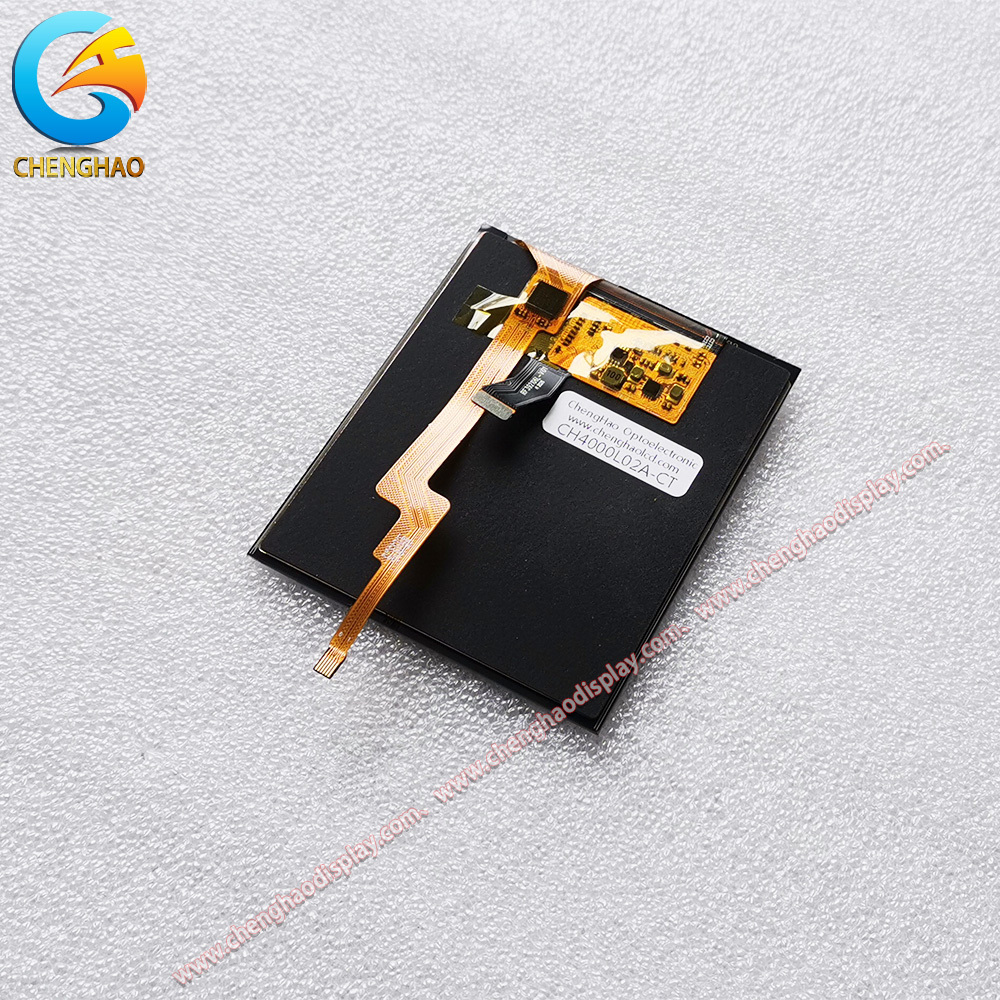

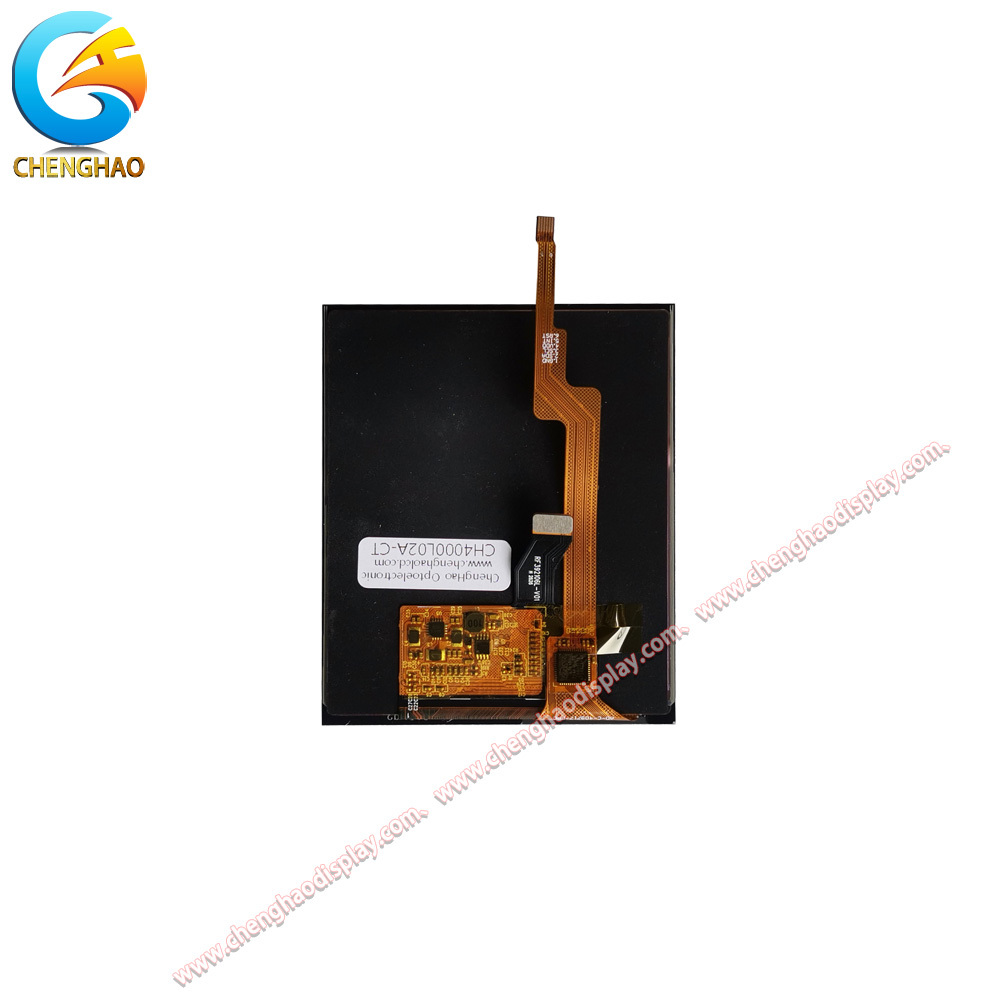

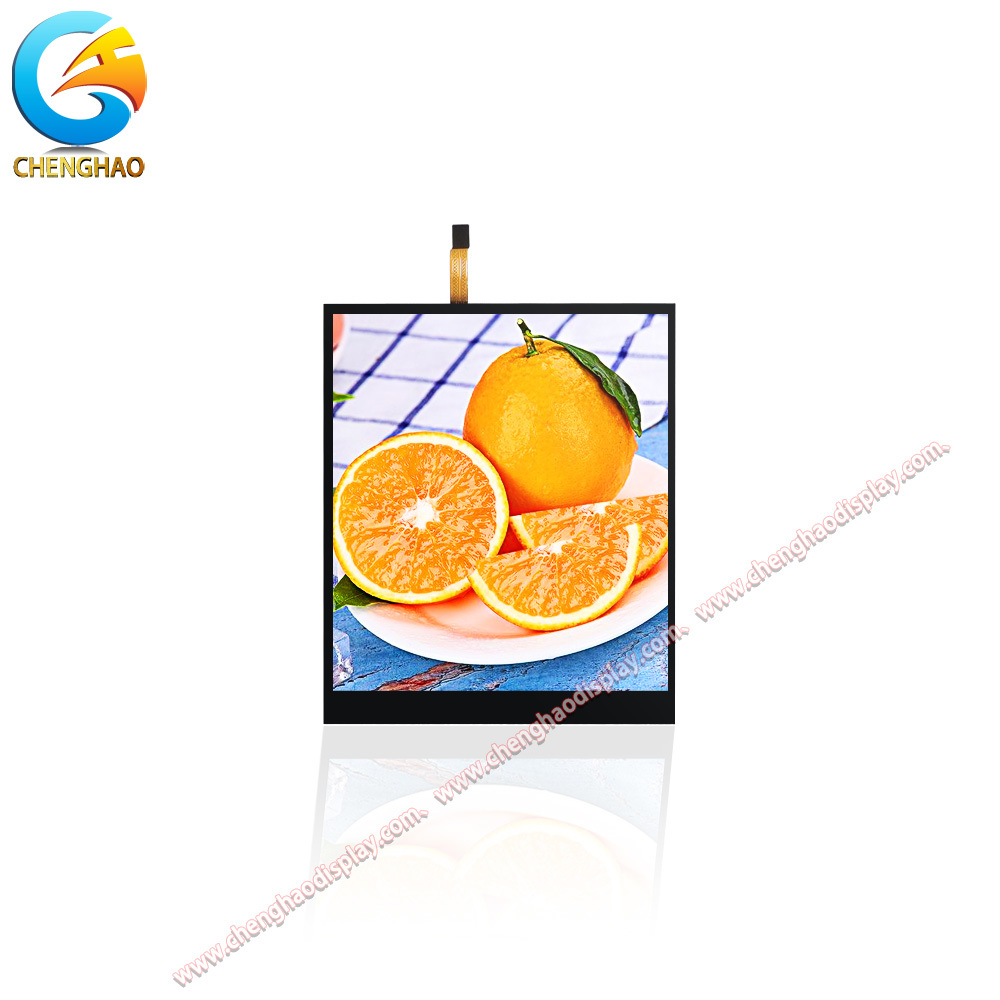

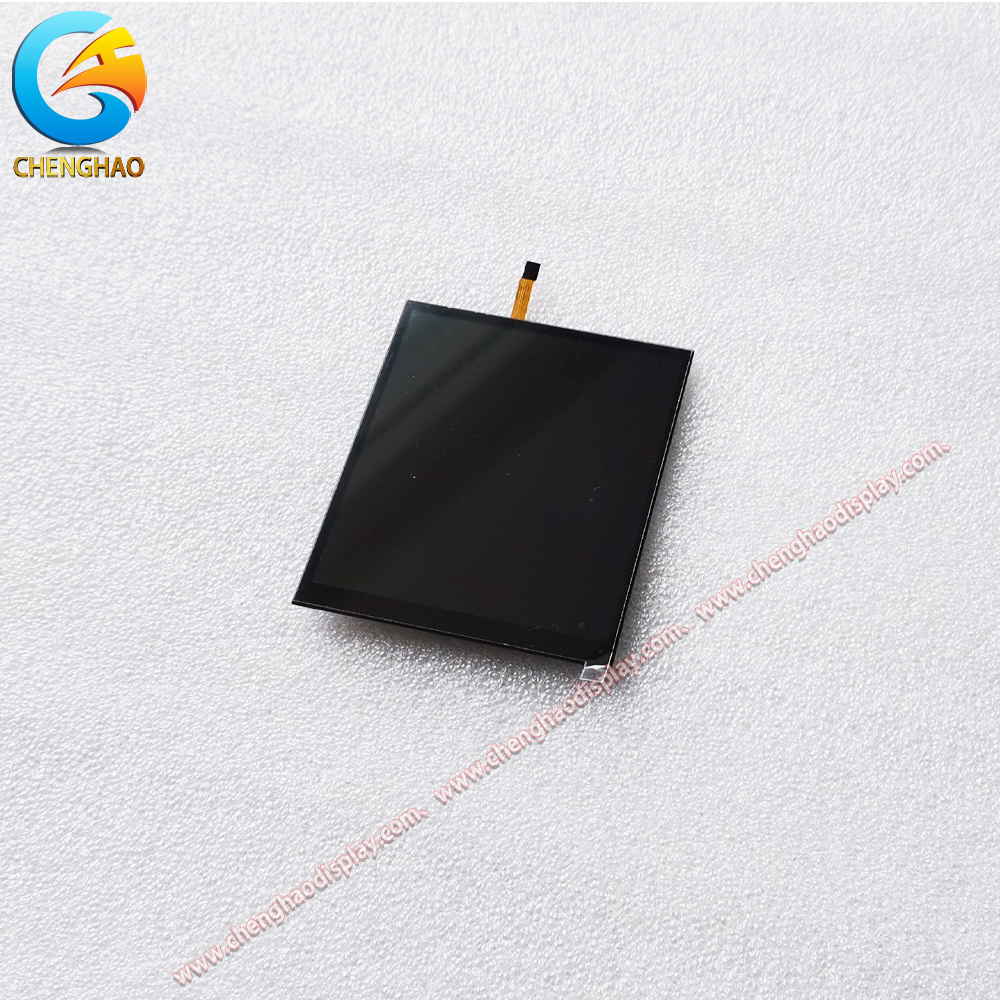

CH400OL02A-CT to moduł wyświetlacza AMOLED o przekątnej 3,92 cala, rozdzielczości 1080x1240, technologii samoemisyjnej AMOLED i wysokiej jasności 700 cd/m² zapewniającej żywe kolory. Wyposażony w interfejs MIPI DSI 4-pasmowy i projektowany pojemnościowy panel dotykowy o strukturze GFF, moduł ten zapewnia wyraźny obraz z szerokimi kątami widzenia 80/80/80/80. Zintegrowane szkło ochronne ma twardość 6H i przepuszczalność ≥87% dla trwałości i przejrzystości. Moduł ten, pracujący przy napięciu IO 1,8 V i obsługujący szeroki zakres temperatur od -20°C do +70°C, jest idealny do wysokiej klasy instrumentów przenośnych, ręcznych urządzeń medycznych, noszonych narzędzi diagnostycznych i premium paneli sterowania wymagających głębokiej czerni i wysokiego kontrastu.

Cechy produktu

1. 3,92-calowy panel AMOLED samoemisyjny z prawdziwą czernią

Technologia AMOLED zapewnia indywidualnie podświetlane piksele dla nieskończonego kontrastu i prawdziwej czerni, zapewniając doskonałą jakość obrazu w porównaniu do tradycyjnych wyświetlaczy TFT LCD dla urządzeń premium i medycznych.

2. Ultra-wysoka rozdzielczość 1080x1240 przy jasności 700 cd/m²

Z ponad 1,3 miliona pikseli upakowanych w kompaktowym 3,92-calowym wyświetlaczu i luminancji 700 cd/m², ten moduł renderuje ultra-ostry tekst, szczegółową grafikę i żywe kolory nawet w jasnym otoczeniu.

3. Interfejs MIPI DSI 4-pasmowy do szybkiego przesyłania danych

Interfejs MIPI obsługuje strumieniowanie wideo o dużej przepustowości, idealne do aplikacji obrazowania w czasie rzeczywistym, wyświetlaczy oscyloskopów i graficznych interfejsów użytkownika wymagających płynnych klatek.

4. Pojemnościowy dotyk GFF ze szkłem ochronnym hartowanym 6H

Projektowany pojemnościowy panel dotykowy o strukturze GFF łączy przepuszczalność optyczną ≥87% ze szkłem ochronnym odpornym na zarysowania 6H, umożliwiając responsywną interakcję wielodotykową z wyjątkową trwałością dla urządzeń ręcznych wdrażanych w terenie.

5. Szeroki zakres temperatur (-20°C do +70°C) i niskie napięcie IO 1,8 V

Zaprojektowany do zastosowań zasilanych bateryjnie i zewnętrznych, szeroki zakres temperatur pracy i niskie napięcie zapewniają niezawodne działanie w instrumentach przenośnych i sprzęcie do monitorowania środowiska.

Rysunek produktu

Szczegółowe specyfikacje

Wprowadzenie do personalizacji

Chenghao oferuje profesjonalną personalizację modułów TFT LCD, monochromatycznych wyświetlaczy LCD, kolorowych modułów OLED i monochromatycznych modułów OLED. Oferujemy:

• Dostosowanie FPC: Niestandardowy obrys FPC, długość i liczba pinów dopasowane do obudowy i układu złącza.
• Adaptacja interfejsu: Opcje interfejsu SPI, MCU, RGB, MIPI, LVDS, EDP i HDMI dostępne w celu dopasowania do platformy hosta.
• Regulacja jasności: Od standardowych 200-300 cd/m² do wysokiej jasności 500+ cd/m², skalibrowane do zastosowań wewnętrznych lub czytelnych w świetle słonecznym.
• Integracja dotyku: Konfiguracje dotyku pojemnościowego, rezystancyjnego lub bez dotyku w zależności od wymagań produktu.
• Powłoka antyrefleksyjna: Obróbka powierzchni AG w celu zmniejszenia odbić otoczenia w środowiskach zewnętrznych i o wysokim połysku.
• Personalizacja szkła ochronnego: Dopasowana grubość szkła, kształt, kolor i sitodruk, aby dopasować się do marki i projektu przemysłowego.

Skontaktuj się z naszym zespołem inżynierów, podając swoje specyfikacje, aby uzyskać spersonalizowane rozwiązanie.

Przykłady zastosowań

• Wysokiej klasy ręczne urządzenia medyczne: Ultra-ostra rozdzielczość AMOLED 1080x1240 z prawdziwą czernią i jasnością 700 cd/m² umożliwia wyraźne wizualizowanie parametrów życiowych i obrazów diagnostycznych na przenośnych monitorach pacjentów i ręcznych urządzeniach ultrasonograficznych.
• Premium noszone instrumenty diagnostyczne: Kompaktowy rozmiar 3,92 cala, niskie zużycie energii 1,8 V i dotyk pojemnościowy sprawiają, że nadaje się do zaawansowanych pulsoksymetrów, przenośnych czytników EKG i noszonych trackerów zdrowia wymagających żywego wyświetlania.
• Oscyloskopy przemysłowe i sprzęt testowy: Interfejs MIPI DSI o dużej przepustowości obsługuje renderowanie przebiegów w czasie rzeczywistym w wysokiej rozdzielczości, idealny do przenośnych oscyloskopów, analizatorów widma i przyrządów testowych w terenie, gdzie klarowność przebiegu jest kluczowa.
• Ręczne terminale danych zewnętrzne: Jasność 700 cd/m², szkło odporne na zarysowania 6H i szeroki zakres temperatur od -20°C do +70°C zapewniają niezawodne działanie skanerów logistycznych, trackerów zimnego łańcucha i zewnętrznych przemysłowych PDA.

FAQ

P1: Jaki jest protokół interfejsu dla tego wyświetlacza AMOLED?

Moduł ten wykorzystuje interfejs MIPI DSI 4-pasmowy dla panelu AMOLED i I2C dla kontrolera dotyku pojemnościowego, zapewniając szybką transmisję wideo i komunikację danych dotykowych.

P2: Jak AMOLED wypada w porównaniu z tradycyjnym TFT LCD w tym zastosowaniu?

Technologia AMOLED oferuje samoemisyjne piksele dla prawdziwej czerni, nieskończonego kontrastu, szerszej gamy kolorów i cieńszego profilu w porównaniu do TFT LCD, co czyni ją idealną dla urządzeń przenośnych premium.

P3: Jakie gesty dotykowe są obsługiwane?

Pojemnościowy panel dotykowy GFF obsługuje gesty wielodotykowe (do 5 punktów), w tym dotknięcie, przesunięcie i szczypanie do powiększenia, konfigurowalne za pomocą kontrolera dotyku I2C.

P4: Czy jasność wyświetlacza można regulować?

Tak, jasność AMOLED można dynamicznie regulować za pomocą interfejsu poleceń MIPI DSI, umożliwiając automatyczną regulację jasności w oparciu o informacje zwrotne z czujnika światła otoczenia w celu optymalizacji zużycia energii.

P5: Czy szkło ochronne jest wymienne lub konfigurowalne?

Tak. Chenghao oferuje niestandardowe opcje szkła ochronnego, w tym grubość, kształt, kolor, sitodruk i obróbkę powierzchni, aby dopasować się do wymagań projektowych produktu.
