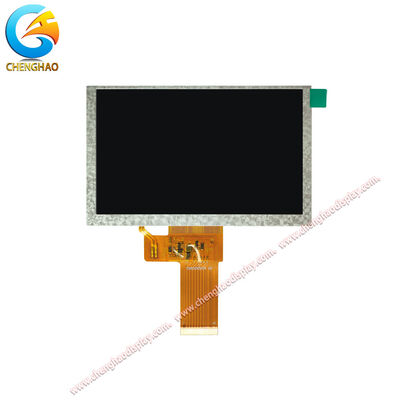

5-calowy moduł wyświetlacza IPS TFT LCD 1024x600 LVDS 500 nitów do przemysłowych HMI

Opis produktu

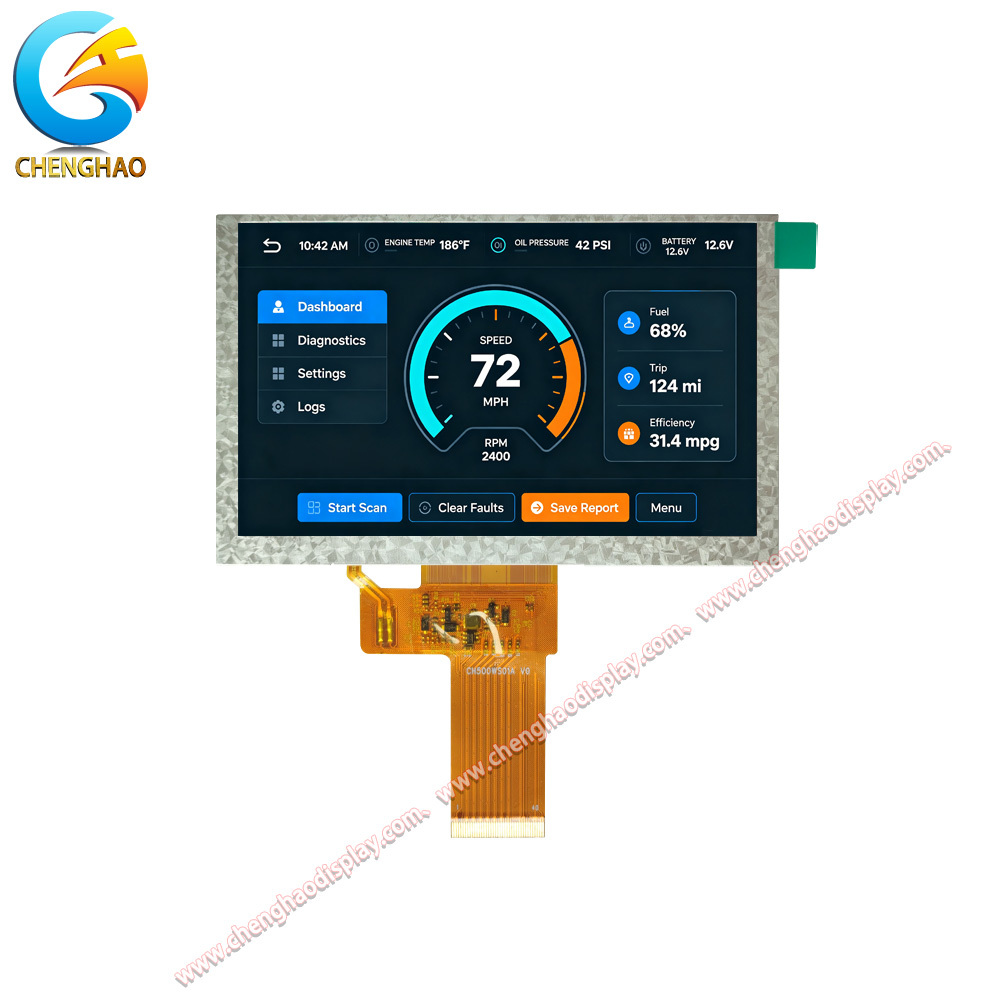

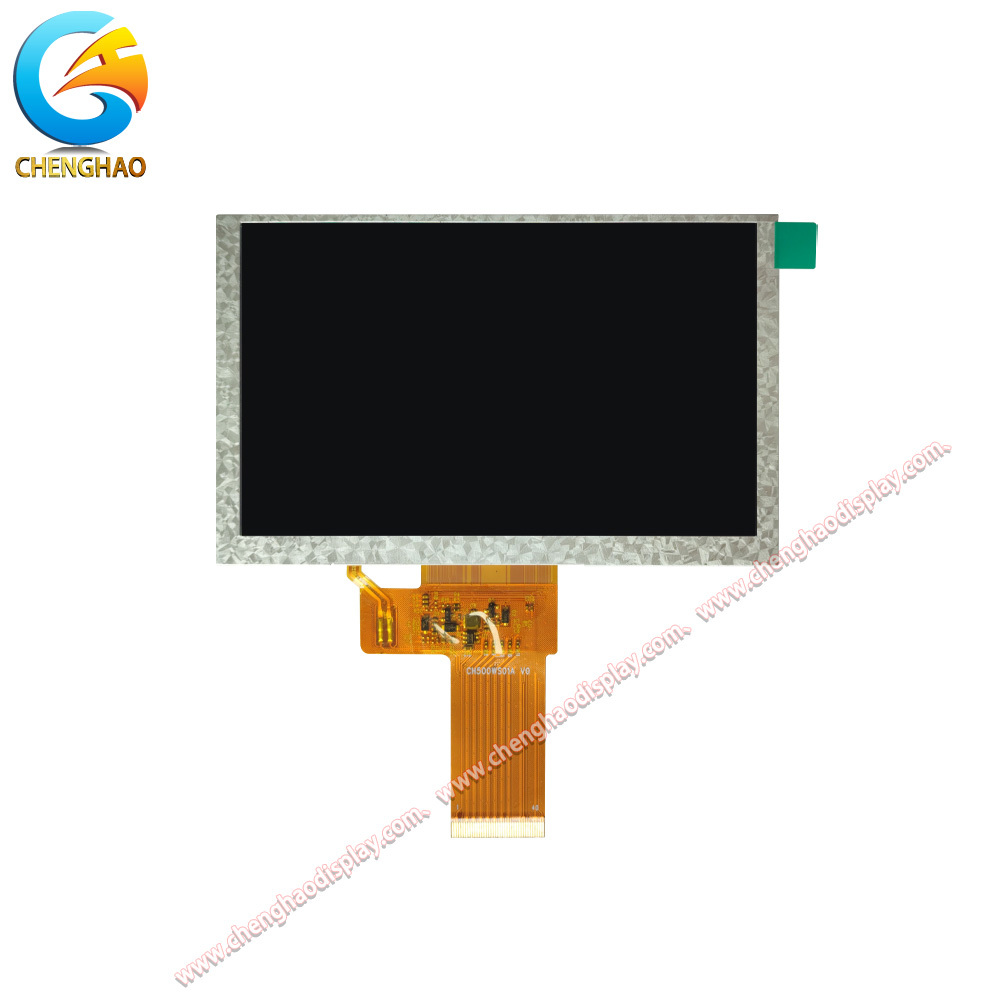

CH500WS01A to 5,0-calowy moduł wyświetlacza IPS TFT LCD o rozdzielczości 1024 x (RGB) x 600 i interfejsie LVDS z 40 pinami. Zapewnia typową jasność 500 cd/m2, 16,7 miliona kolorów i kierunek patrzenia 85/85/85/85 dla spójnej czytelności z wielu pozycji. Panel wykorzystuje tryb IPS transmissive normally black o wymiarach zewnętrznych 120,7 x 75,8 mm i obszarze aktywnym 108,03 x 64,8 mm. Temperatura pracy wynosi od -20 do +70 stopni Celsjusza, a temperatura przechowywania od -30 do +80 stopni Celsjusza. Moduł nie posiada panelu dotykowego i jest przeznaczony do przemysłowych paneli HMI, aparatury pomiarowej, terminali sterujących i wbudowanych systemów wyświetlania wymagających stabilnego interfejsu LVDS i długoterminowej dostawy.

Cechy produktu

• Rozdzielczość 1024 x (RGB) x 600 zapewnia ostry tekst, wykresy i zawartość interfejsu operatora.
• Typowa jasność 500 cd/m2 zapewnia wyraźne widzenie w większości wewnętrznych i kontrolowanych środowisk przemysłowych.
• Technologia IPS z kierunkiem patrzenia 85/85/85/85 utrzymuje spójność obrazu z każdej strony.
• 40-pinowy interfejs LVDS upraszcza integrację z przemysłowymi płytami sterującymi i platformami kontrolerów wyświetlaczy.

Rysunek produktu

Szczegółowe specyfikacje

Wprowadzenie do personalizacji

Chenghao oferuje niestandardowe usługi modułów wyświetlaczy dla modułów TFT LCD, monochromatycznych wyświetlaczy LCD, kolorowych modułów OLED i monochromatycznych modułów OLED. Personalizacja obejmuje układ FPC i konfigurację pinów, wybór interfejsu, regulację jasności, integrację dotyku, obróbkę powierzchni antyrefleksyjnej i projekt szkła osłonowego.

• Personalizacja FPC obejmuje wymiary zewnętrzne, długość, liczbę pinów i układ złącza.
• Opcje interfejsu obejmują LVDS, SPI, MCU, RGB, MIPI, EDP i HDMI.
• Jasność można dostosować do standardowego użytku w pomieszczeniach lub do środowisk o wyższym natężeniu światła otoczenia.
• Dostępne są konfiguracje z dotykiem pojemnościowym, dotykiem rezystancyjnym i bez dotyku.
• Obróbka powierzchni AG może zmniejszyć odbicia w jasno oświetlonych miejscach instalacji.
• Szkło osłonowe można dostosować pod względem grubości, kształtu, koloru i sitodruku.

Przykłady zastosowań

• Przemysłowe panele HMI: Rozdzielczość 1024 x 600 i interfejs LVDS obsługują wyraźne pulpity operatorów, ekrany statusu maszyn i terminale sterujące.
• Urządzenia do testowania i pomiarów: Szerokie kąty widzenia i stabilna jakość kolorów pomagają technikom odczytywać przebiegi, wartości i menu z różnych pozycji.
• Kioski i terminale sterujące: Kompaktowe wymiary 5,0 cala i 40-pinowy interfejs upraszczają integrację z systemami wbudowanymi o ograniczonej przestrzeni.
• Urządzenia do sterowania budynkami: Wyświetlacz 500 cd/m2 i szeroki zakres temperatur zapewniają niezawodne działanie w monitorowanych środowiskach wewnętrznych.
