2.8 cali IPS TFT LCD Display Module 240x320 QSPI 300 Nits dla przemysłowych interfejsów HMI

Opis produktu

CH280QV41A to 2,8-calowy moduł wyświetlacza IPS TFT LCD o rozdzielczości 240 x (RGB) x 320 i interfejsie QSPI 40-pinowym. Oferuje typową jasność 300 cd/m2, 262 tys. kolorów i kierunek patrzenia 80/80/80/80 dla spójnej czytelności z wielu pozycji. Panel wykorzystuje tryb IPS transmissive normally black z wymiarami zewnętrznymi 50,00 x 69,20 mm i obszarem aktywnym 43,20 x 57,60 mm. Temperatura pracy mieści się w zakresie od -20 do +70 stopni Celsjusza, a temperatura przechowywania od -30 do +80 stopni Celsjusza. Ten moduł bezdotykowy nadaje się do kompaktowych przemysłowych paneli HMI, ręcznych przyrządów, terminali sterowania i wbudowanych systemów wyświetlania wymagających stabilnego połączenia QSPI.

Cechy produktu

• Rozdzielczość 240 x (RGB) x 320 obsługuje wyraźne menu w orientacji pionowej, wartości i ekrany statusu.
• Interfejs QSPI 40-pinowy upraszcza połączenie z kompaktowymi kontrolerami wbudowanymi i platformami wyświetlania.
• Kierunek patrzenia 80/80/80/80 utrzymuje spójność obrazu z wielu pozycji operatora.
• Kompaktowa, 2,8-calowa konstrukcja bezdotykowa pasuje do urządzeń przemysłowych i ręcznych o ograniczonej przestrzeni.

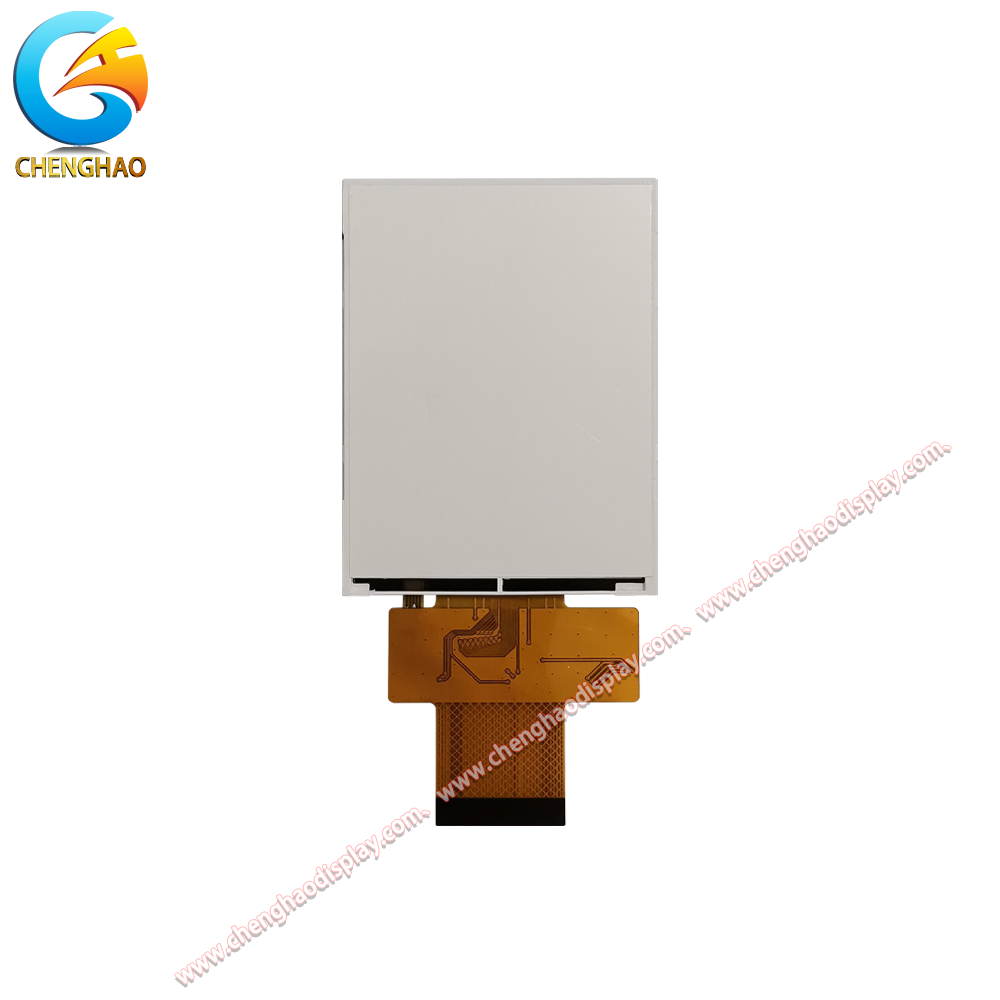

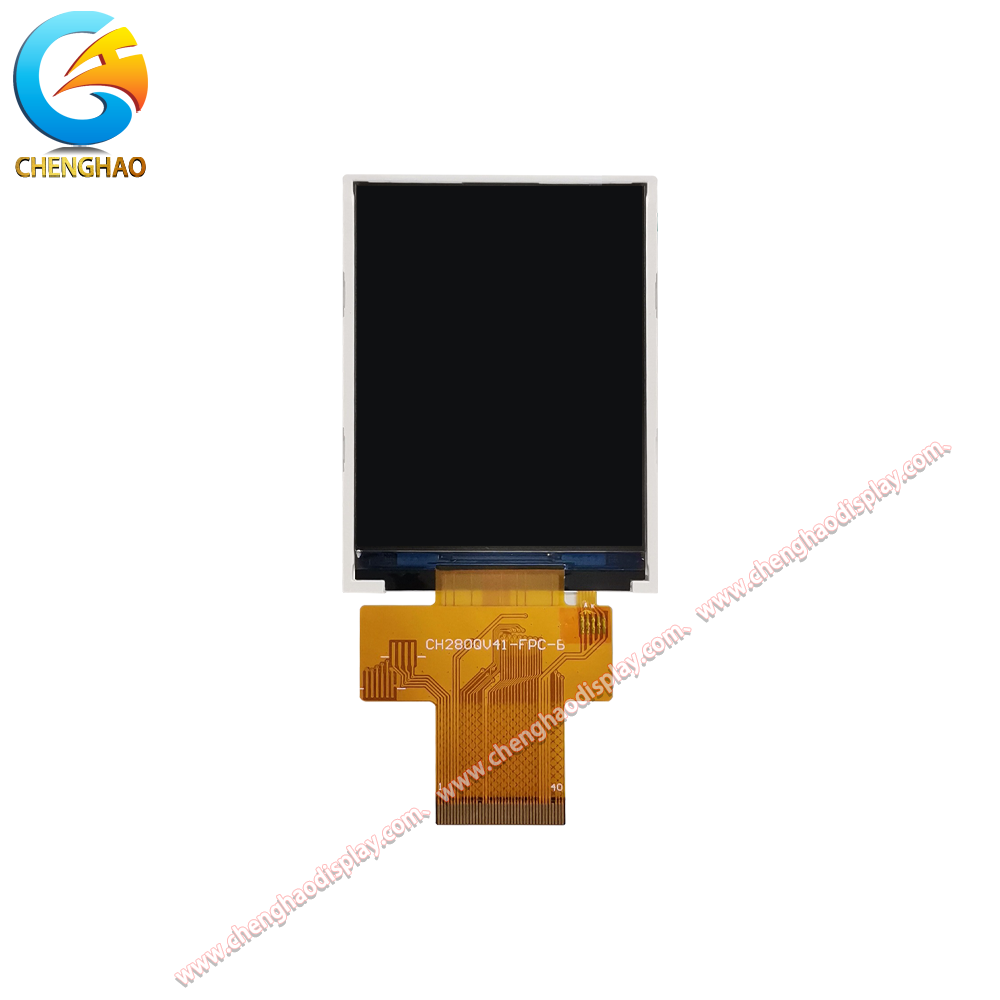

Rysunek produktu

Szczegółowe specyfikacje

Wprowadzenie do personalizacji

Chenghao oferuje niestandardowe usługi modułów wyświetlaczy dla modułów TFT LCD, wyświetlaczy mono LCD, modułów OLED kolorowych i modułów OLED mono. Personalizacja obejmuje układ FPC i konfigurację pinów, wybór interfejsu, dostrajanie jasności, integrację dotyku, obróbkę powierzchni antyrefleksyjnej i projekt szkła osłonowego.

• Personalizacja FPC obejmuje obrys, długość, liczbę pinów i układ złącza.
• Opcje interfejsu obejmują QSPI, SPI, MCU, RGB, LVDS, MIPI, EDP i HDMI.
• Jasność można dostosować do standardowego użytku w pomieszczeniach lub do środowisk o wyższym natężeniu światła otoczenia.
• Dostępne są konfiguracje z dotykiem pojemnościowym, dotykiem rezystancyjnym i bezdotykowe.
• Obróbka powierzchni AG może zmniejszyć odbicia w jasnych obszarach instalacji.
• Szkło osłonowe można dostosować pod względem grubości, kształtu, koloru i druku jedwabiu.

Przykłady zastosowań

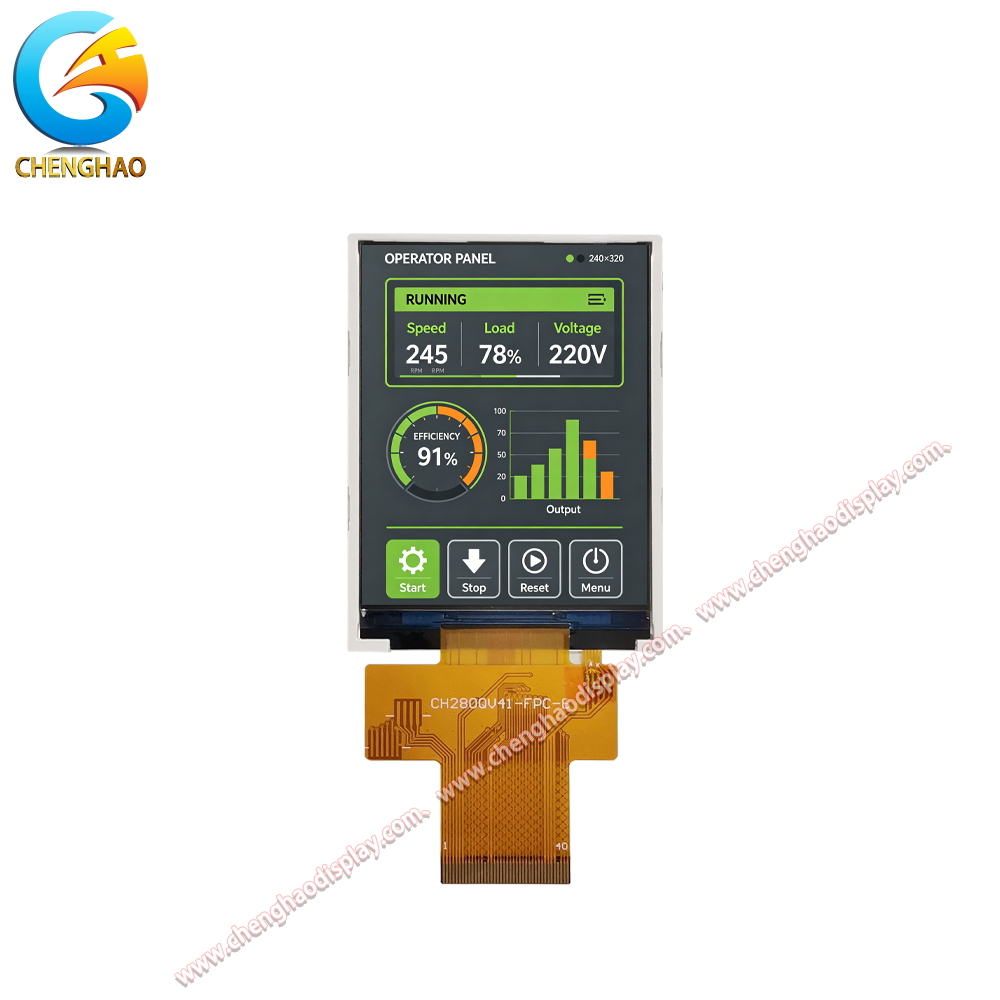

• Kompaktowe przemysłowe panele HMI: Układ pionowy 240 x 320 i interfejs QSPI obsługują wyraźne sterowanie, wartości i wskaźniki stanu w małych urządzeniach.
• Przyrządy ręczne: Kompaktowy obrys 2,8 cala i 40-pinowy FPC pomagają dopasować narzędzia pomiarowe i przenośne urządzenia sterujące z ograniczoną przestrzenią wewnętrzną.
• Terminalne sterowania procesami: Kierunek patrzenia 80/80/80/80 zapewnia widoczność odczytów z różnych pozycji operatora na kompaktowych jednostkach sterujących.
• Wbudowane urządzenia monitorujące: Szeroki zakres temperatur pracy i konstrukcja bezdotykowa zapewniają niezawodne użytkowanie wyświetlacza w monitorowanym sprzęcie wewnętrznym.
